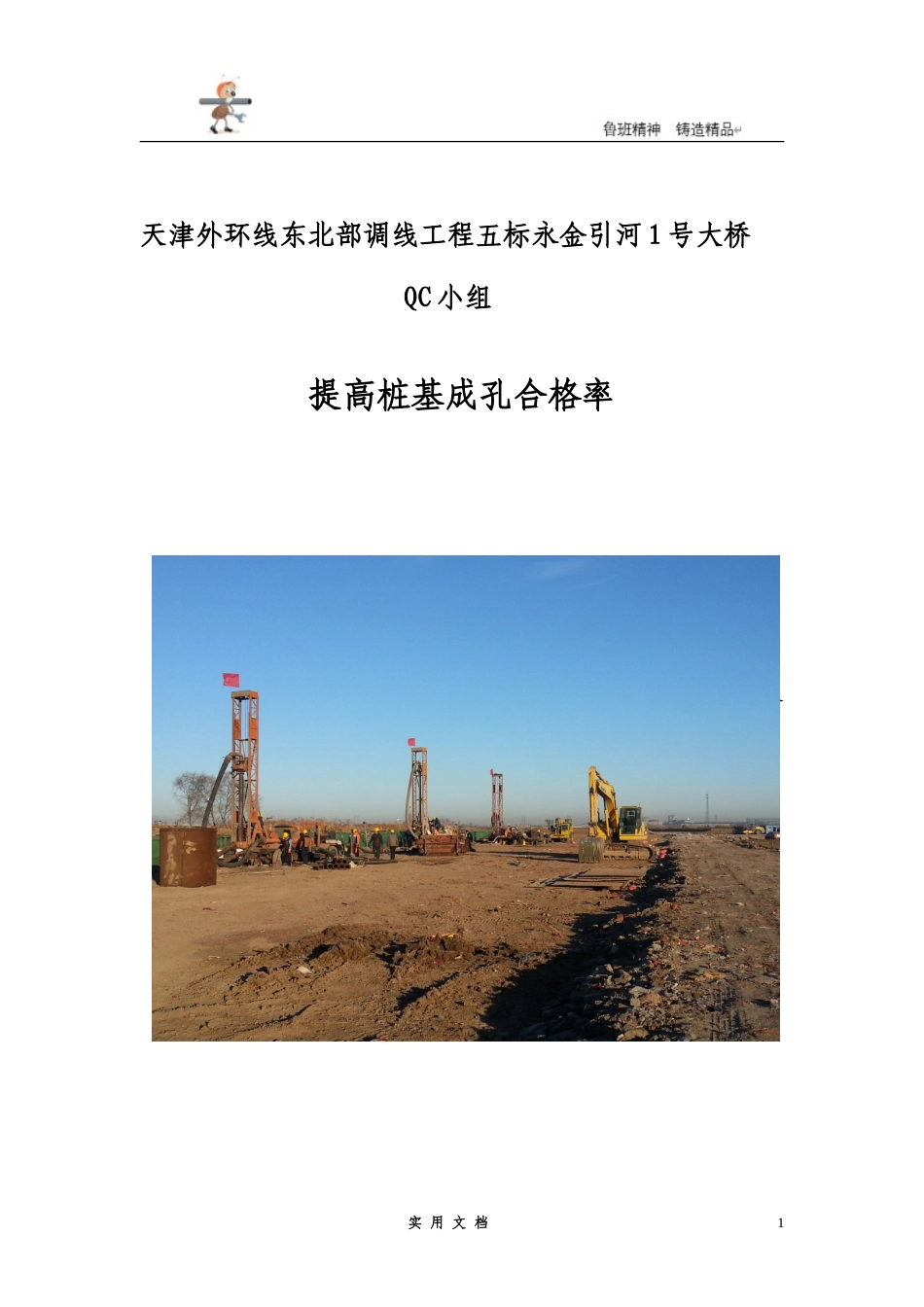

天津外环线东北部调线工程五标永金引河1号大桥QC小组提高桩基成孔合格率QC小组名称：天津外环线东北部调线工程五标永金引河一号大桥项目部QC小组实用文档1目录1.工程概况................................................12小组概况................................................23选题理由................................................34现状调查................................................45设定目标................................................56分析原因................................................67制定对策................................................78实施对策................................................99检查阶段...............................................1010效益分析..............................................1011总结阶段..............................................10实用文档21.工程概况桥梁全长680m，按左幅桥、右幅桥两座桥设计（小桩号至大桩号方向，左为左幅桥，右为右幅桥），桥梁标准横断面半幅桥全宽为20.75m，具体为0.5m（防撞护栏）+19.75m（车行道）+0.5m（防撞护栏），左右幅桥间设中央分隔带净宽4.5m。本桥与河道交角60°，本桥梁除跨河道及大堤外，桥址处并无其它被交路。除河道之外两侧各设三孔斜转正桥梁采用现浇外，等宽桥梁均采用小箱梁。跨河处采用40m跨径，其余小箱梁为30m跨径。桥梁终点附近桥段因平面变宽，采用30m跨径现浇箱梁。桥梁下部结构跨河段采用桩柱式排架墩，桩基为4×Φ2.0m接4×Φ1.9m墩柱，桩柱间设系梁。两侧大堤堤后墩位采用单排桩基础，桩基为4×Φ2.0m设条形承台。其余桥段采用双排钻孔灌注基础，等宽段依据设计选取8×Φ1.2m、8×Φ1.5m、8×Φ1.8m布置，每四根桩对应一根墩柱。桩与墩柱间设置哑铃型承台；变宽段依据计算选取6×1.5m或8×1.8m布置，桩与墩柱间设置哑铃型、矩形或王字形承台。墩柱除河道部分为圆形外，终点桥墩变宽现浇梁段，依据桥宽采用双柱或三柱花瓶型墩柱；其余桥段，均采用矩形墩柱接盖梁的设计，依据斜交角度选取双柱或三柱设计。桥头设置肋板式桥台，采用双排1.2m灌注桩基础，台后设8m搭板，并设护坡及踏步。永金引河1#大桥灌注桩312根（Φ1200、1500、1800、2000桩长在38～68m之间，总工程量15752m）。实用文档1平面布置图永金引河1号大桥桩基平面布置图2小组概况小组由杜鹏程、齐辉、侯典龙、吴延栋、王辉五人组成，于2013年11月1日正式成立开展活动。并针对天津外环线东北部条线工程永金引河一号大桥桩基基础处理，通过转孔成孔率，保证工期内桩基基础工程顺利完成，实用文档2于2014年4月30日完成课题。QC小组注册登记表小组名称土建专业QC小组小组类型公关型课题名称提高桩基孔成合格率注册编号20131231活动时间2013年11月1日---2014年4月30日活动次数7次集体活动出勤率95%每次活动时间8---72小时序号姓名性别年龄文化程度职称组内分工职务1杜鹏程男34本科工程师组长项目经理齐辉男29本科工程师副组员项目副经理3侯典龙男28本科工程师组员项目总工4吴延栋男30本科助理工程师组员施工员5王辉男27专科助理工程师组员施工员小组精神：齐心协力开拓创新制表人：吴延栋日期：2014年4月30日3选题理由1）地质原因：本工程存在液化土层，在基本烈度7度时，其液化等级为中等-严重液化，液化点主要存在于④粉土、⑥1粉土层中，在设计时，土层的承载力（包括桩侧摩阻力）、土抗力（地基系数）、内摩擦角和内聚力等应予以折剪。表层普遍分布有人工填土，该层厚度2.50-4.30m。主要由杂填土组成，土质不均，结构松散，密实程度差，压缩性高，工程性质差。场地内的软弱土主要为软流塑状的粉质黏土，其具有孔隙比大、压缩性高、承载力低等特点。2）工期原因：天津外环线东北部条线工程五标永金引河一号大桥工程，要求工期紧降低造价，但质量需达到要求。实用文档33）选择课题通过上述分析，QC小组确定课题名称为：提高桩基成孔合格率4现状调查调查一（本工程地质情况）；本工程场地浅层地下水主要为第四系孔隙潜水，主要赋存于第I陆相层及第I海相层...
