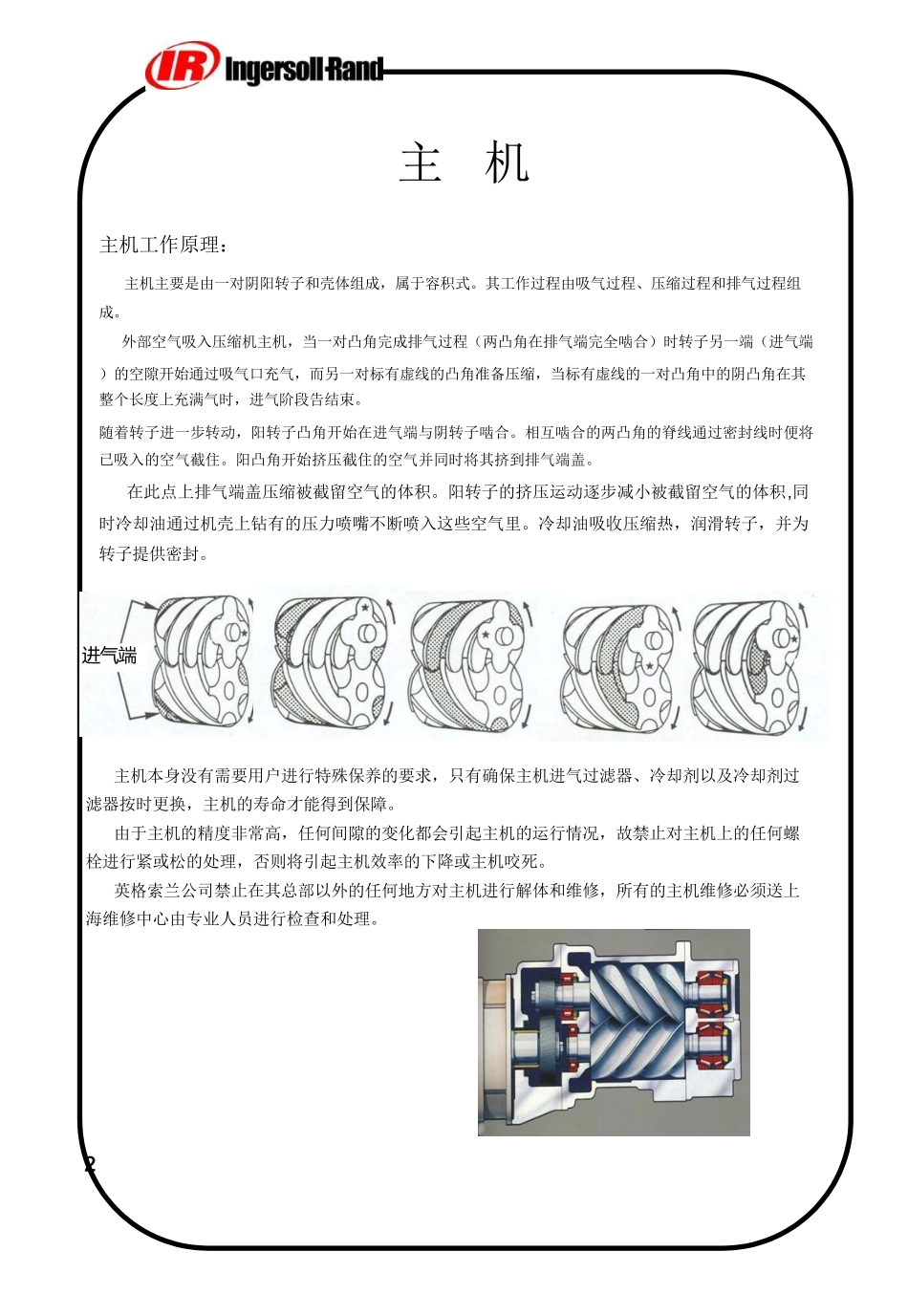

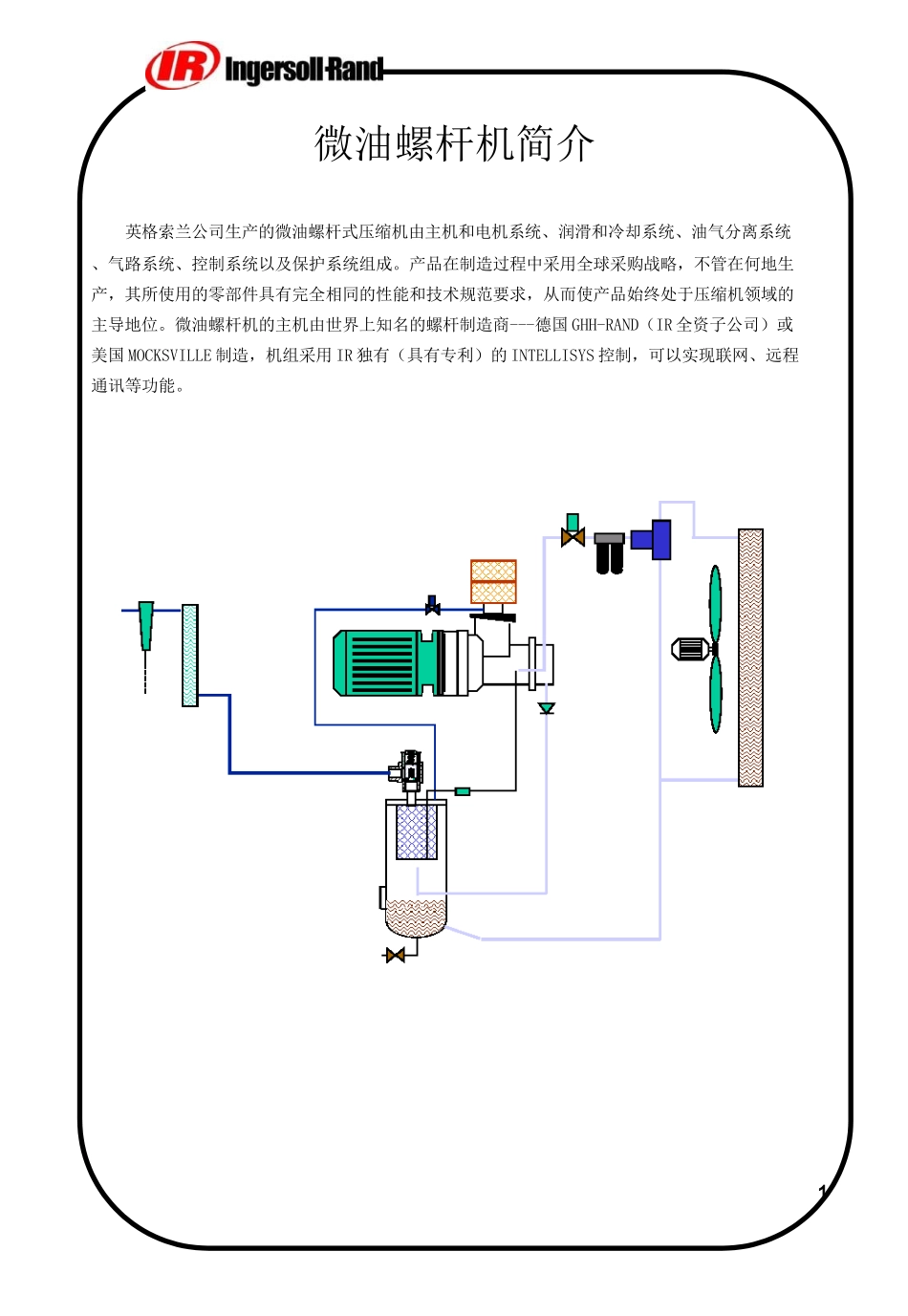

微油螺杆压缩机微油螺杆压缩机现场培训手册现场培训手册AIRSOLUTIONS螺杆机服务部微油螺杆机简介英格索兰公司生产的微油螺杆式压缩机由主机和电机系统、润滑和冷却系统、油气分离系统、气路系统、控制系统以及保护系统组成。产品在制造过程中采用全球采购战略，不管在何地生产，其所使用的零部件具有完全相同的性能和技术规范要求，从而使产品始终处于压缩机领域的主导地位。微油螺杆机的主机由世界上知名的螺杆制造商---德国GHH-RAND（IR全资子公司）或美国MOCKSVILLE制造，机组采用IR独有（具有专利）的INTELLISYS控制，可以实现联网、远程通讯等功能。1进气端主机主机工作原理：主机主要是由一对阴阳转子和壳体组成，属于容积式。其工作过程由吸气过程、压缩过程和排气过程组成。外部空气吸入压缩机主机，当一对凸角完成排气过程（两凸角在排气端完全啮合）时转子另一端（进气端）的空隙开始通过吸气口充气，而另一对标有虚线的凸角准备压缩，当标有虚线的一对凸角中的阴凸角在其整个长度上充满气时，进气阶段告结束。随着转子进一步转动，阳转子凸角开始在进气端与阴转子啮合。相互啮合的两凸角的脊线通过密封线时便将已吸入的空气截住。阳凸角开始挤压截住的空气并同时将其挤到排气端盖。在此点上排气端盖压缩被截留空气的体积。阳转子的挤压运动逐步减小被截留空气的体积,同时冷却油通过机壳上钻有的压力喷嘴不断喷入这些空气里。冷却油吸收压缩热，润滑转子，并为转子提供密封。主机本身没有需要用户进行特殊保养的要求，只有确保主机进气过滤器、冷却剂以及冷却剂过滤器按时更换，主机的寿命才能得到保障。由于主机的精度非常高，任何间隙的变化都会引起主机的运行情况，故禁止对主机上的任何螺栓进行紧或松的处理，否则将引起主机效率的下降或主机咬死。英格索兰公司禁止在其总部以外的任何地方对主机进行解体和维修，所有的主机维修必须送上海维修中心由专业人员进行检查和处理。2主电机螺杆压缩机的主电机是经过特殊设计和处理的专门用于螺杆机的专用电机。英格索兰公司微油螺杆压缩机的主机和电机大多采用法兰连接并通过齿轮进行传动（37KW开始往下采用皮带传动），故其对电机法兰的刚性要求特别高。英格索兰对与其配套的电机主要有如下要求：▲起动转矩大(３０％负荷)▲起动电流不能增大▲电机温升不能太高(95°C温升)▲绝缘要求高(Ｆ级绝缘)▲输出端端盖刚性要求高注意：温升越大，电机绝缘的老化速度越快。每超过允许的极限温度5°C，电机绝缘的寿命将下降一半。电机应定期进行维护保养，其保养内容主要是定期对轴承加注油脂和对电机表面进行清洁。电机轴承油脂的添加应注意以下要点：▲油脂牌号▲间隔周期▲添加量注意：不同牌号的油脂不能混合使用。如果使用非英格索兰公司指定的油脂，英格索兰将不承担电机的任何保修义务。3主电机油脂牌号：英格索兰公司指定的电机轴承油脂为–英格索兰公司电机专用油脂（CPN：92844729）油脂添加的间隔周期：►所有闭式电机：1000小时（或9个月，以先到为准）►所有开式电机：2000小时（或9个月，以先到为准）注油量：加注方法：加润滑脂时，将电机停机并断开电源，将电源箱锁住并加上标示牌。卸下螺塞（或弹性油脂释放螺塞）。有些封闭式电机在风扇端的放油螺塞可能不容易接近，润滑脂可能沿电机轴渗出，如果卸下出油孔螺塞太困难，也可不卸。加油枪的接头和放油螺塞(或弹性油脂释放螺塞）位于电机端盖的两相对端，驱动端的油排放在电机大端盖底部，靠近螺栓的地方。驱动端的放油螺塞位于大端盖底部。将出油口中硬化的润滑油除掉（如有必要可用一段铁丝）；用手动加油枪。先确定每打一次加油枪润滑油的加入量。用带刻度的加油枪是个好方法。或用35mm的胶圈壳，当装满时大约是2立方英寸的量。用推荐的润滑脂和推荐的量。不要期望润滑油从排油口流出，如果有油从排油口流出，则应马上停止加油；装上排油口螺塞或排放装置之前，将电机运行30分钟。一定要将电机停机并断开电源，将电源箱锁住并加上标示牌，然后再将排油口螺塞或排放装置装上。注意：加注润滑脂是必须将电机停止并断开电源！库存中电机轴承的维护：如果电机...
