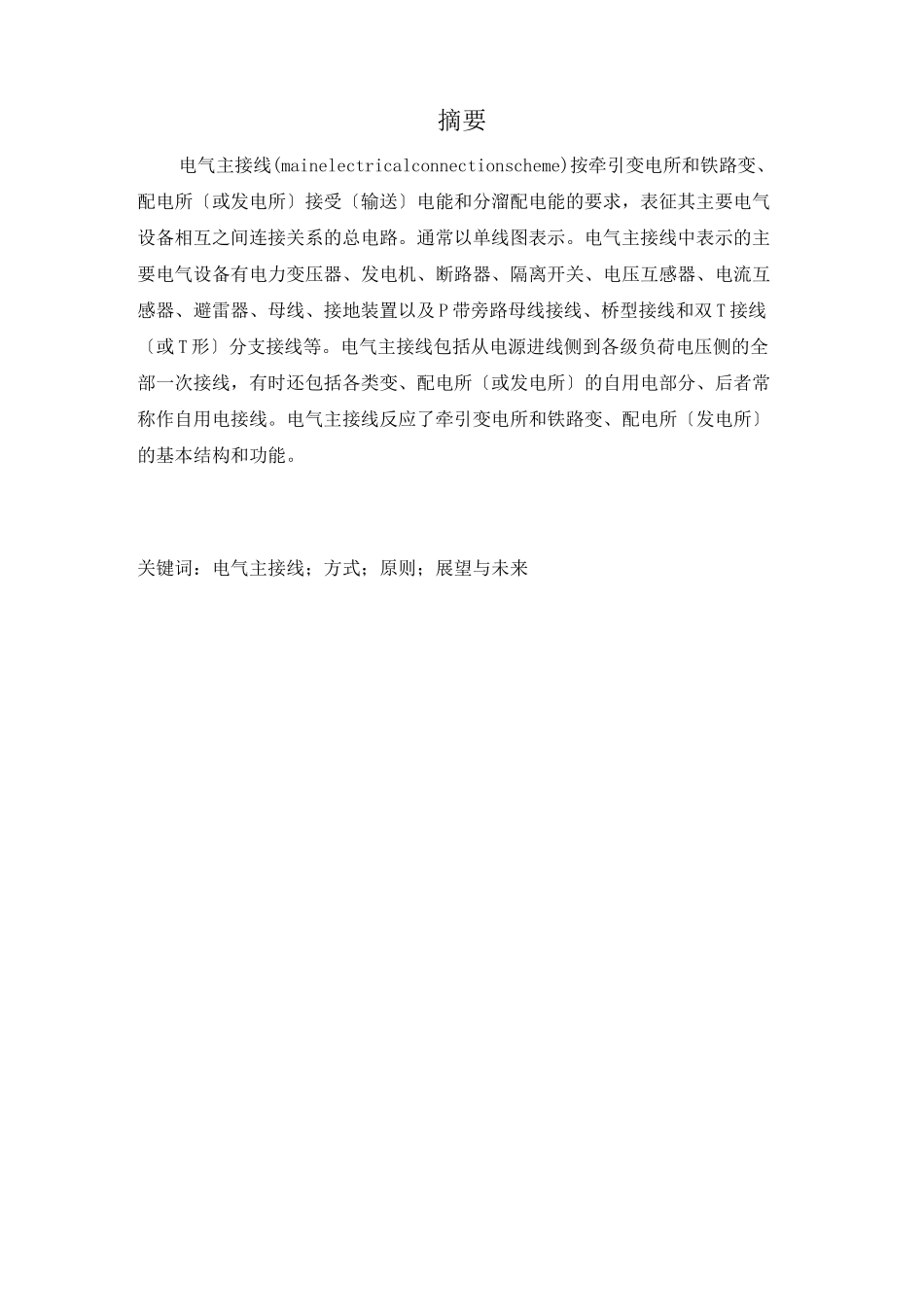

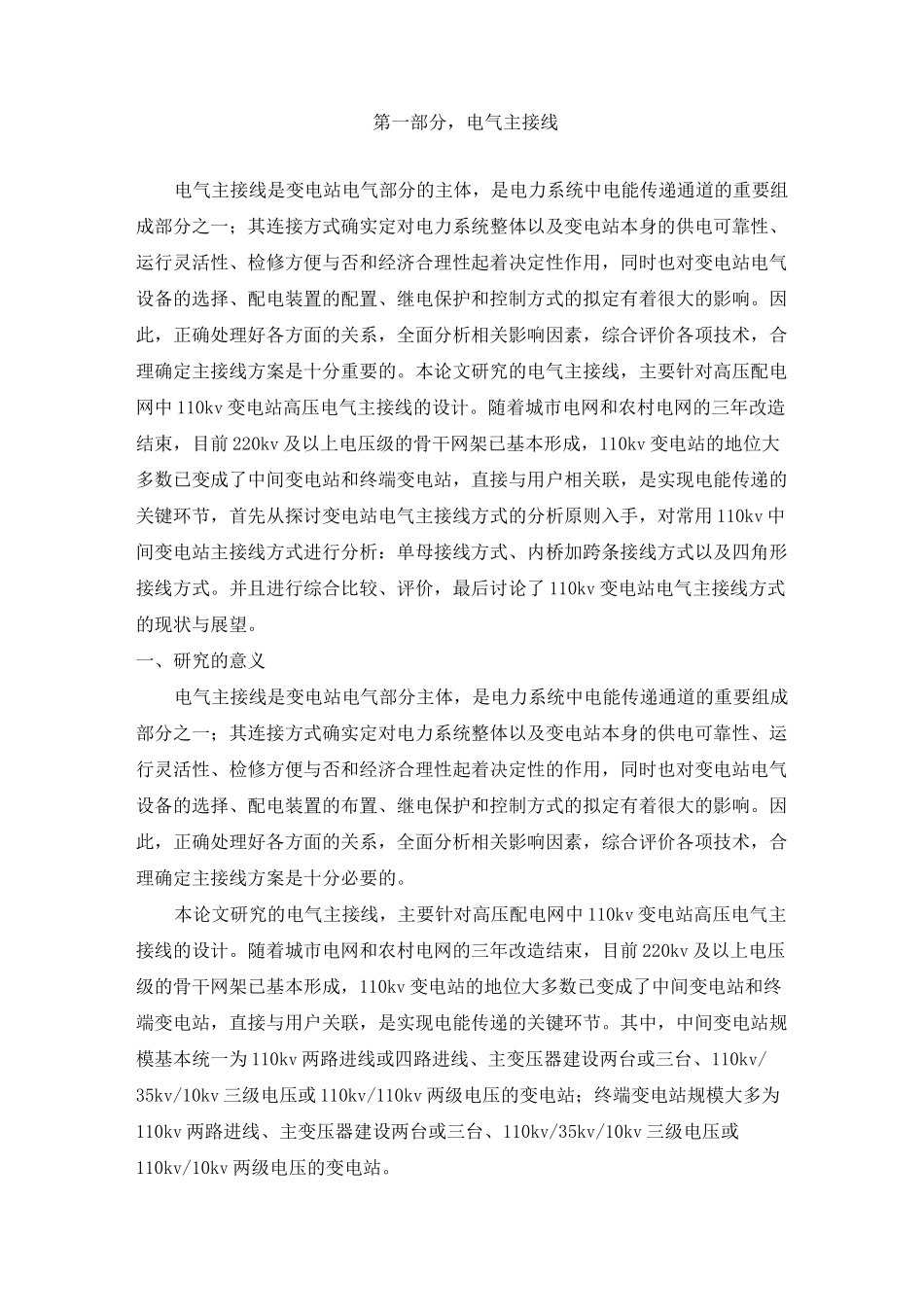

摘要电气主接线(mainelectricalconnectionscheme)按牵引变电所和铁路变、配电所〔或发电所〕接受〔输送〕电能和分溜配电能的要求，表征其主要电气设备相互之间连接关系的总电路。通常以单线图表示。电气主接线中表示的主要电气设备有电力变压器、发电机、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及 P 带旁路母线接线、桥型接线和双 T 接线〔或 T 形〕分支接线等。电气主接线包括从电源进线侧到各级负荷电压侧的全部一次接线，有时还包括各类变、配电所〔或发电所〕的自用电部分、后者常称作自用电接线。电气主接线反应了牵引变电所和铁路变、配电所〔发电所〕的基本结构和功能。关键词：电气主接线；方式；原则；展望与未来第一部分，电气主接线电气主接线是变电站电气部分的主体，是电力系统中电能传递通道的重要组成部分之一；其连接方式确实定对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便与否和经济合理性起着决定性作用，同时也对变电站电气设备的选择、配电装置的配置、继电保护和控制方式的拟定有着很大的影响。因此，正确处理好各方面的关系，全面分析相关影响因素，综合评价各项技术，合理确定主接线方案是十分重要的。本论文研究的电气主接线，主要针对高压配电网中 110kv 变电站高压电气主接线的设计。随着城市电网和农村电网的三年改造结束，目前 220kv 及以上电压级的骨干网架已基本形成，110kv 变电站的地位大多数已变成了中间变电站和终端变电站，直接与用户相关联，是实现电能传递的关键环节，首先从探讨变电站电气主接线方式的分析原则入手，对常用 110kv 中间变电站主接线方式进行分析：单母接线方式、内桥加跨条接线方式以及四角形接线方式。并且进行综合比较、评价，最后讨论了 110kv 变电站电气主接线方式的现状与展望。一、研究的意义电气主接线是变电站电气部分主体，是电力系统中电能传递通道的重要组成部分之一；其连接方式确实定对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便与否和经济合理性起着决定性的作用，同时也对变电站电气设备的选择、配电装置的布置、继电保护和控制方式的拟定有着很大的影响。因此，正确处理好各方面的关系，全面分析相关影响因素，综合评价各项技术，合理确定主接线方案是十分必要的。本论文研究的电气主接线，主要针对高压配电网中 110kv 变电站高压电气主接线的设计。随着城市电网和农村电网的三年改...
