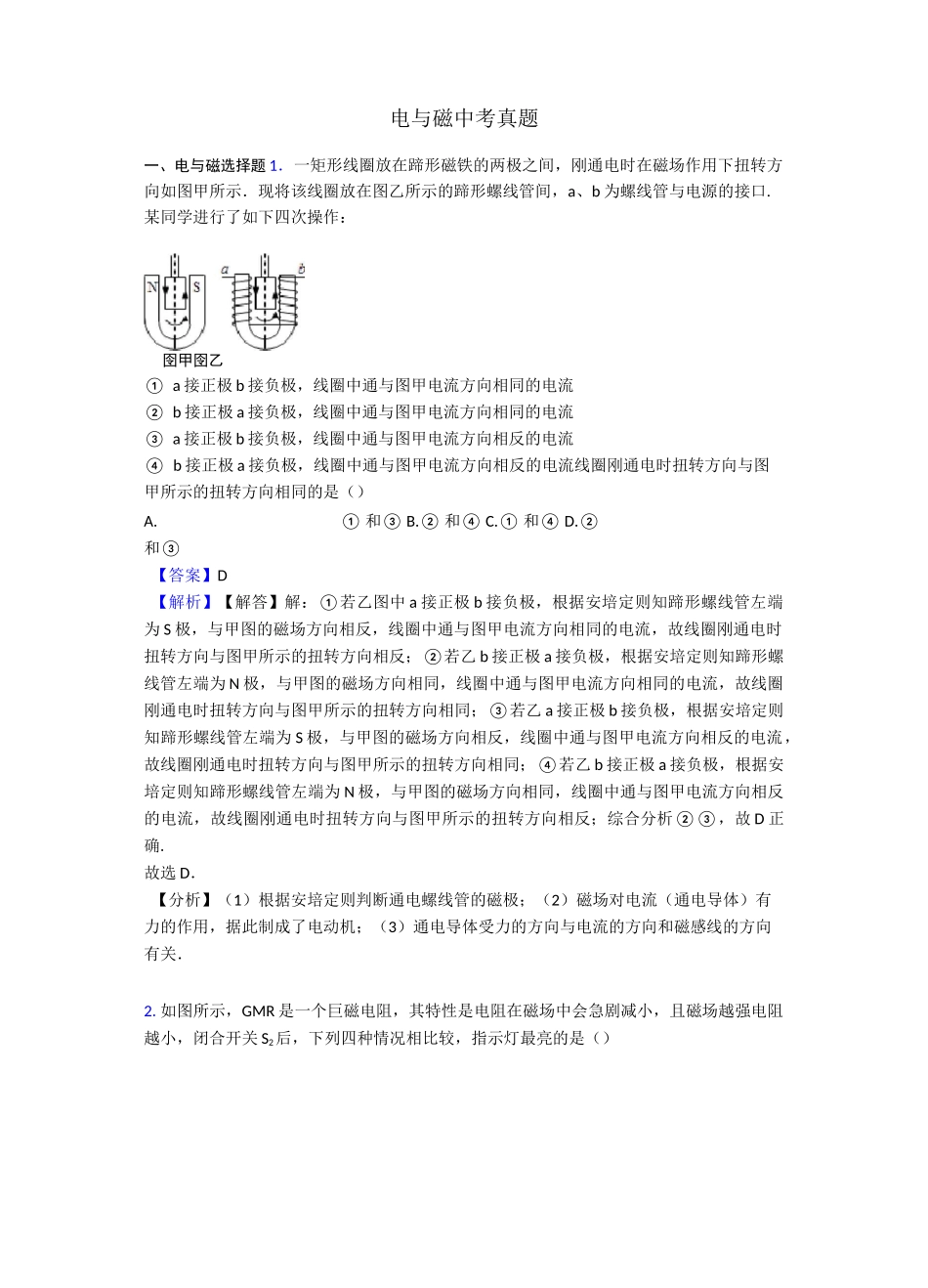

电与磁中考真题一、电与磁选择题 1．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b 为螺线管与电源的接口.某同学进行了如下四次操作：囹甲囹乙① a 接正极 b 接负极，线圈中通与图甲电流方向相同的电流② b 接正极 a 接负极，线圈中通与图甲电流方向相同的电流③ a 接正极 b 接负极，线圈中通与图甲电流方向相反的电流④ b 接正极 a 接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（）A.① 和③ B.② 和④ C.① 和④ D.②和③【答案】D【解析】【解答】解：①若乙图中 a 接正极 b 接负极，根据安培定则知蹄形螺线管左端为 S 极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙 b 接正极 a 接负极，根据安培定则知蹄形螺线管左端为 N 极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙 a 接正极 b 接负极，根据安培定则知蹄形螺线管左端为 S 极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙 b 接正极 a 接负极，根据安培定则知蹄形螺线管左端为 N 极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；综合分析②③，故 D 正确.故选 D．【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．2.如图所示，GMR 是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关 S2后，下列四种情况相比较，指示灯最亮的是（）A.S1断开，滑片 P 在图示位置C.二闭合，滑片 P 在滑动变阻器最右端B.SJ 闭合，滑片 P 在图示位置D.二闭合，滑片 P 在滑动变阻器最左【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知 GMR 的电阻最大，由 1=■可知，右侧电路中电流最小，由 P=l2R 可知，指示灯的实际功率最小，指示灯最暗，故 A 错误；BCD、闭合 S1时，GMR 所处的位置由无磁场变为有磁场，GMR 的阻值减小；L当滑片 P 在滑动变阻器最左...
