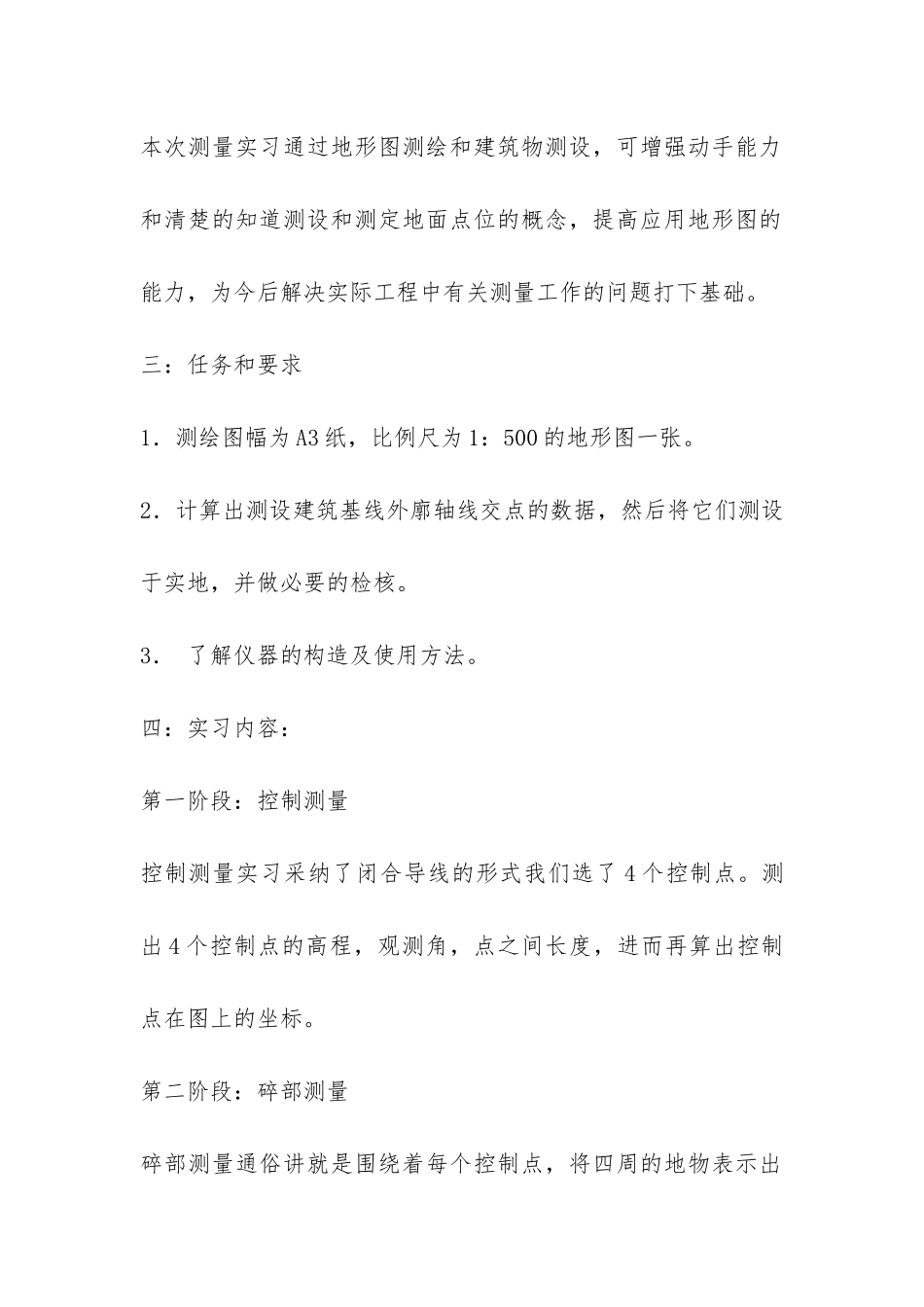

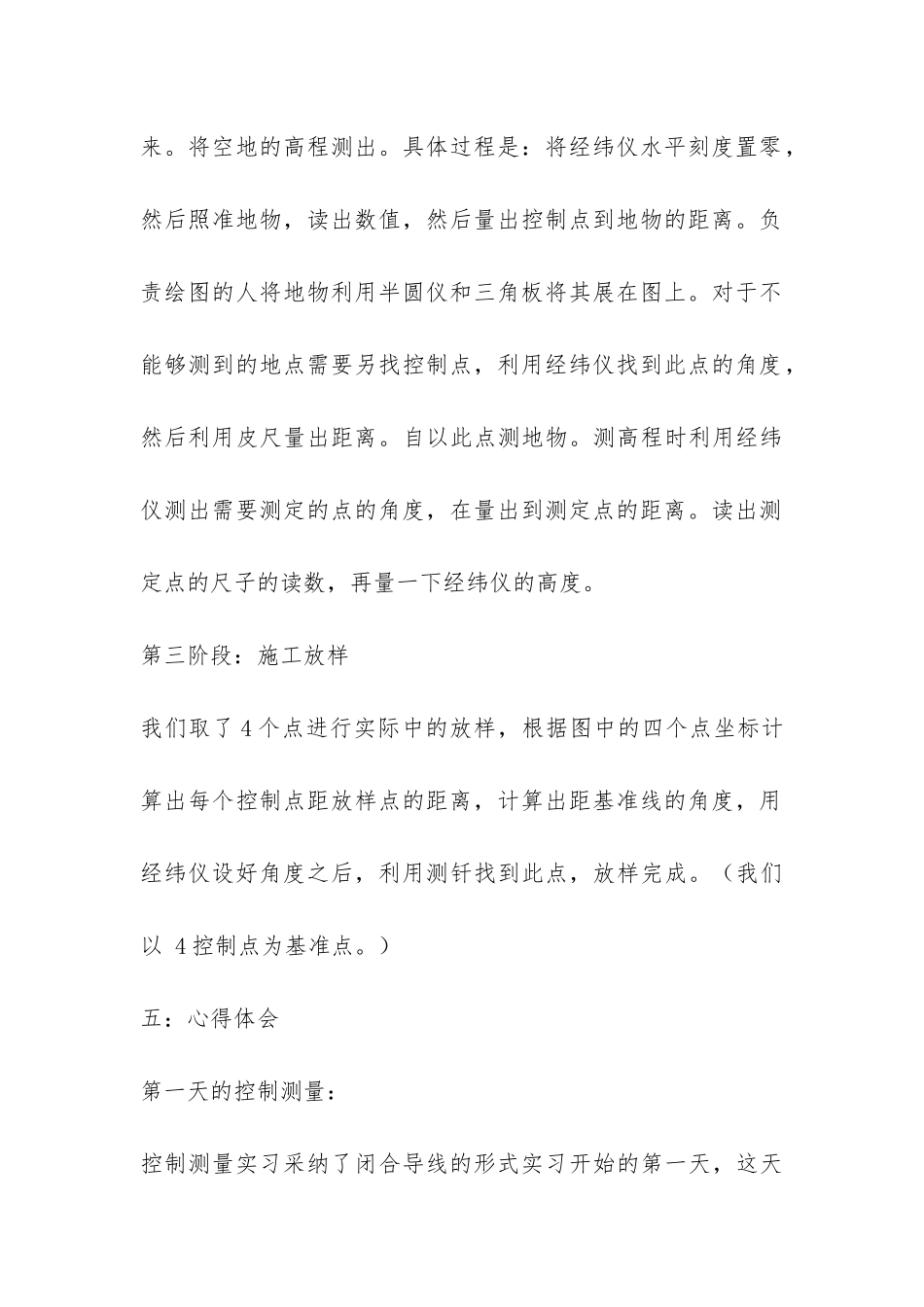

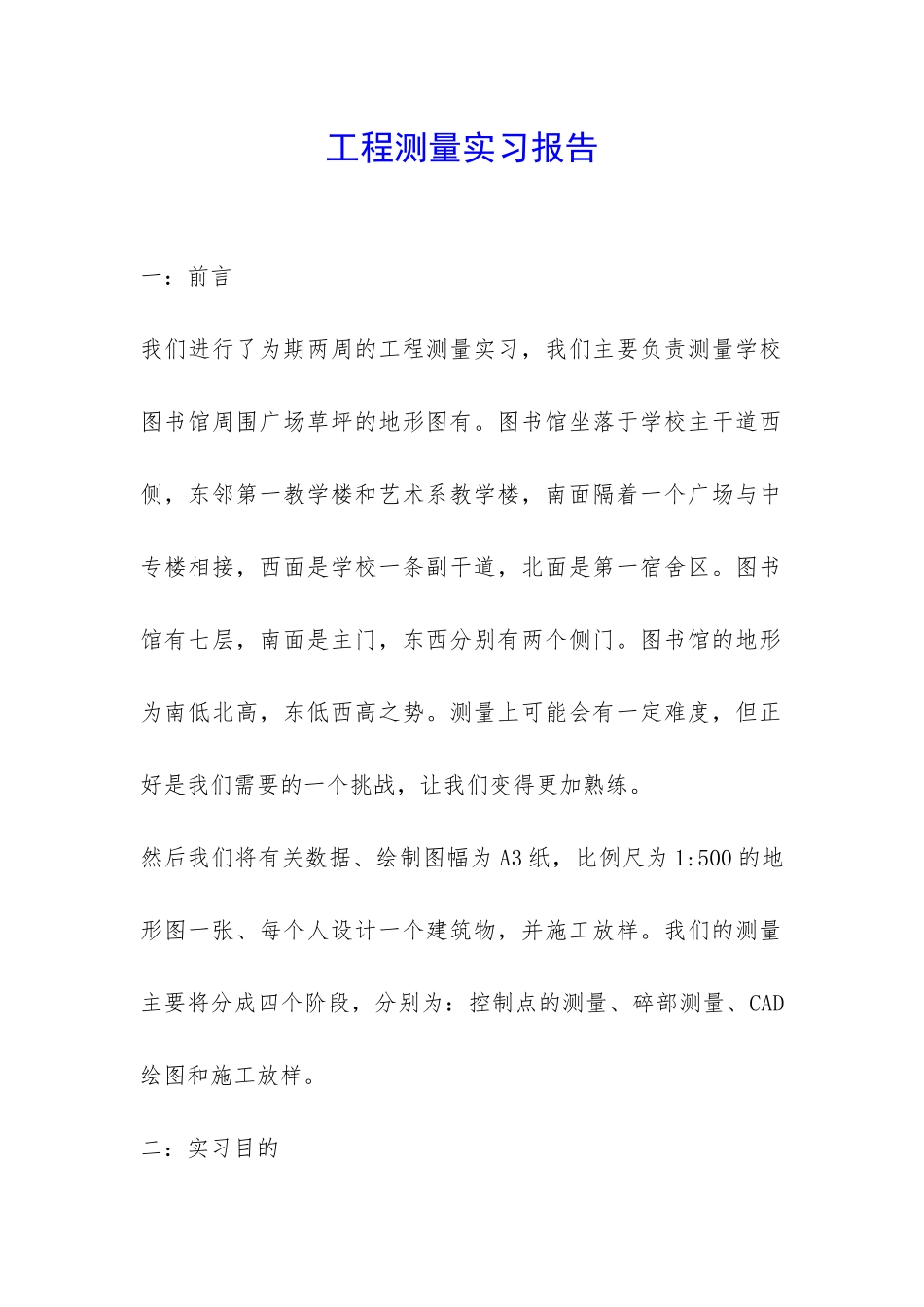

工程测量实习报告 一：前言我们进行了为期两周的工程测量实习，我们主要负责测量学校图书馆周围广场草坪的地形图有。图书馆坐落于学校主干道西侧，东邻第一教学楼和艺术系教学楼，南面隔着一个广场与中专楼相接，西面是学校一条副干道，北面是第一宿舍区。图书馆有七层，南面是主门，东西分别有两个侧门。图书馆的地形为南低北高，东低西高之势。测量上可能会有一定难度，但正好是我们需要的一个挑战，让我们变得更加熟练。然后我们将有关数据、绘制图幅为 A3 纸，比例尺为 1:500 的地形图一张、每个人设计一个建筑物，并施工放样。我们的测量主要将分成四个阶段，分别为：控制点的测量、碎部测量、CAD绘图和施工放样。二：实习目的本次测量实习通过地形图测绘和建筑物测设，可增强动手能力和清楚的知道测设和测定地面点位的概念，提高应用地形图的能力，为今后解决实际工程中有关测量工作的问题打下基础。三：任务和要求1．测绘图幅为 A3 纸，比例尺为 1：500 的地形图一张。2．计算出测设建筑基线外廓轴线交点的数据，然后将它们测设于实地，并做必要的检核。3． 了解仪器的构造及使用方法。四：实习内容：第一阶段：控制测量控制测量实习采纳了闭合导线的形式我们选了 4 个控制点。测出 4 个控制点的高程，观测角，点之间长度，进而再算出控制点在图上的坐标。第二阶段：碎部测量碎部测量通俗讲就是围绕着每个控制点，将四周的地物表示出来。将空地的高程测出。具体过程是：将经纬仪水平刻度置零，然后照准地物，读出数值，然后量出控制点到地物的距离。负责绘图的人将地物利用半圆仪和三角板将其展在图上。对于不能够测到的地点需要另找控制点，利用经纬仪找到此点的角度，然后利用皮尺量出距离。自以此点测地物。测高程时利用经纬仪测出需要测定的点的角度，在量出到测定点的距离。读出测定点的尺子的读数，再量一下经纬仪的高度。第三阶段：施工放样我们取了 4 个点进行实际中的放样，根据图中的四个点坐标计算出每个控制点距放样点的距离，计算出距基准线的角度，用经纬仪设好角度之后，利用测钎找到此点，放样完成。（我们以 4 控制点为基准点。）五：心得体会第一天的控制测量：控制测量实习采纳了闭合导线的形式实习开始的第一天，这天我是怀着较轻松的心情去到了测量现场。但通过了一些点的测量之后，就体会到了实习不是那么的轻松。首先我们选了 4 个控制点，大致围绕着图书馆。我们随即开始在一天时间内测出4 个...
