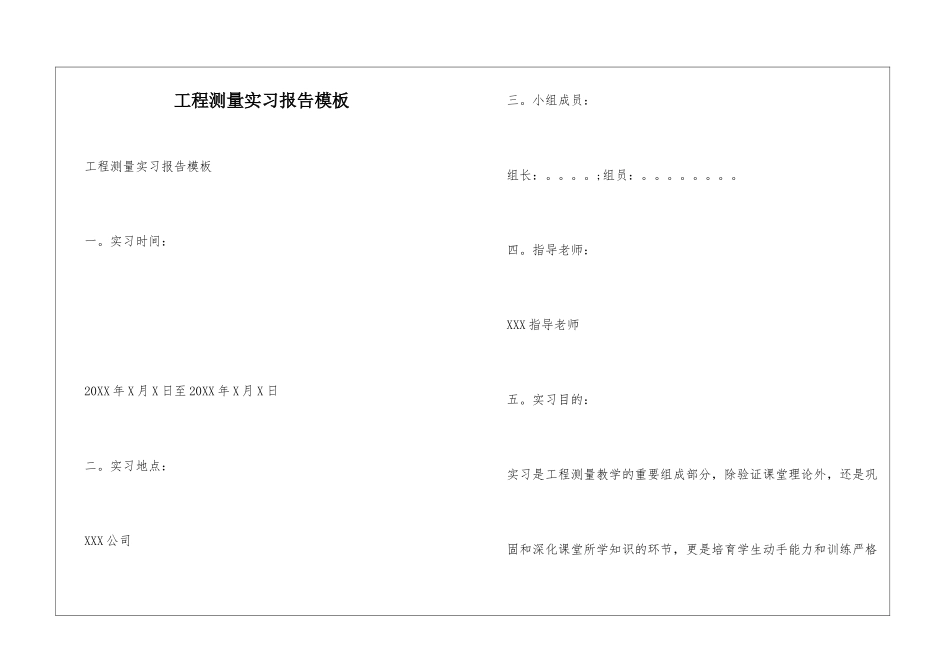

工程测量实习报告模板

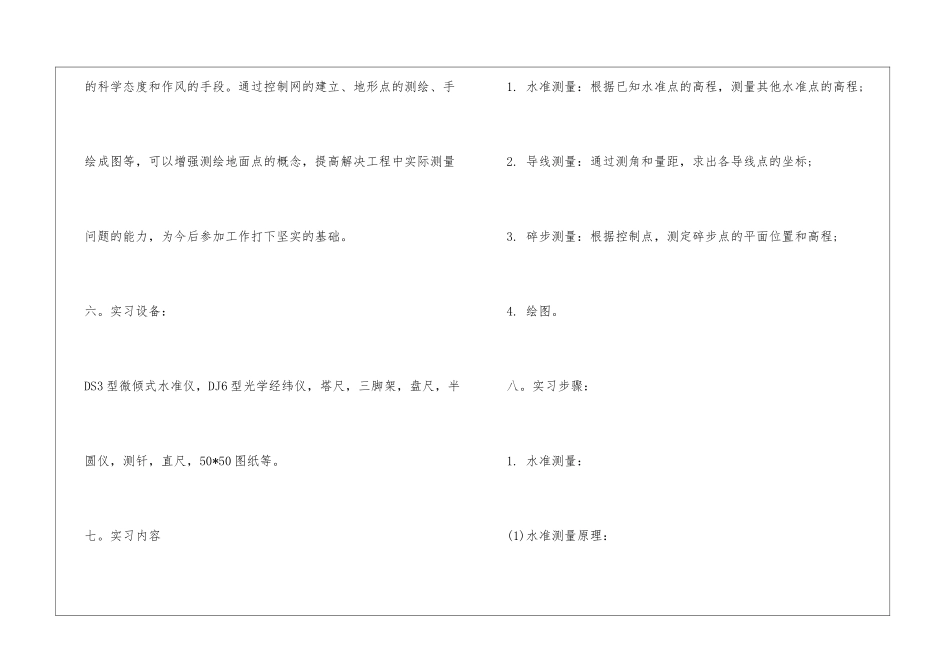

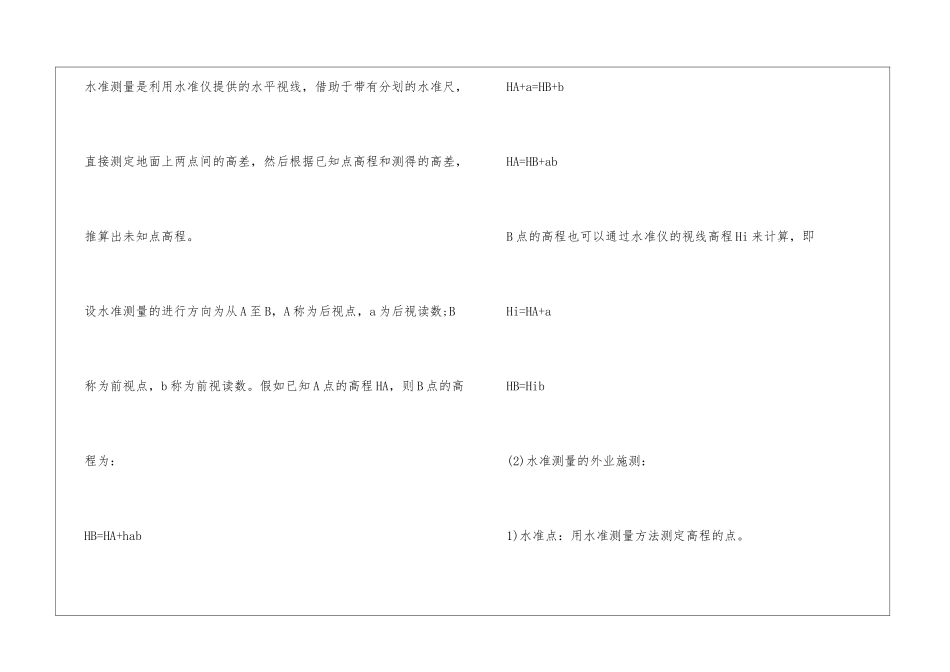

工程测量实习报告模板工程测量实习报告模板一。实习时间：20XX 年 X 月 X 日至 20XX 年 X 月 X 日二。实习地点：XXX 公司三。小组成员：组长：。。。。;组员：。。。。。。。。四。指导老师：XXX 指导老师五。实习目的：实习是工程测量教学的重要组成部分，除验证课堂理论外，还是巩固和深化课堂所学知识的环节，更是培育学生动手能力和训练严格的科学态度和作风的手段。通过控制网的建立、地形点的测绘、手绘成图等，可以增强测绘地面点的概念，提高解决工程中实际测量问题的能力，为今后参加工作打下坚实的基础。六。实习设备：DS3 型微倾式水准仪，DJ6 型光学经纬仪，塔尺，三脚架，盘尺，半圆仪，测钎，直尺，50*50 图纸等。七。实习内容1. 水准测量：根据已知水准点的高程，测量其他水准点的高程;2. 导线测量：通过测角和量距，求出各导线点的坐标;3. 碎步测量：根据控制点，测定碎步点的平面位置和高程;4. 绘图。八。实习步骤：1. 水准测量：(1)水准测量原理：水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。设水准测量的进行方向为从 A 至 B，A 称为后视点，a 为后视读数;B称为前视点，b 称为前视读数。假如已知 A 点的高程 HA，则 B 点的高程为：HB=HA+habHA+a=HB+bHA=HB+abB 点的高程也可以通过水准仪的视线高程 Hi 来计算，即Hi=HA+aHB=Hib(2)水准测量的外业施测：1)水准点：用水准测量方法测定高程的点。2)当预测高程的水准点与已知水准点相距较远或高差太大时，两点之间安置一次仪器九无法测出其高差。这时需要连续多次设站，进行复合水准测量。每测站高差之和即可得预测水准点到已知水准点的高差，从而可得其高程。3)水准测量的检核计算检核：闭合导线的高差和等于个转点之间高差之和，又等于后视读数之和减去前视读数之和，因此利用该式可进行计算正确性的检核。测站检核：对每一测站上的每一读数，进行检核，用变更仪器法进行检核。变更仪器法要求变更的高度应该大于 10cm，两次高差之差不应超过规定的容许值，即 6mm。闭合水准路线的成果检测：理论上各测段高差之和应等于零，实际上上不会，存在高差闭合差，其不应该大于你容许值，即 ，若高差闭合差超出此范围，表明成果中有错误存在，则要重返工作。4)水准测量的内业计算：检查水准测量手簿;填写已知和观测数据;计算高差闭合差及其限差;...
