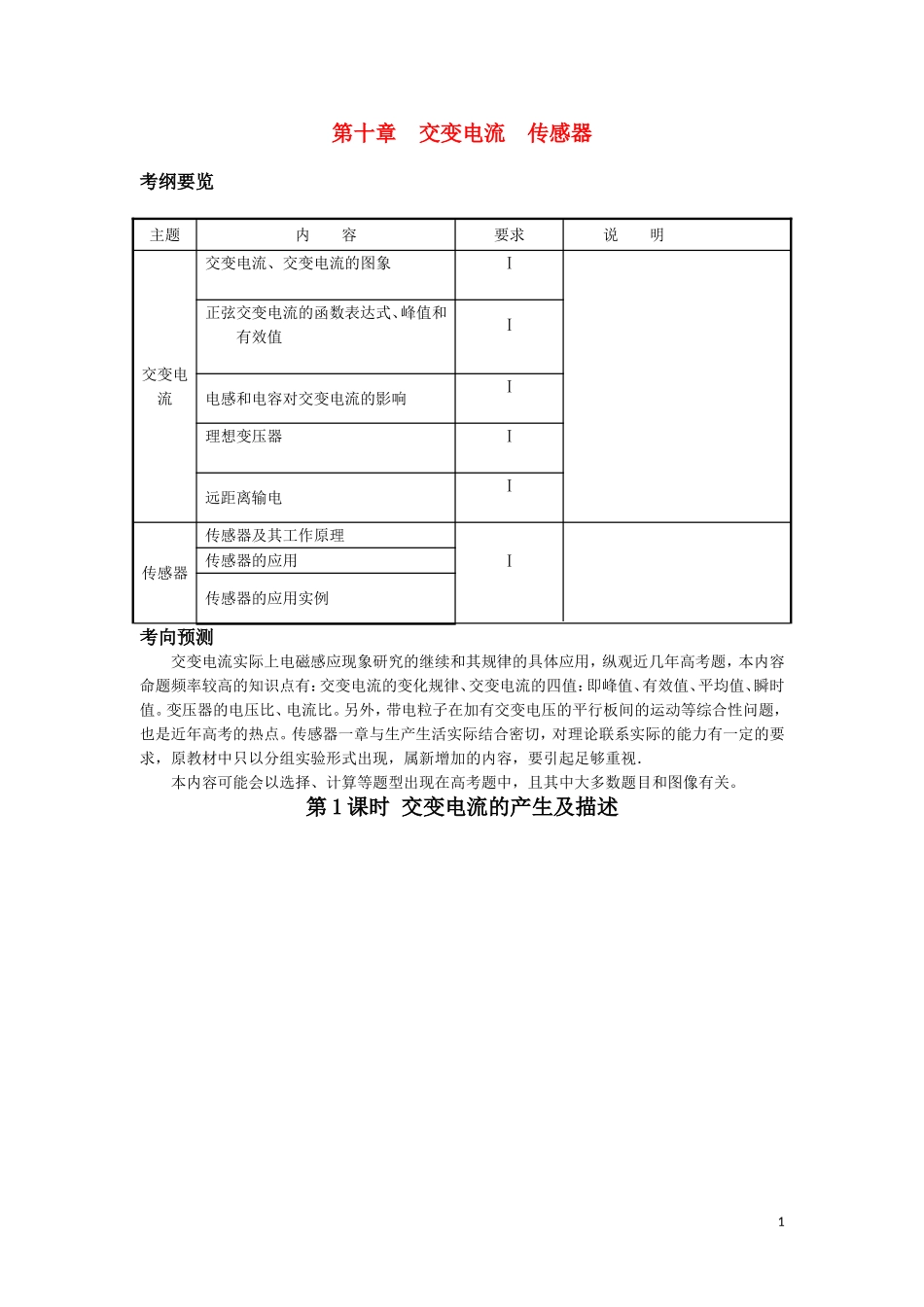

第十章 交变电流 传感器考纲要览主题内 容要求说 明交变电流交变电流、交变电流的图象Ⅰ正弦交变电流的函数表达式、峰值和有效值Ⅰ电感和电容对交变电流的影响Ⅰ理想变压器Ⅰ远距离输电Ⅰ传感器传感器及其工作原理Ⅰ传感器的应用传感器的应用实例考向预测交变电流实际上电磁感应现象研究的继续和其规律的具体应用，纵观近几年高考题，本内容命题频率较高的知识点有：交变电流的变化规律、交变电流的四值：即峰值、有效值、平均值、瞬时值。变压器的电压比、电流比。另外，带电粒子在加有交变电压的平行板间的运动等综合性问题，也是近年高考的热点。传感器一章与生产生活实际结合密切，对理论联系实际的能力有一定的要求，原教材中只以分组实验形式出现，属新增加的内容，要引起足够重视．本内容可能会以选择、计算等题型出现在高考题中，且其中大多数题目和图像有关。 第 1 课时 交变电流的产生及描述1图 10 － 1 －1基础知识回顾1．交变电流的产生 （1）交变电流：大小和方向均随时间作周期性变化的电流． 其中， 方向随时间变化是交变电流的最主要特征． （2）交变电流的产生 ① 矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，线圈中就会产生按正弦规律变化的交变电流，这种交变电流叫正弦式交变电流． ② 中性面：垂直于磁场的平面叫中性面。线圈位于中性面位置时，穿过线圈平面的磁通量最大，但磁通量的变化率为零，此位置线圈中的感应电动势为零，且线圈每经过中性面位置一次，感应电流的方向就改变一次．线圈每转一周，两次经过中性面位置，感应电流的方向改变两次． （3 ）正弦式交变电流的变化规律：若从中性面位置开始计时，那么线圈中的感应电动势、回路中的电流、加在外电阻上的电压的瞬时值均按正弦规律变化．①函数式：e = Emsinωt (Em = NBSω)i=Imsinωt (Im=rREm=rRNBS＋ω) u = Umsinωt (Um = ImR=rRRNBS＋ω)②图像如图所示： 2． 描述交变电流的物理量：（1 ）描述交变电流变化快慢的物理量① 周期T ：交变电流完成一次周期性变化所需的时间．单位：s .② 频率f ：交变电流在一秒内完成周期性变化的次数。单位：ＨZ. ③ 角速度ω：线圈在匀强磁场中转动的角度和所用时间的比值．单位：rad/s.④ 角速度、频率、周期三者的关系： ω=2f= T2（2 ）描述交变电流大小的物理量 ①瞬时值：交流电的瞬时值反映的是不同时刻交变电流的大小和方向．②峰值：交变电流在...
