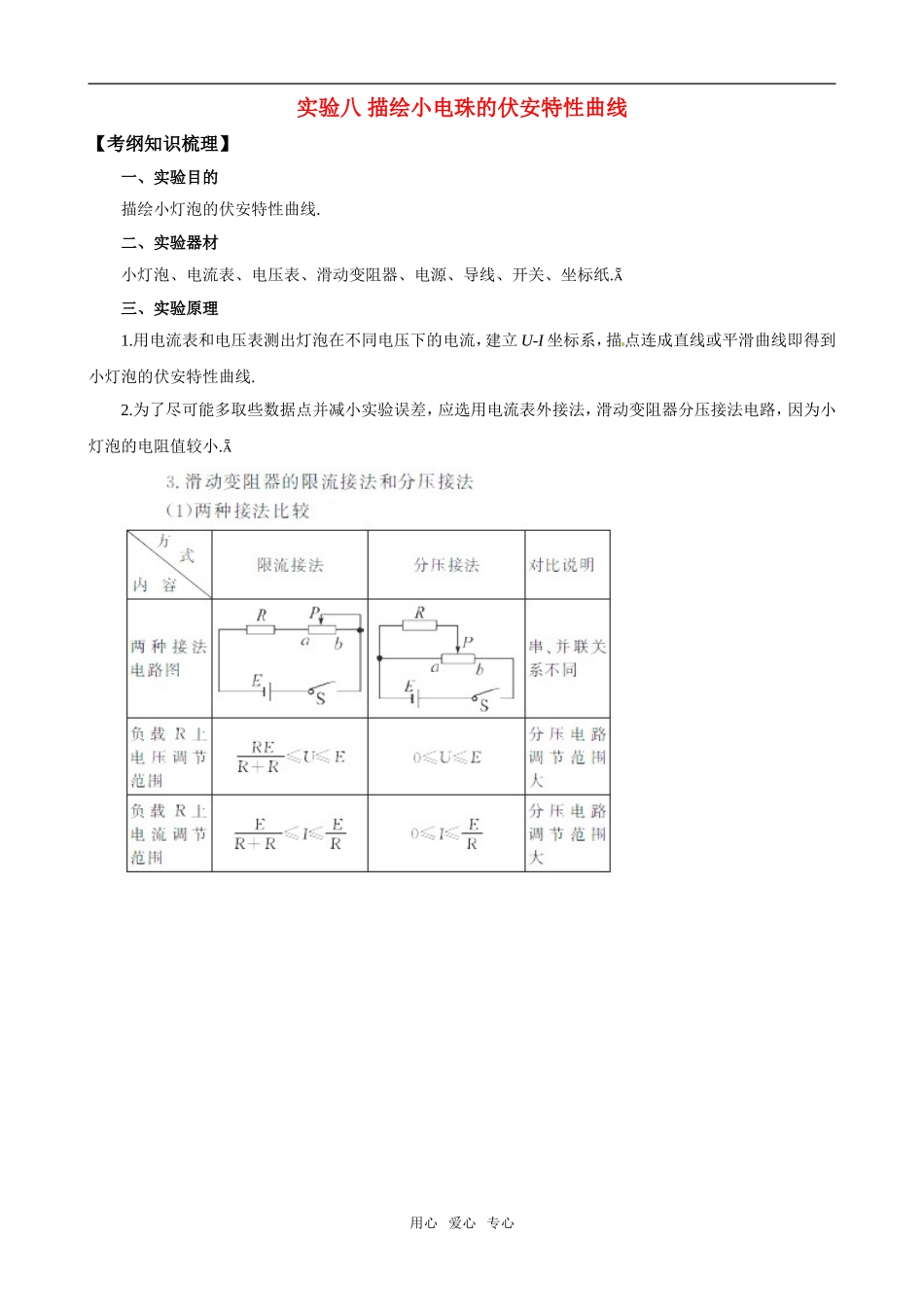

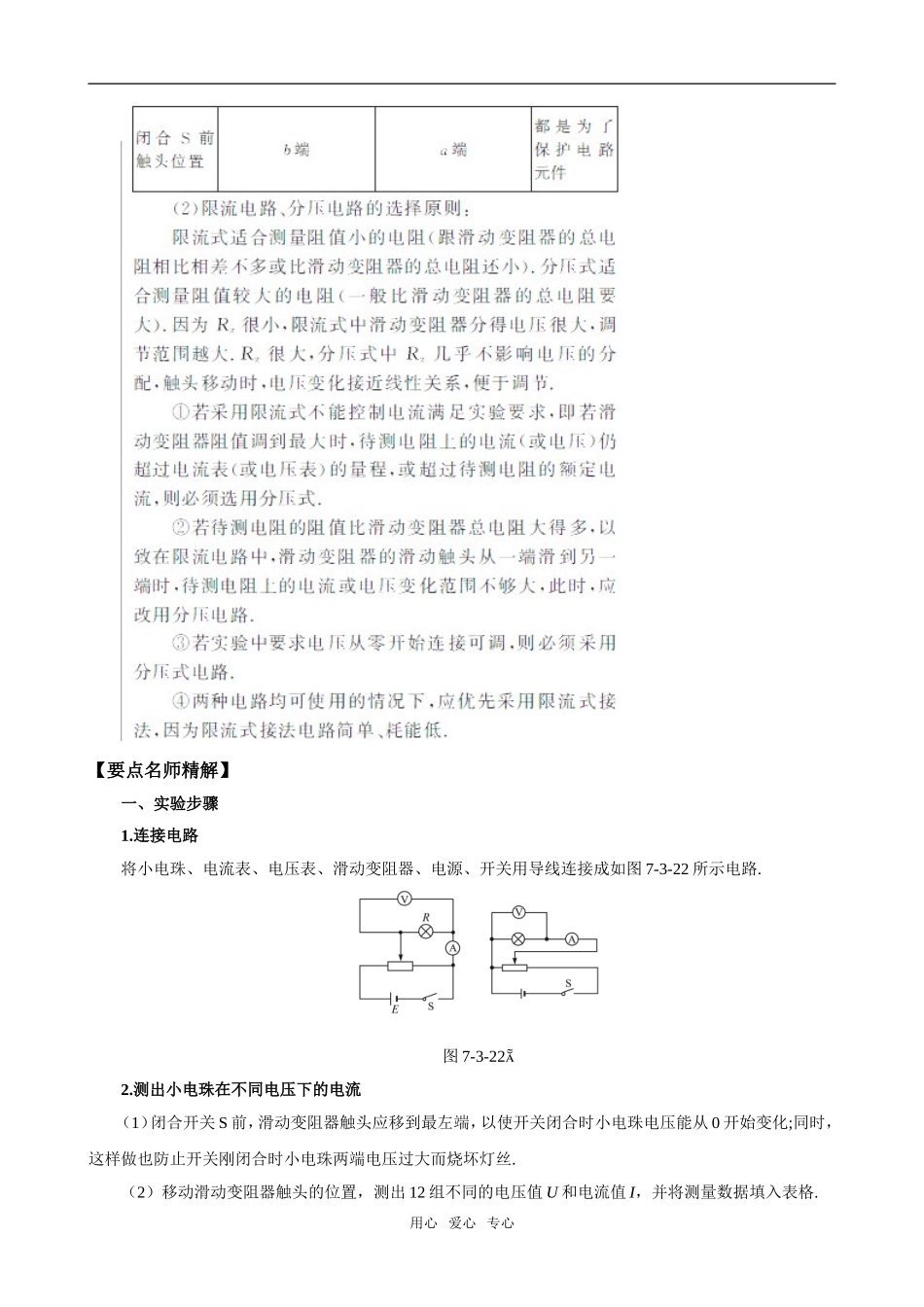

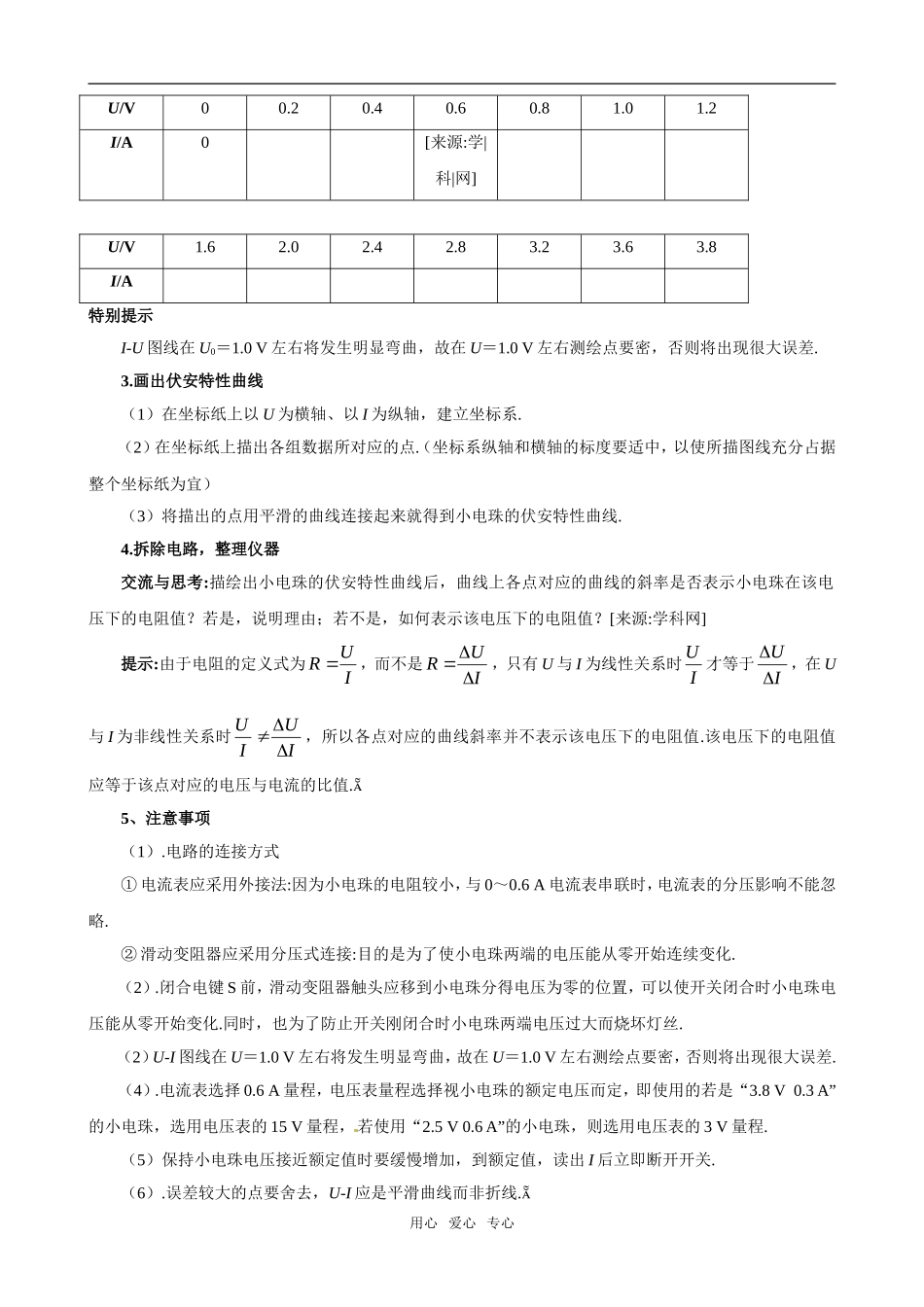

实验八 描绘小电珠的伏安特性曲线【考纲知识梳理】一、实验目的描绘小灯泡的伏安特性曲线.二、实验器材小灯泡、电流表、电压表、滑动变阻器、电源、导线、开关、坐标纸.三、实验原理1.用电流表和电压表测出灯泡在不同电压下的电流,建立 U-I 坐标系,描点连成直线或平滑曲线即得到小灯泡的伏安特性曲线.2.为了尽可能多取些数据点并减小实验误差,应选用电流表外接法,滑动变阻器分压接法电路,因为小灯泡的电阻值较小.用心 爱心 专心【要点名师精解】一、实验步骤1.连接电路将小电珠、电流表、电压表、滑动变阻器、电源、开关用导线连接成如图 7-3-22 所示电路.图 7-3-222.测出小电珠在不同电压下的电流(1)闭合开关 S 前,滑动变阻器触头应移到最左端,以使开关闭合时小电珠电压能从 0 开始变化;同时,这样做也防止开关刚闭合时小电珠两端电压过大而烧坏灯丝.(2)移动滑动变阻器触头的位置,测出 12 组不同的电压值 U 和电流值 I,并将测量数据填入表格.用心 爱心 专心U/V00.20.40.60.81.01.2I/A0[来源:学|科|网]U/V1.62.02.42.83.23.63.8I/A特别提示I-U 图线在 U0=1.0 V 左右将发生明显弯曲,故在 U=1.0 V 左右测绘点要密,否则将出现很大误差.3.画出伏安特性曲线(1)在坐标纸上以 U 为横轴、以 I 为纵轴,建立坐标系.(2)在坐标纸上描出各组数据所对应的点.(坐标系纵轴和横轴的标度要适中,以使所描图线充分占据整个坐标纸为宜)(3)将描出的点用平滑的曲线连接起来就得到小电珠的伏安特性曲线.4.拆除电路,整理仪器交流与思考:描绘出小电珠的伏安特性曲线后,曲线上各点对应的曲线的斜率是否表示小电珠在该电压下的电阻值?若是,说明理由;若不是,如何表示该电压下的电阻值?[来源:学科网]提示:由于电阻的定义式为IUR ,而不是IUR,只有 U 与 I 为线性关系时 IU 才等于IU,在 U与 I 为非线性关系时IUIU,所以各点对应的曲线斜率并不表示该电压下的电阻值.该电压下的电阻值应等于该点对应的电压与电流的比值.5、注意事项(1).电路的连接方式① 电流表应采用外接法:因为小电珠的电阻较小,与 0~0.6 A 电流表串联时,电流表的分压影响不能忽略.② 滑动变阻器应采用分压式连接:目的是为了使小电珠两端的电压能从零开始连续变化.(2).闭合电键 S 前,滑动变阻器触头应移到小电珠分得电压为零的位置,可以使开关闭合时小电珠电压能从零开始变化.同时,也为了...
