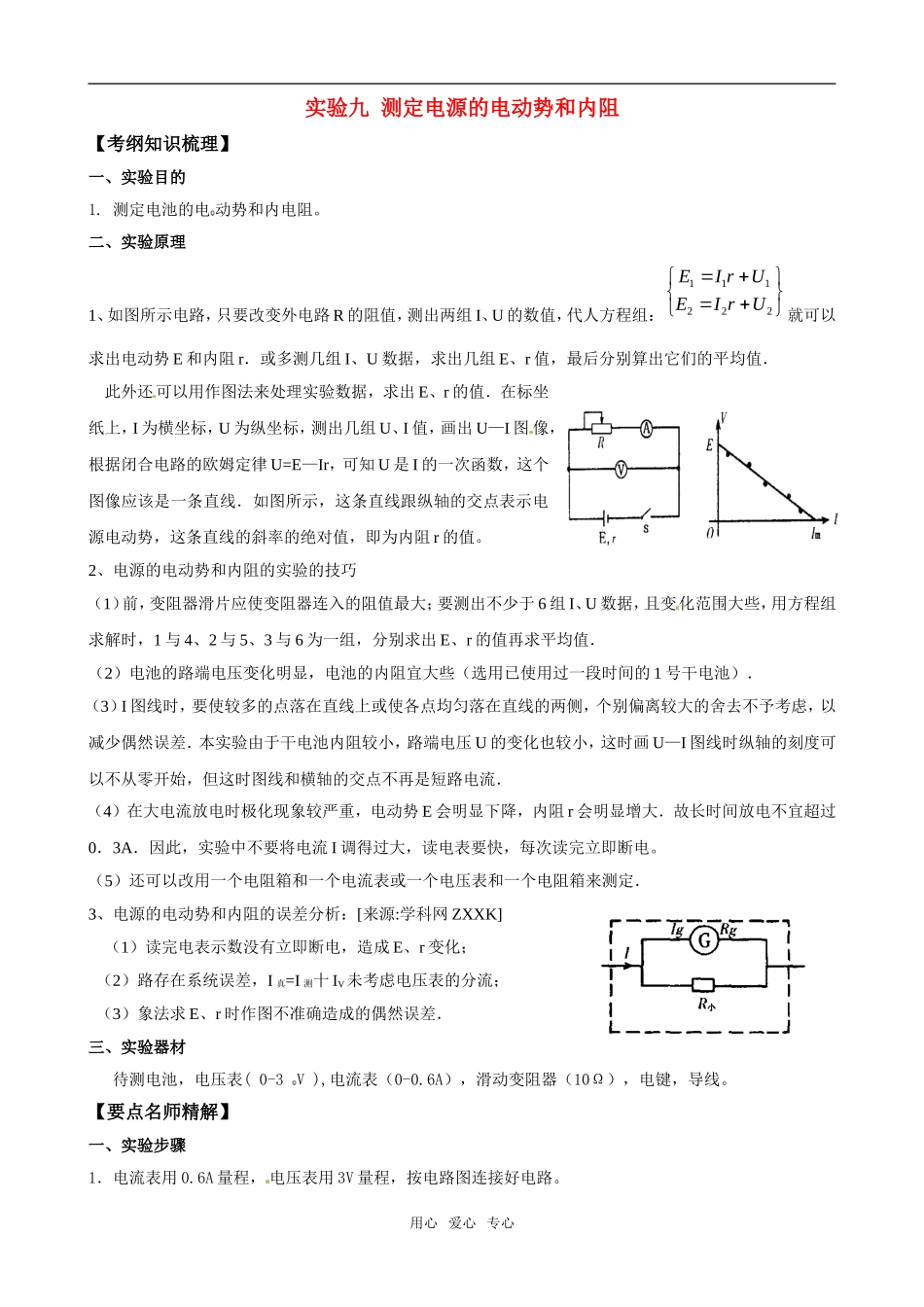

实验九 测定电源的电动势和内阻【考纲知识梳理】一、实验目的1. 测定电池的电 动势和内电阻。二、实验原理1、如图所示电路，只要改变外电路 R 的阻值，测出两组 I、U 的数值，代人方程组： 222111UrIEUrIE就可以求出电动势 E 和内阻 r．或多测几组 I、U 数据，求出几组 E、r 值，最后分别算出它们的平均值． 此外还可以用作图法来处理实验数据，求出 E、r 的值．在标坐纸上，I 为横坐标，U 为纵坐标，测出几组 U、I 值，画出 U—I 图 像，根据闭合电路的欧姆定律 U=E—Ir，可知 U 是 I 的一次函数，这个图像应该是一条直线．如图所示，这条直线跟纵轴的交点表示电源电动势，这条直线的斜率的绝对值，即为内阻 r 的值。2、电源的电动势和内阻的实验的技巧 （1）前，变阻器滑片应使变阻器连入的阻值最大；要测出不少于 6 组 I、U 数据，且变化范围大些，用方程组求解时，1 与 4、2 与 5、3 与 6 为一组，分别求出 E、r 的值再求平均值．（2）电池的路端电压变化明显，电池的内阻宜大些（选用已使用过一段时间的 1 号干电池）．（3）I 图线时，要使较多的点落在直线上或使各点均匀落在直线的两侧，个别偏离较大的舍去不予考虑，以减少偶然误差．本实验由于干电池内阻较小，路端电压 U 的变化也较小，这时画 U—I 图线时纵轴的刻度可以不从零开始，但这时图线和横轴的交点不再是短路电流．（4）在大电流放电时极化现象较严重，电动势 E 会明显下降，内阻 r 会明显增大．故长时间放电不宜超过0．3A．因此，实验中不要将电流 I 调得过大，读电表要快，每次读完立即断电。（5）还可以改用一个电阻箱和一个电流表或一个电压表和一个电阻箱来测定．3、电源的电动势和内阻的误差分析：[来源:学科网 ZXXK]（1）读完电表示数没有立即断电，造成 E、r 变化； （2）路存在系统误差，I 真=I 测十 IV未考虑电压表的分流； （3）象法求 E、r 时作图不准确造成的偶然误差．三、实验器材 待测电池，电压表( 0-3 V ),电流表（0-0.6A），滑动变阻器（10Ω），电键，导线。【要点名师精解】一、实验步骤1．电流表用 0.6A 量程， 电压表用 3V 量程，按电路图连接好电路。用心 爱心 专心2. 把变阻器的滑 动片移到一端使阻值最大。3．闭合电键，调节变阻器，使电流表有明显示数，记录一组数据（I1、U1），用同样方法测量几组 I、U 的值。4. 打开电键，整理好器材...
