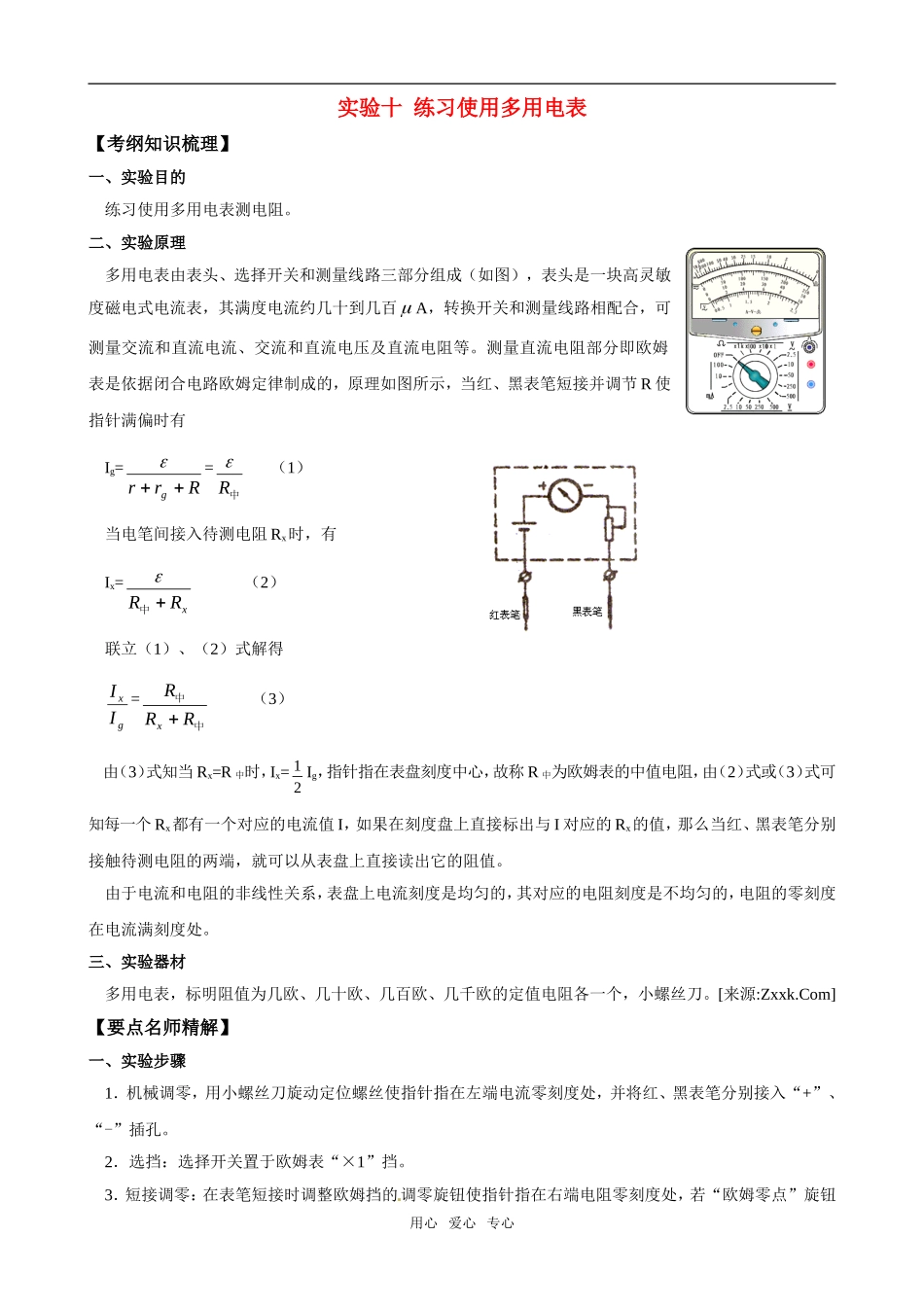

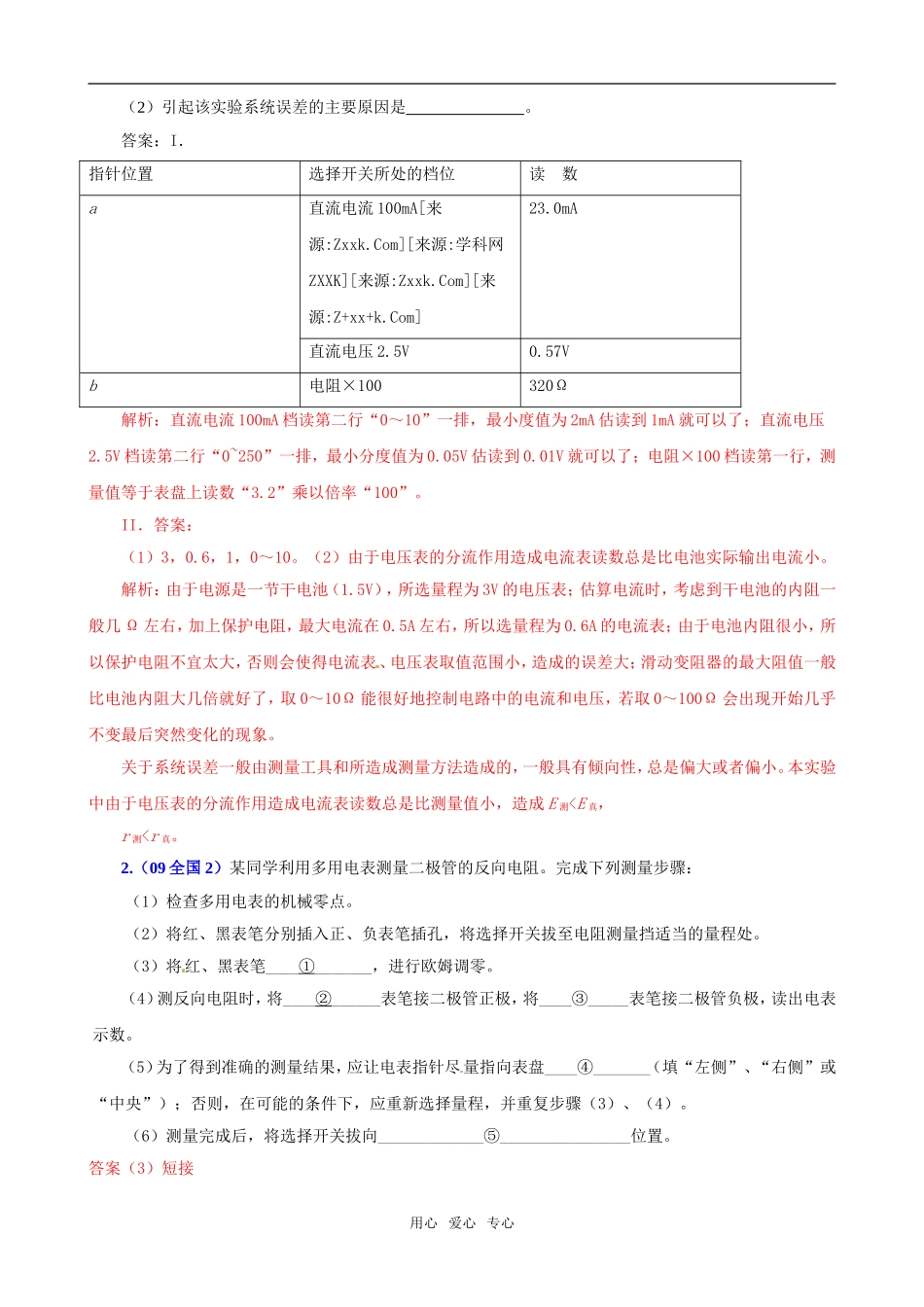

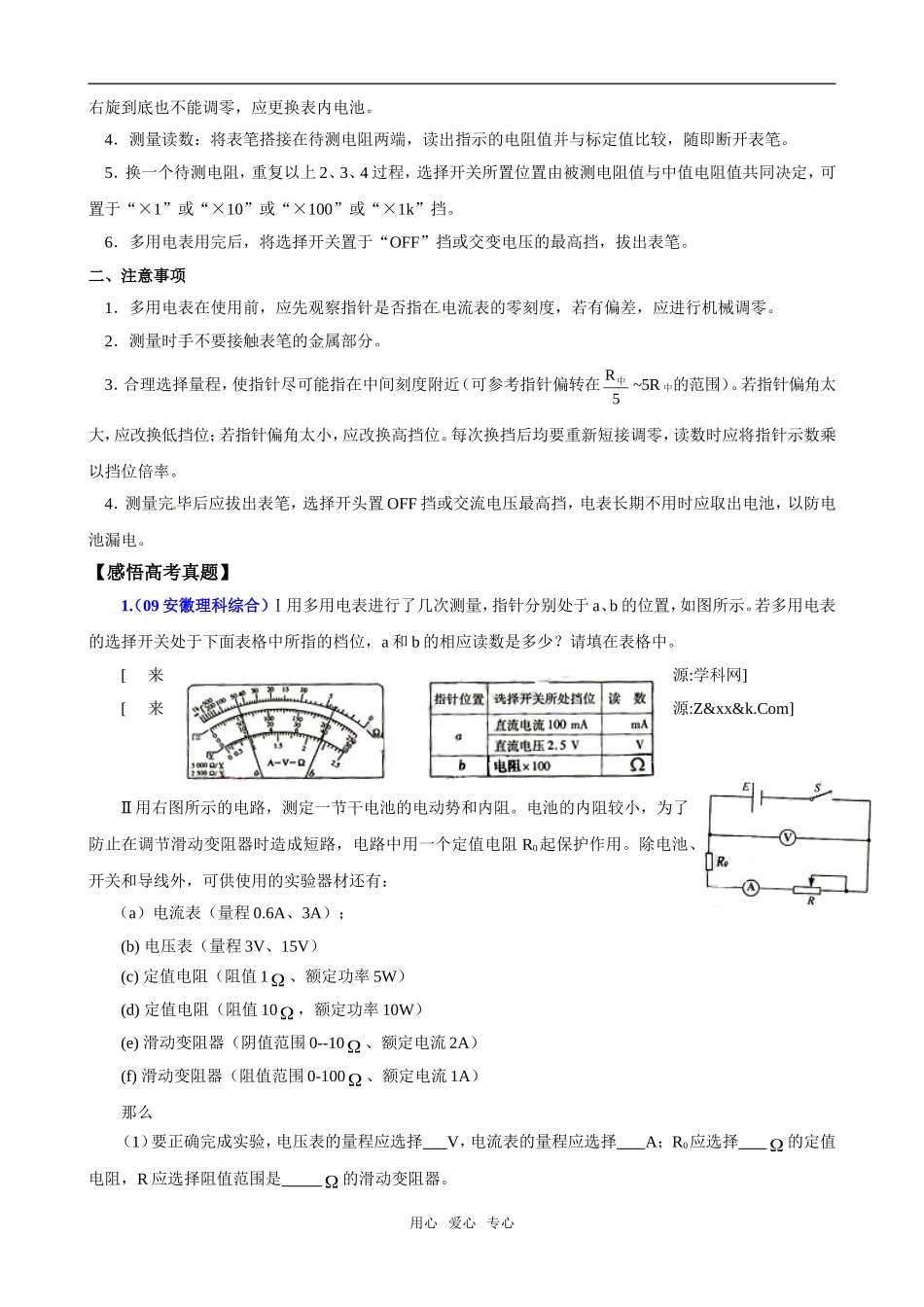

实验十 练习使用多用电表【考纲知识梳理】一、实验目的 练习使用多用电表测电阻。二、实验原理 多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满度电流约几十到几百 A，转换开关和测量线路相配合，可测量交流和直流电流、交流和直流电压及直流电阻等。测量直流电阻部分即欧姆表是依据闭合电路欧姆定律制成的，原理如图所示，当红、黑表笔短接并调节 R 使指针满偏时有 Ig=Rrrg =中R （1） 当电笔间接入待测电阻 Rx时，有 Ix=xRR中 （2） 联立（1）、（2）式解得 gxII=中中RRRx （3） 由（3）式知当 Rx=R 中时，Ix=21 Ig，指针指在表盘刻度中心，故称 R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个 Rx都有一个对应的电流值 I，如果在刻度盘上直接标出与 I 对应的 Rx的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。 由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。三、实验器材 多用电表，标明阻值为几欧、几十欧、几百欧、几千欧的定值电阻各一个，小螺丝刀。[来源:Zxxk.Com]【要点名师精解】一、实验步骤 1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。 2．选挡：选择开关置于欧姆表“×1”挡。 3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮用心 爱心 专心右旋到底也不能调零，应更换表内电池。 4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。 5．换一个待测电阻，重复以上 2、3、4 过程，选择开关所置位置由被测电阻值与中值电阻值共同决定，可置于“×1”或“×10”或“×100”或“×1k”挡。 6．多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。二、注意事项 1．多用电表在使用前，应先观察指针是否指在电流表的零刻度，若有偏差，应进行机械调零。 2．测量时手不要接触表笔的金属部分。 3．合理选择量程，使指针尽可能指在中间刻度附近（可参考指针偏转在5R中 ~5R 中的范围）。若指针偏角太大，应改换低挡位；若指针偏角太小，应改换高挡位。每次换挡后均要重新短接调零，读数时应将指针示数乘以挡位倍率。 4．测量完毕后应拔出表...
