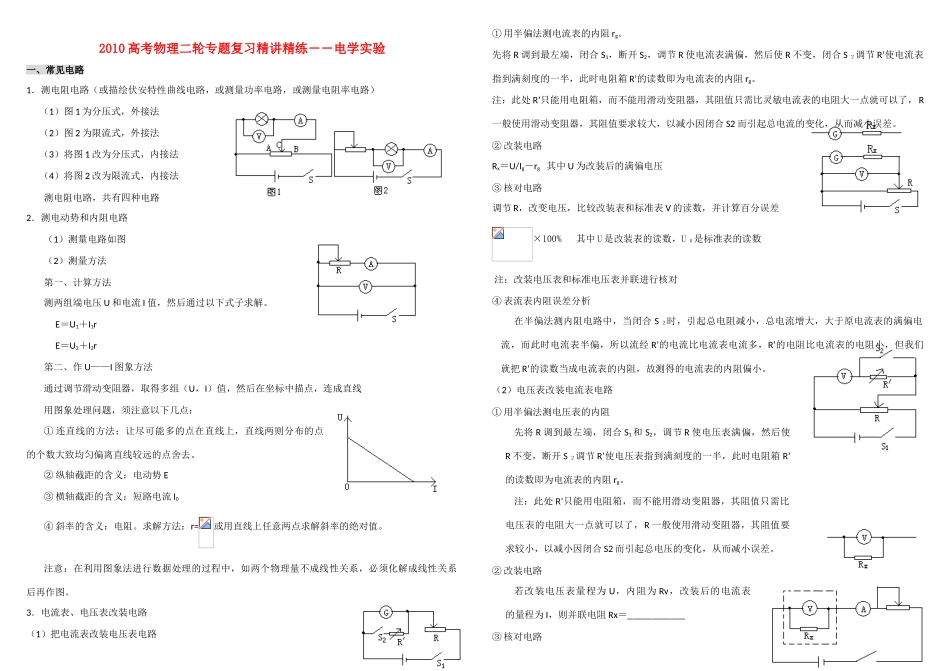

2010 高考物理二轮专题复习精讲精练――电学实验一、常见电路1．测电阻电路（或描绘伏安特性曲线电路，或测量功率电路，或测量电阻率电路）（1）图 1 为分压式，外接法（2）图 2 为限流式，外接法（3）将图 1 改为分压式，内接法（4）将图 2 改为限流式，内接法测电阻电路，共有四种电路2．测电动势和内阻电路（1）测量电路如图（2）测量方法第一、计算方法测两组端电压 U 和电流 I 值，然后通过以下式子求解。E＝U1＋I1rE＝U2＋I2r第二、作 U——I 图象方法通过调节滑动变阻器，取得多组（U，I）值，然后在坐标中描点，连成直线用图象处理问题，须注意以下几点：① 连直线的方法：让尽可能多的点在直线上，直线两则分布的点的个数大致均匀偏离直线较远的点舍去。② 纵轴截距的含义：电动势 E③ 横轴截距的含义：短路电流 I0④ 斜率的含义：电阻。求解方法：r=或用直线上任意两点求解斜率的绝对值。注意：在利用图象法进行数据处理的过程中，如两个物理量不成线性关系，必须化解成线性关系后再作图。3．电流表、电压表改装电路（1）把电流表改装电压表电路① 用半偏法测电流表的内阻 rg。先将 R 调到最左端，闭合 S1，断开 S2，调节 R 使电流表满偏，然后使 R 不变，闭合 S ２调节 R’使电流表指到满刻度的一半，此时电阻箱 R’的读数即为电流表的内阻 rg。注：此处 R’只能用电阻箱，而不能用滑动变阻器，其阻值只需比灵敏电流表的电阻大一点就可以了，R一般使用滑动变阻器，其阻值要求较大，以减小因闭合 S2 而引起总电流的变化，从而减小误差。② 改装电路Rx＝U/Ig－rg 其中 U 为改装后的满偏电压③ 核对电路调节 R，改变电压，比较改装表和标准表 V 的读数，并计算百分误差×100% 其中 U 是改装表的读数，U ０是标准表的读数 注：改装电压表和标准电压表并联进行核对④ 表流表内阻误差分析在半偏法测内阻电路中，当闭合 S ２时，引起总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经 R’的电流比电流表电流多，R’的电阻比电流表的电阻小，但我们就把 R’的读数当成电流表的内阻，故测得的电流表的内阻偏小。（2）电压表改装电流表电路① 用半偏法测电压表的内阻先将 R 调到最左端，闭合 S1和 S2，调节 R 使电压表满偏，然后使R 不变，断开 S ２调节 R’使电压表指到满刻度的一半，此时电阻箱 R’的读数即为电流表的内阻 rg。注：此处 R...
