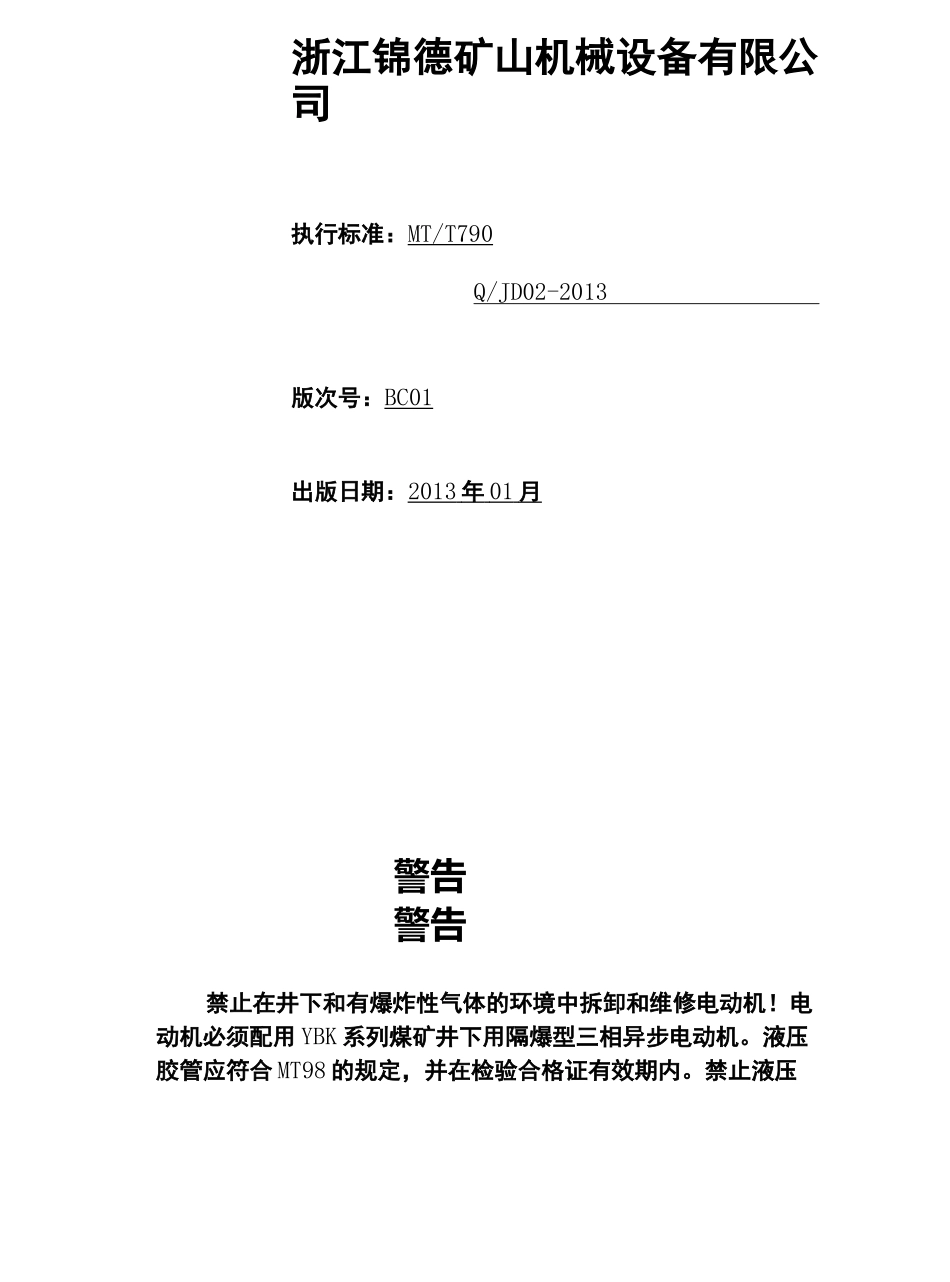

LEKIBMstandardizationoffice【IBM5AB-LEKIBMK08-LEKIBM2C】网址：地址：浙江省临海市塘渡工业区坑道钻机产品使用说明书尊敬的用户：感谢你选购本产品！为了保证安全并获得最佳效能，安装、使用产品前请详细阅读本使用说明书并妥善保管，以备今后参考。本公司服务热线：电话：9传真：8邮编：317000锦稳机械ZDY 系列煤矿用全液压拖车式浙江锦德矿山机械设备有限公司执行标准：MT/T790Q/JD02-2013版次号：BC01出版日期：2013 年 01 月 警告警告禁止在井下和有爆炸性气体的环境中拆卸和维修电动机！电动机必须配用 YBK 系列煤矿井下用隔爆型三相异步电动机。液压胶管应符合 MT98 的规定，并在检验合格证有效期内。禁止液压系统在泄漏状态下工作！发现泄漏立即关机处理。禁止液压泄漏渗油滞留工作现场！及时清理干净。禁止随意更换零部件！1 •用途及使用范围 42 •主要结构和工作原理 43 •主要技术参数 184 ■地面试车 205 •下井运输 216 •井下安装试车 217 •钻孔操作 228 ■保养、维修 239 •常见故障分析与处理方法 2310 •贮存、保管 2411 .开箱检查 2512 •其他 2513 •产品资质编号 251、用途及使用范围主要用于煤矿井下钻探各种角度的瓦斯抽（排）放孔、煤层放水孔、注浆灭火孔、地质孔、及其它用途的各种工程孔，也可用于地面，钻探地质勘探孔及其他用途的各种孔。适用于岩石坚固系数FW8 的各种煤层、岩层。要求巷道或钻场断面大于平米，高度大于米，宽度大于米2、主要结构和工作原理钻机的整体结构：主要由泵站、动力头、机架、机座、操纵台和钻具 6 部分组成。（图）轨道液压系统：（图）78910111E1314乙：怏辿:快退丙：止常退退>!£=液氏卡盘液压系统主要零件目录序号名称图号数量/件备注1油箱ZDY750-01011容量 125L2网式过滤器MF-1O13防爆电机YBK2-****-41（安标受控）4进油管33X18015双联齿轮泵2CB-FE50/10F1额定压力 20MPa6主溢流阀YF-20H2-S1额定压力 20MPa7压力表62/25MPa2额定压力 25MPa8多路阀JCF-L15E-5-44719快换接头B15/M27X2、B20/M33X21610液压马达BM5—****111节流阀L-10H112推进油缸63TJYG860-00113夹持器JCQ1114液压卡盘15卡盘连接油管8/1（安标受控）16夹持器连接油管8/2（安标受控）17推进油缸连接油管8/2（安标受控）18节流阀连接管8/2（安标受控）19马达连接管16/2（安标受控）20压力表连接管6/2（安标受控）21回油管25/8001（安标受控）22冷却器1额定压力23精密过滤器2U...
