氨制冷装置用压力容器放管设计研究

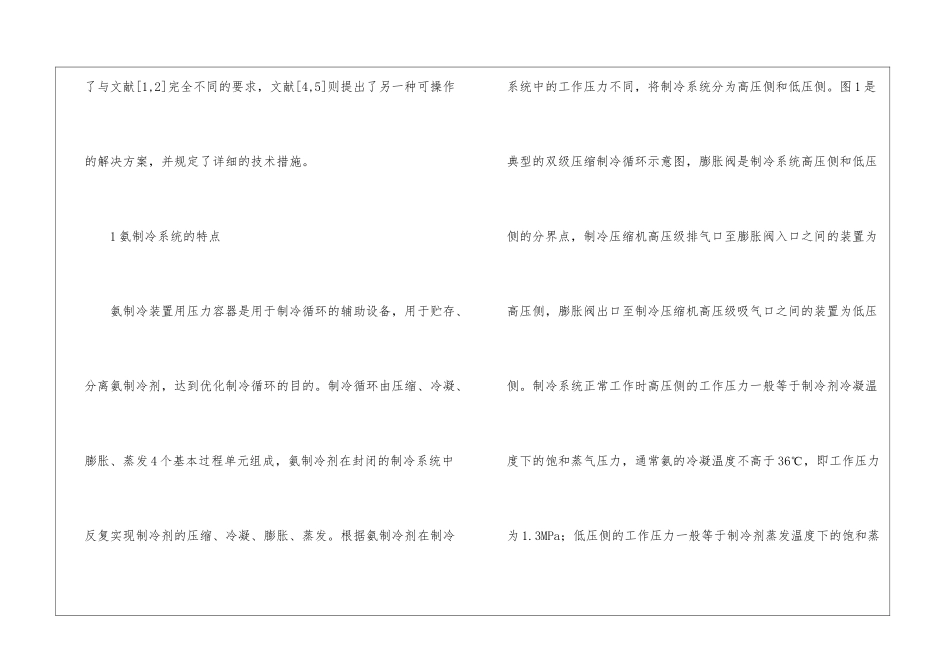

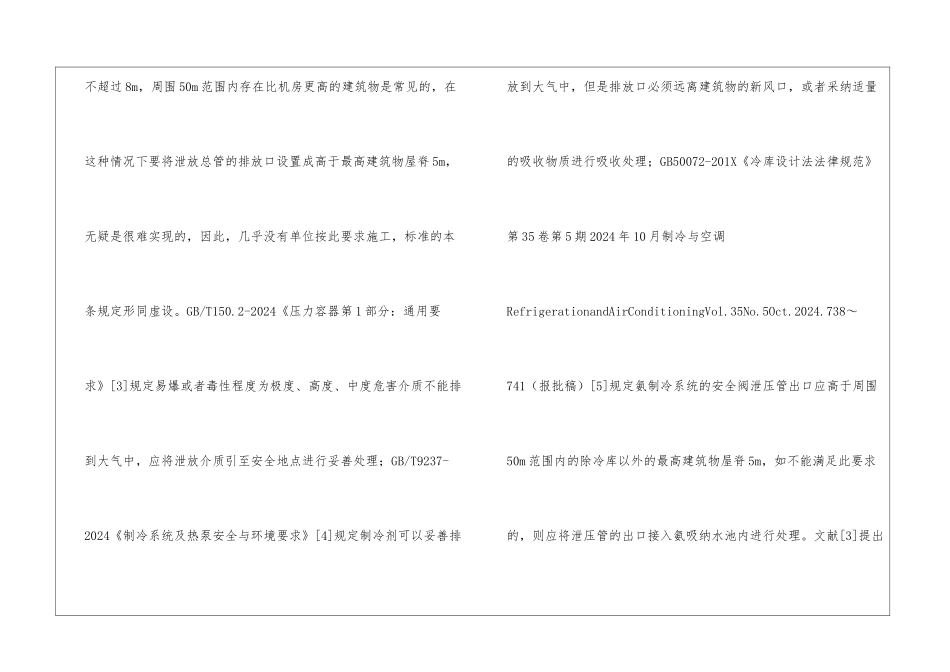

氨制冷装置用压力容器放管设计讨论 针对现行标准对氨制冷装置的安全阀泄放管的要求，结合氨制冷装置的特点，通过计算，发现泄放管的当量长度较大时，选用常规的弹簧式安全阀存在背压较大的风险，影响安全阀的正常工作。提出应根据制冷装置的实际情况校核安全阀的选型，提出了不同情况下安全阀泄放管设计的参考方案。 氨；制冷装置；安全阀；泄放管 安全阀是保障压力容器、压力管道等承压设备不发生超压破坏的重要保护装置，安全阀泄放管则是在安全阀开启后，将承压设备内泄放的介质输送到指定位置的输送管道。GB50072-2024《冷库设计法律规范》[1]和 AQ7015-2024《氨制冷企业安全法律规范》[2]均规定氨制冷系统安全阀的泄放总管出口实行对空排放，排放口应高于周围 50m 范围内除冷库以外的最高建筑物的屋脊 5m。安全阀通常设置在制冷系统机房内的压力容器和压力管道上，机房的高度一般不超过 8m，周围 50m 范围内存在比机房更高的建筑物是常见的，在这种情况下要将泄放总管的排放口设置成高于最高建筑物屋脊 5m，无疑是很难实现的，因此，几乎没有单位按此要求施工，标准的本条规定形同虚设。GB/T150.2-2024《压力容器第 1 部分：通用要求》[3]规定易爆或者毒性程度为极度、高度、中度危害介质不能排到大气中，应将泄放介质引至安全地点进行妥善处理；GB/T9237-2024《制冷系统及热泵安全与环境要求》[4]规定制冷剂可以妥善排放到大气中，但是排放口必须远离建筑物的新风口，或者采纳适量的吸收物质进行吸收处理；GB50072-201X《冷库设计法法律规范》第 35 卷第 5 期 2024 年 10 月制冷与空调RefrigerationandAirConditioningVol.35No.5Oct.2024.738～741（报批稿）[5]规定氨制冷系统的安全阀泄压管出口应高于周围50m 范围内的除冷库以外的最高建筑物屋脊 5m，如不能满足此要求的，则应将泄压管的出口接入氨吸纳水池内进行处理。文献[3]提出了与文献[1,2]完全不同的要求，文献[4,5]则提出了另一种可操作的解决方案，并规定了详细的技术措施。 1 氨制冷系统的特点 氨制冷装置用压力容器是用于制冷循环的辅助设备，用于贮存、分离氨制冷剂，达到优化制冷循环的目的。制冷循环由压缩、冷凝、膨胀、蒸发 4 个基本过程单元组成，氨制冷剂在封闭的制冷系统中反复实现制冷剂的压缩、冷凝、膨胀、蒸发。根据氨制冷剂在制冷系统中的工作压力不同，将制冷系统分为高压侧和低压侧。图 1 是典型的双级压缩制冷循环示意图，膨胀阀...
