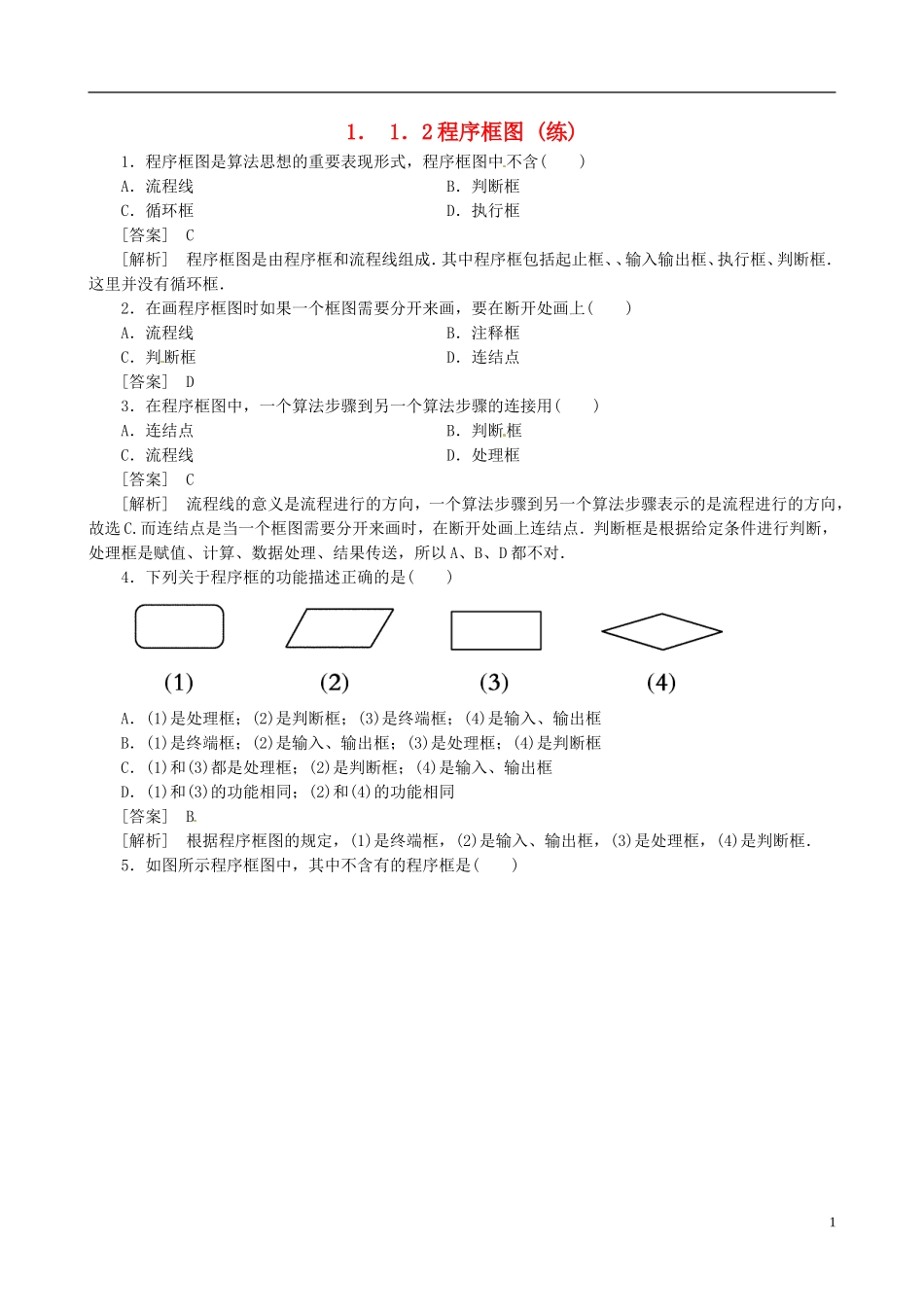

1． 1．2 程序框图 (练) 1．程序框图是算法思想的重要表现形式，程序框图中不含( )A．流程线 B．判断框C．循环框 D．执行框[答案] C[解析] 程序框图是由程序框和流程线组成．其中程序框包括起止框、、输入输出框、执行框、判断框．这里并没有循环框．2．在画程序框图时如果一个框图需要分开来画，要在断开处画上( )A．流程线 B．注释框C．判断框 D．连结点[答案] D3．在程序框图中，一个算法步骤到另一个算法步骤的连接用( )A．连结点 B．判断框C．流程线 D．处理框[答案] C[解析] 流程线的意义是流程进行的方向，一个算法步骤到另一个算法步骤表示的是流程进行的方向，故选 C.而连结点是当一个框图需要分开来画时，在断开处画上连结点．判断框是根据给定条件进行判断，处理框是赋值、计算、数据处理、结果传送，所以 A、B、D 都不对．4．下列关于程序框的功能描述正确的是( )A．(1)是处理框；(2)是判断框；(3)是终端框；(4)是输入、输出框B．(1)是终端框；(2)是输入、输出框；(3)是处理框；(4)是判断框C．(1)和(3)都是处理框；(2)是判断框；(4)是输入、输出框D．(1)和(3)的功能相同；(2)和(4)的功能相同[答案] B[解析] 根据程序框图的规定，(1)是终端框，(2)是输入、输出框，(3)是处理框，(4)是判断框．5．如图所示程序框图中，其中不含有的程序框是( )1A．终端框B．输入、输出框C．判断框D．处理框[答案] C[解析] 含有终端框，输入、输出框和处理框，不含有判断框．6．给出以下四个问题：①输入一个数 x，输出它的绝对值；②求面积为 6 的正方形的周长；③求三个数a，b，c 中的最大数；④求函数 f(x)＝的函数值．其中需要用条件结构来描述算法的有( )A．1 个 B．2 个 C．3 个 D．4 个[答案] C[解析] 其中①③④都需要对条件作出判断，都需要用条件结构，②用顺序结构即可．7．求下列函数的函数值的算法中需要用到条件结构的是( )A．f(x)＝x2－1B．f(x)＝2x＋1C．f(x)＝D．f(x)＝2x[答案] C[解析] C 项中函数 f(x)是分段函数，需分类讨论 x 的取值范围，要用条件结构来设计算法，A、B、D 项中均不需要用条件结构．8．如图所示的程序框图中，输入 x＝2，则输出的结果是( )2A．1B．2C．3D．4[答案] B[解析] 输入 x＝2 后，该程序框图的执行过程是：输入 x＝2，x＝2>1 成立，y＝＝2，输出 y＝2.9．输入 x＝－5，按图中所示的程序框图运行后，输出的结果是( )A．－5 B．0 C．－1 D．...
