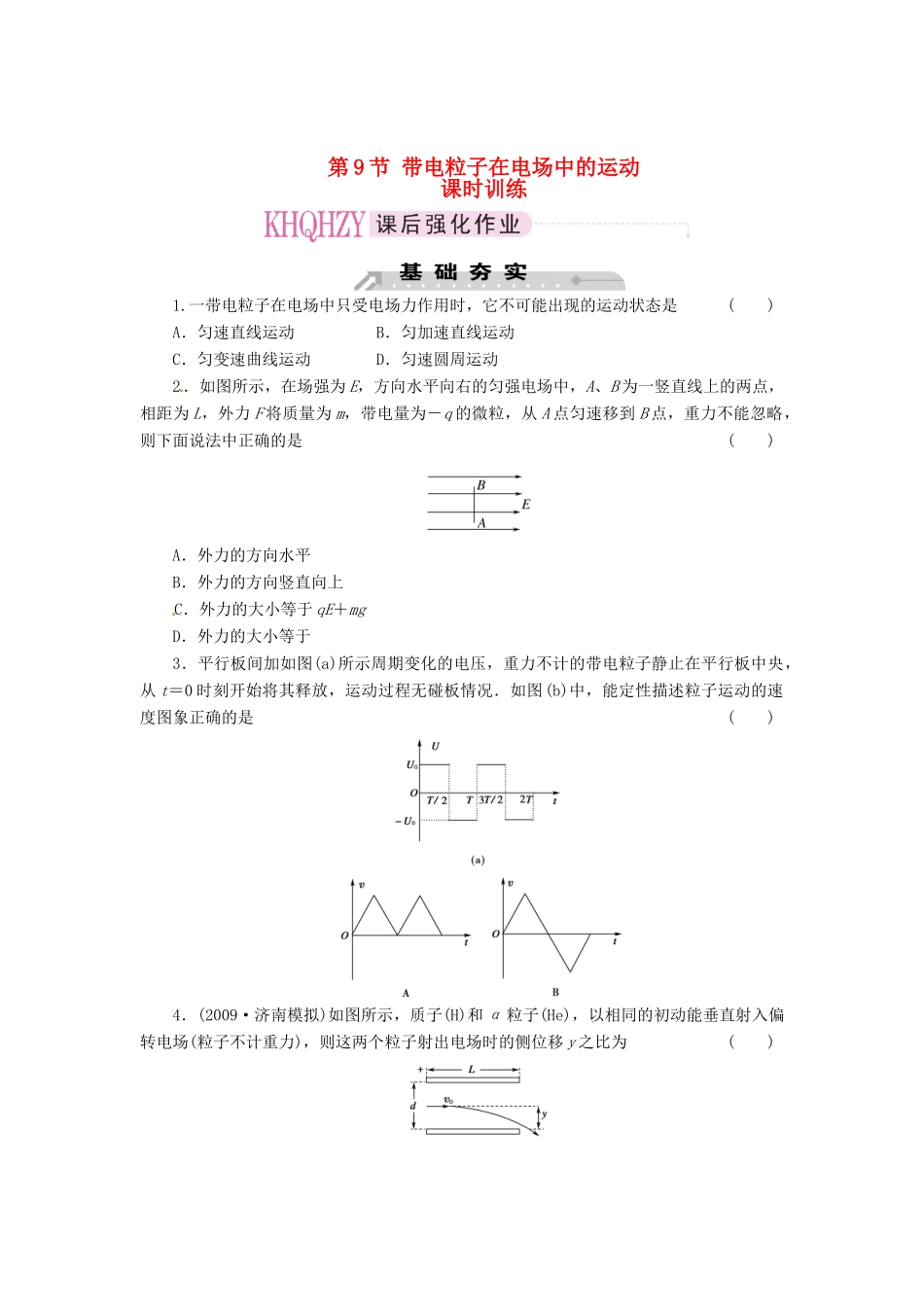

第 9 节 带电粒子在电场中的运动课时训练1.一带电粒子在电场中只受电场力作用时，它不可能出现的运动状态是( )A．匀速直线运动 B．匀加速直线运动C．匀变速曲线运动 D．匀速圆周运动2．如图所示，在场强为 E，方向水平向右的匀强电场中，A、B 为一竖直线上的两点，相距为 L，外力 F 将质量为 m，带电量为－q 的微粒，从 A 点匀速移到 B 点，重力不能忽略，则下面说法中正确的是( )A．外力的方向水平B．外力的方向竖直向上C．外力的大小等于 qE＋mgD．外力的大小等于3．平行板间加如图(a)所示周期变化的电压，重力不计的带电粒子静止在平行板中央，从 t＝0 时刻开始将其释放，运动过程无碰板情况．如图(b)中，能定性描述粒子运动的速度图象正确的是( )4．(2009·济南模拟)如图所示，质子(H)和 α 粒子(He)，以相同的初动能垂直射入偏转电场(粒子不计重力)，则这两个粒子射出电场时的侧位移 y 之比为( )A．11 B．12C．21 D．145．如图所示，一电荷量为＋q，质量为 m 的带电粒子以初速度为 v0，方向与极板平行射入一对平行金属板之间．已知两极板的长度 l，相距为 d，极板间的电压为 U，试回答下列问题．(粒子只受电场力作用且上极板带正电)(1)粒子在电场中所受的电场力的大小为________，方向__________，加速度大小为__________，方向________．(2)粒子在 x 方向上做________运动，在电场中的运动时间为________．(3)粒子在 y 方向上做________运动，离开电场时，在 y 方向上偏离的距离为________．当其他条件不变，d 增大时偏离距离将________．(4)粒子离开电场时，在 y 方向上的分速度为________，如果偏转的角度为 θ，那么tanθ＝________.当其他条件不变，U 增大时 θ 角将________6．如图所示，abcd 是一个正方形盒子．cd 边的中点有一个小孔 e.盒子中有沿 ad 方向的匀强电场．一个质量为 m 带电量为 q 的粒子从 a 处的小孔沿 ab 方向以初速度 v0射入盒内，并恰好从 e 处的小孔射出．(忽略粒子重力)求：(1)该带电粒子从e 孔射出的速度大小．(2)该过程中电场力对该带电粒子做的功．(3)若正方形的边长为 l，试求该电场的场强．7．如图所示是示波管工作原理示意图，电子经加速电压 U1加速后垂直进入偏转电场，离开偏转电场时的偏转量为 h，两平行板间的距离为 d，电势差为 U2，板长为 l.为了提高示波管的灵敏度(单位偏转电压引起的偏转量)可采取哪些措施？1.(...
