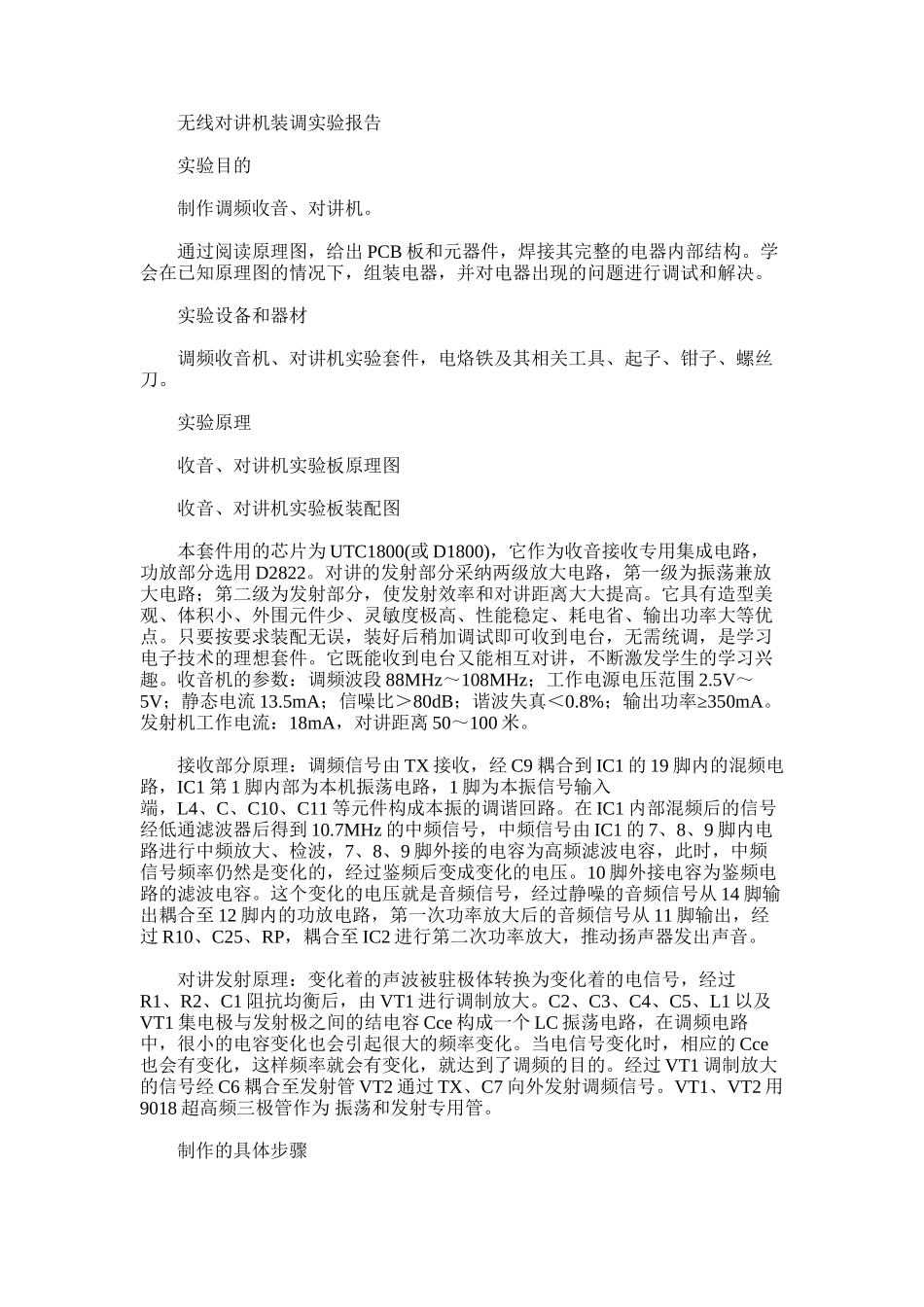

无线对讲机装调实验报告 实验目的 制作调频收音、对讲机
通过阅读原理图，给出 PCB 板和元器件，焊接其完整的电器内部结构

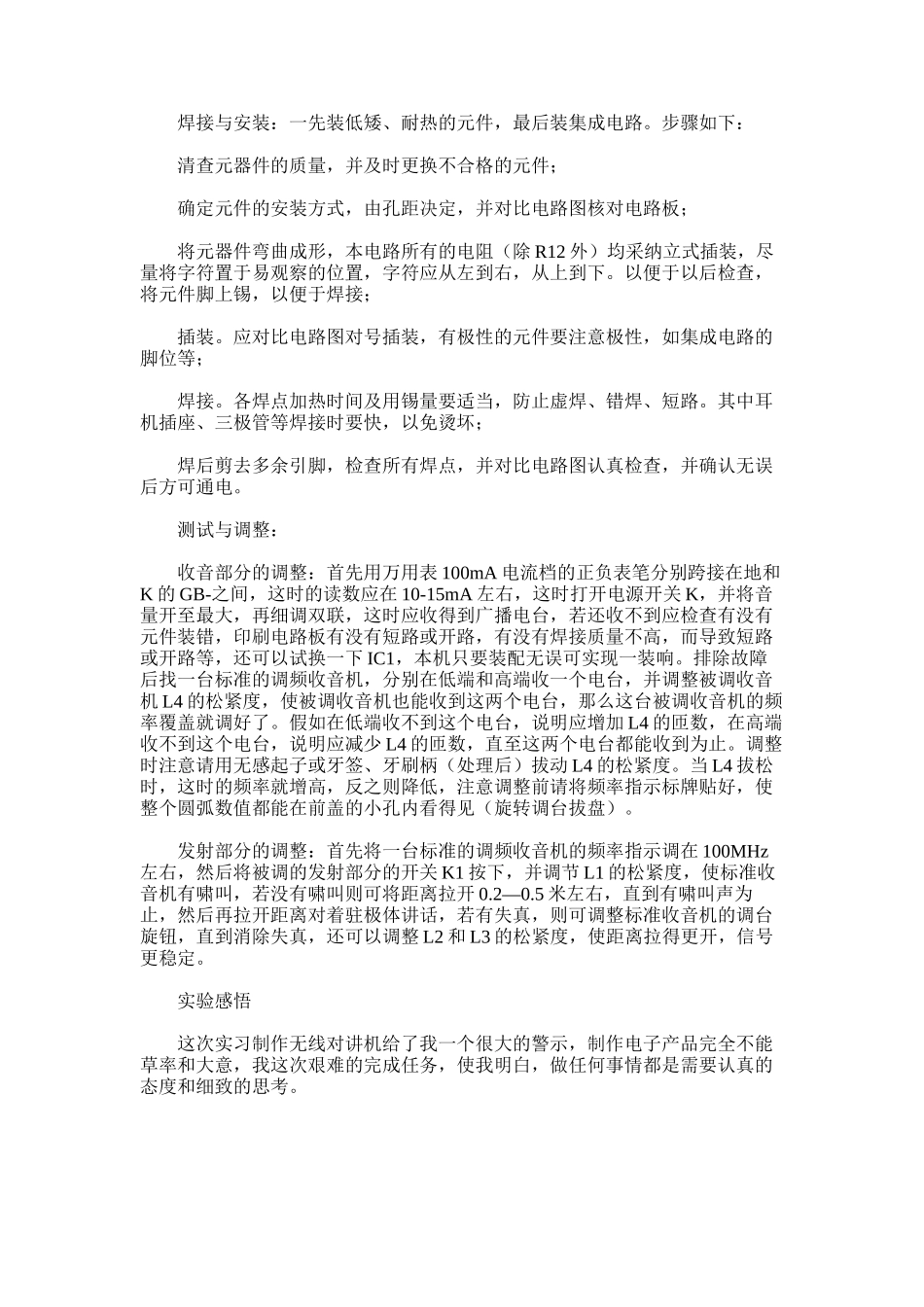

学会在已知原理图的情况下，组装电器，并对电器出现的问题进行调试和解决
实验设备和器材 调频收音机、对讲机实验套件，电烙铁及其相关工具、起子、钳子、螺丝刀
实验原理 收音、对讲机实验板原理图 收音、对讲机实验板装配图 本套件用的芯片为 UTC1800(或 D1800)，它作为收音接收专用集成电路，功放部分选用 D2822
对讲的发射部分采纳两级放大电路，第一级为振荡兼放大电路；第二级为发射部分，使发射效率和对讲距离大大提高
它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点
只要按要求装配无误，装好后稍加调试即可收到电台，无需统调，是学习电子技术的理想套件
它既能收到电台又能相互对讲，不断激发学生的学习兴趣
收音机的参数：调频波段 88MHz～108MHz；工作电源电压范围 2
5V～5V；静态电流 13
5mA；信噪比＞80dB；谐波失真＜0
8%≥；输出功率 350mA
发射机工作电流：18mA，对讲距离 50～100 米
接收部分原理：调频信号由 TX 接收，经 C9 耦合到 IC1 的 19 脚内的混频电路，IC1 第 1 脚内部为本机振荡电路，1 脚为本振信号输入端，L4、C、C10、C11 等元件构成本振的调谐回路
在 IC1 内部混频后的信号经低通滤波器后得到 10
7MHz 的中频信号，中频信号由 IC1 的 7、8、9 脚内电路进行中频放大、检波，7、8、9 脚外接的电容为高频滤波电容，此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压
10 脚外接电容为鉴频电路的滤波电容
这个变化的电压就是音频信号，经过静噪的音频信号从 14 脚输出耦合至 12 脚内的功放电路，第一次功率放大后的音频信号
