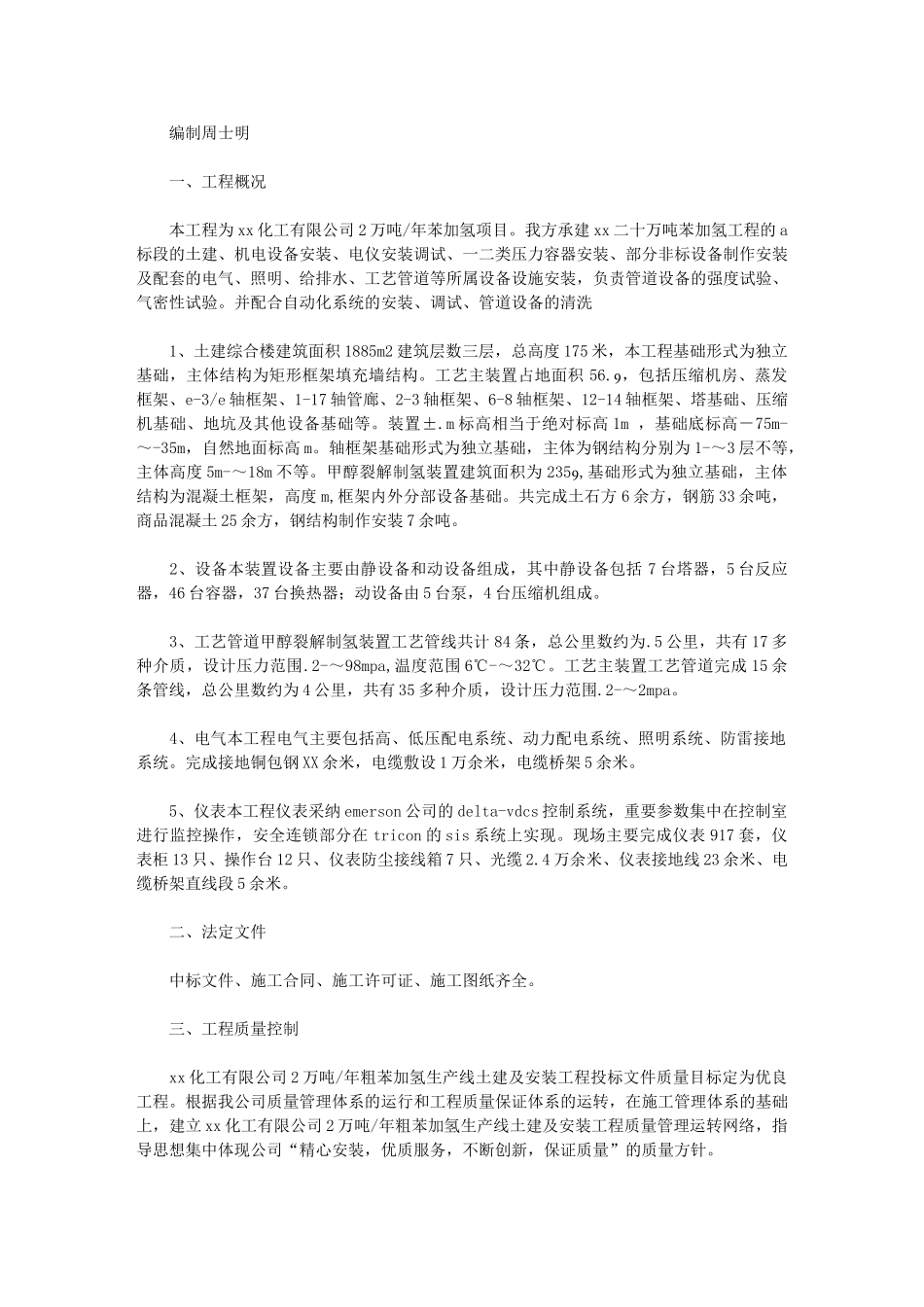

编制周士明 一、工程概况 本工程为 xx 化工有限公司 2 万吨/年苯加氢项目
我方承建 xx 二十万吨苯加氢工程的 a标段的土建、机电设备安装、电仪安装调试、一二类压力容器安装、部分非标设备制作安装及配套的电气、照明、给排水、工艺管道等所属设备设施安装，负责管道设备的强度试验、气密性试验
并配合自动化系统的安装、调试、管道设备的清洗 1、土建综合楼建筑面积 1885m2 建筑层数三层，总高度 175 米，本工程基础形式为独立基础，主体结构为矩形框架填充墙结构
工艺主装置占地面积 56
，包括压缩机房、蒸发框架、e-3/e 轴框架、1-17 轴管廊、2-3 轴框架、6-8 轴框架、12-14 轴框架、塔基础、压缩机基础、地坑及其他设备基础等
m 标高相当于绝对标高 1m ，基础底标高－75m-～-35m，自然地面标高 m
轴框架基础形式为独立基础，主体为钢结构分别为 1-～3 层不等，主体高度 5m-～18m 不等
甲醇裂解制氢装置建筑面积为 235 , 基础形式为独立基础，主体结构为混凝土框架，高度 m,框架内外分部设备基础
共完成土石方 6 余方，钢筋 33 余吨，商品混凝土 25 余方，钢结构制作安装 7 余吨
2、设备本装置设备主要由静设备和动设备组成，其中静设备包括 7 台塔器，5 台反应器，46 台容器，37 台换热器；动设备由 5 台泵，4 台压缩机组成
3、工艺管道甲醇裂解制氢装置工艺管线共计 84 条，总公里数约为
5 公里，共有 17 多种介质，设计压力范围
2-～98mpa,温度范围 6℃-～32℃
工艺主装置工艺管道完成 15 余条管线，总公里数约为 4 公里，共有 35 多种介质，设计压力范围
2-～2mpa
4、电气本工程电气主要包括高、低压配电系统、动力配电系统、照明系统、防雷接地系统
完成接地铜包钢 XX 余米，电缆敷设 1
