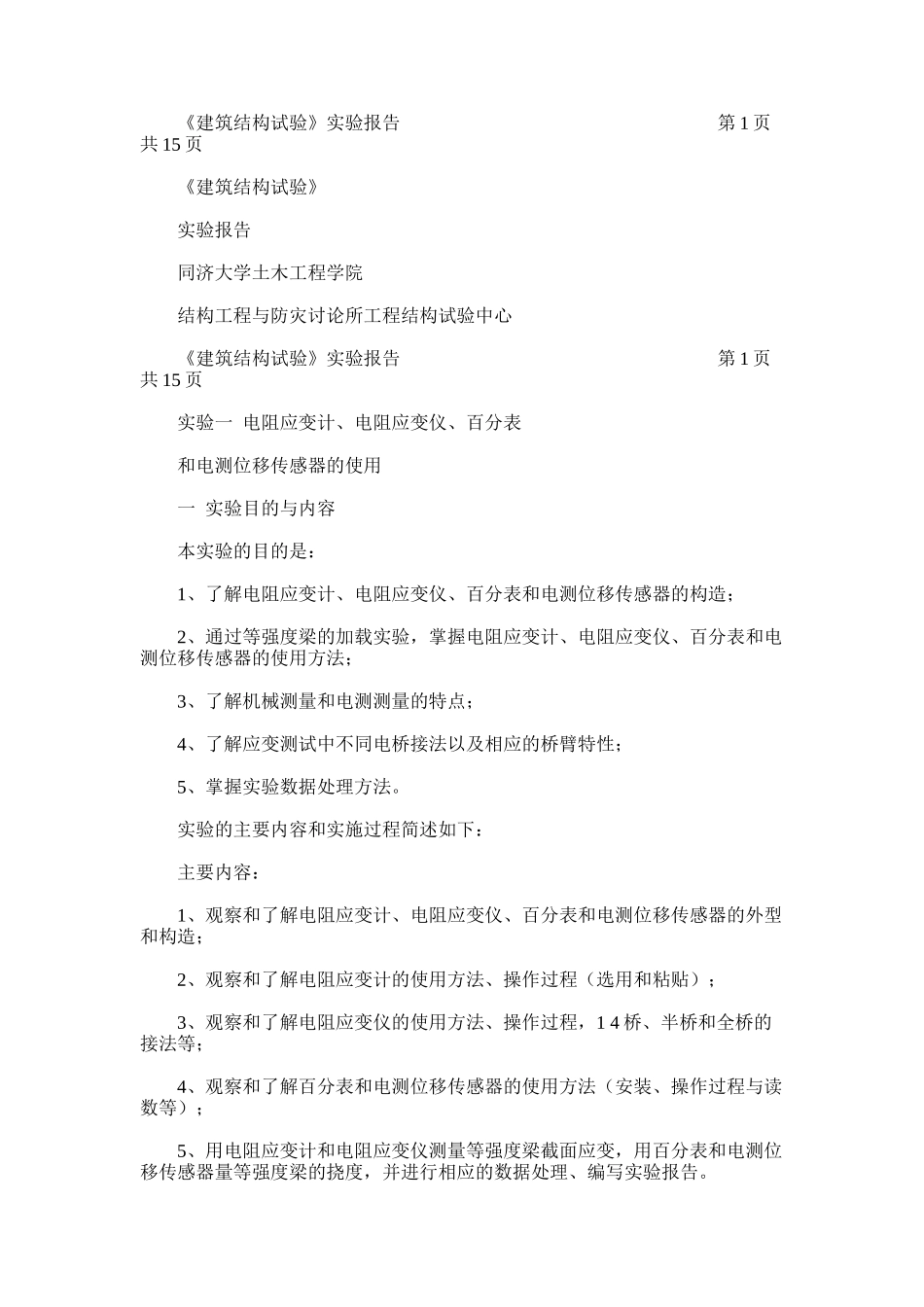

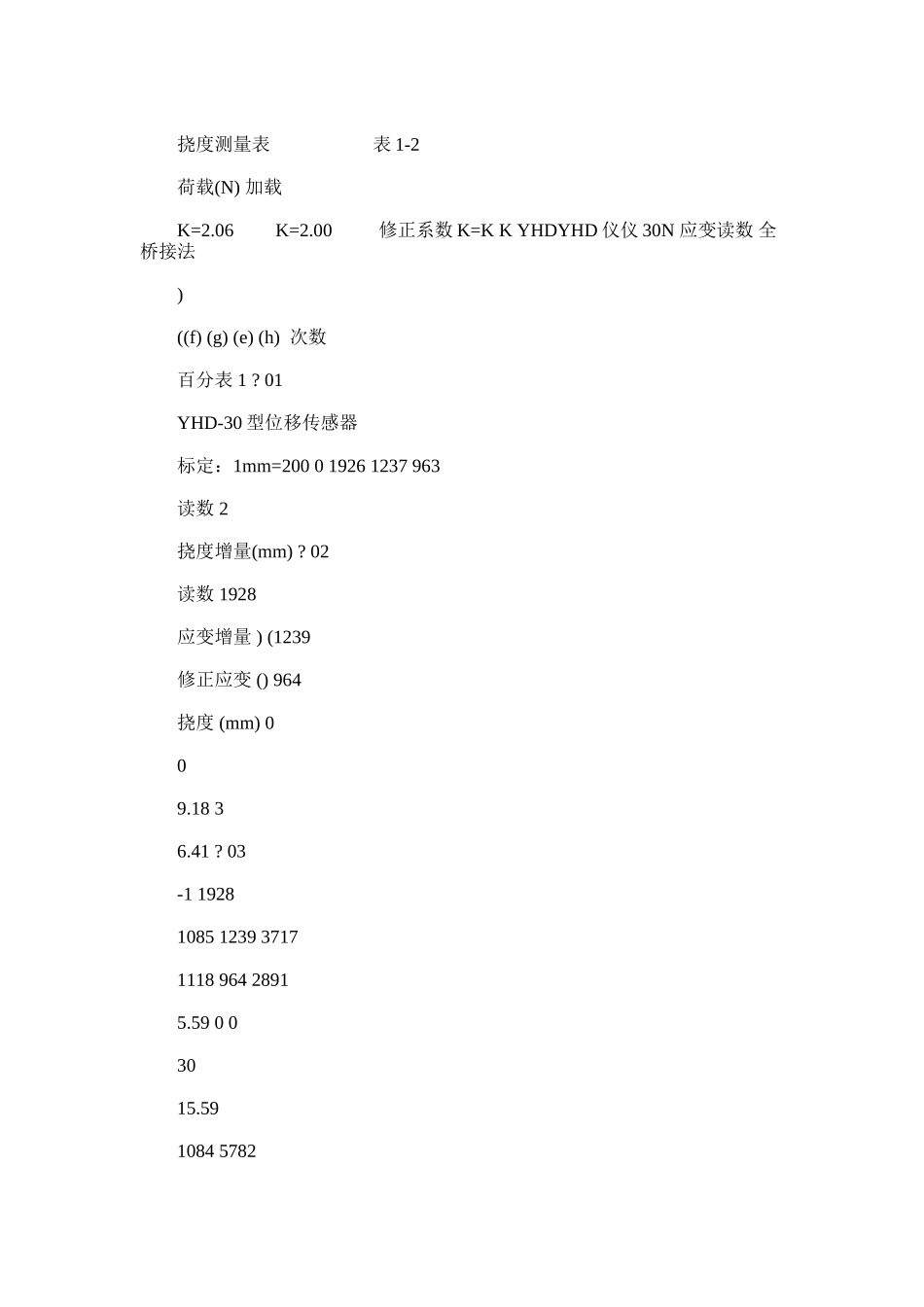

《建筑结构试验》实验报告第 1 页共 15 页 《建筑结构试验》 实验报告 同济大学土木工程学院 结构工程与防灾讨论所工程结构试验中心 《建筑结构试验》实验报告第 1 页共 15 页 实验一 电阻应变计、电阻应变仪、百分表 和电测位移传感器的使用 一 实验目的与内容 本实验的目的是： 1、了解电阻应变计、电阻应变仪、百分表和电测位移传感器的构造； 2、通过等强度梁的加载实验，掌握电阻应变计、电阻应变仪、百分表和电测位移传感器的使用方法； 3、了解机械测量和电测测量的特点； 4、了解应变测试中不同电桥接法以及相应的桥臂特性； 5、掌握实验数据处理方法。 实验的主要内容和实施过程简述如下： 主要内容： 1、观察和了解电阻应变计、电阻应变仪、百分表和电测位移传感器的外型和构造； 2、观察和了解电阻应变计的使用方法、操作过程（选用和粘贴）； 3、观察和了解电阻应变仪的使用方法、操作过程，1 4 桥、半桥和全桥的接法等； 4、观察和了解百分表和电测位移传感器的使用方法（安装、操作过程与读数等）； 5、用电阻应变计和电阻应变仪测量等强度梁截面应变，用百分表和电测位移传感器量等强度梁的挠度，并进行相应的数据处理、编写实验报告。 实施过程： 1 、 用游标卡尺和钢皮尺测量等强度梁的几何尺寸并进行记录； 2 、 采纳位移标定支架，对 YHD-30 型位移传感器进行线性和重复性标定； 3 、 检查等强度梁的加载位置、砝码等； 4 、 检查等强度梁的应变测点的位置、应变计的粘贴质量等； 5 、 按要求安装百分表和电测位移传感器，调零； 6、按《实验指导书》中的 4 个半桥接法、4 个全桥接法进行桥路的连接组合，调零，进行桥臂测量；然后进行电阻应变多点测试。 7 、 预加载，检查仪器工作状态； 正式加载，应重复三次，每次对仪器进行读数和记录，并填入实验报告相应的表格。 、8． 《建筑结构试验》实验报告第 2 页共 15 页 二 实验数据记录和整理 实验概况表 实验时间： 2024.12.03 实验地点： 同济大学结构实验室 实验指导老师： 实验小组成员： 等强度梁几何尺寸表 (mm) 表 1-1 L B bx bx x x h 2121300 45.7 30.8 15.7 200 100 3.7 挠度测量表表 1-2 荷载(N) 加载 K=2.06 K=2.00 修正系数 K=K K YHDYHD 仪仪 30N 应变读数 全桥接法 ) ((f) (g) (e) (h) 次数 百分表 1 ? 01 YHD-30 型位移传感器 标定...
