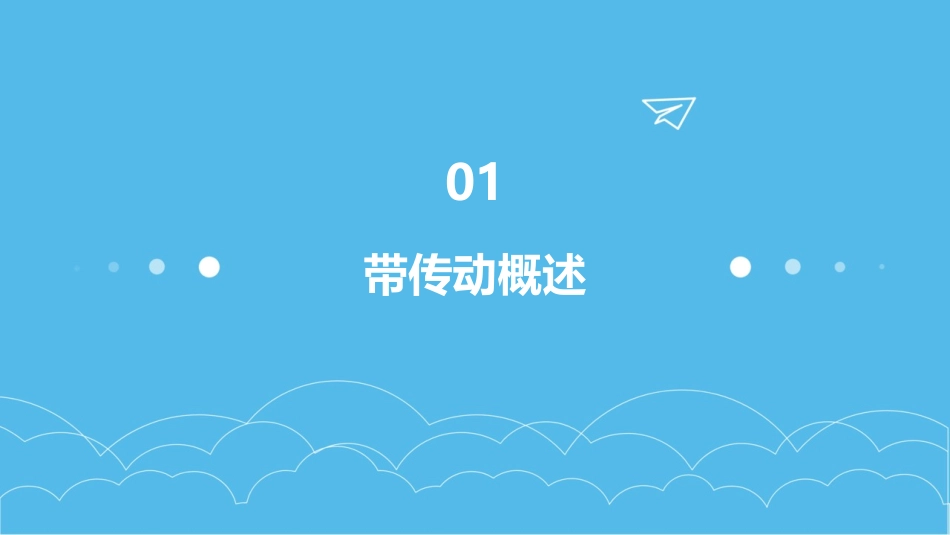

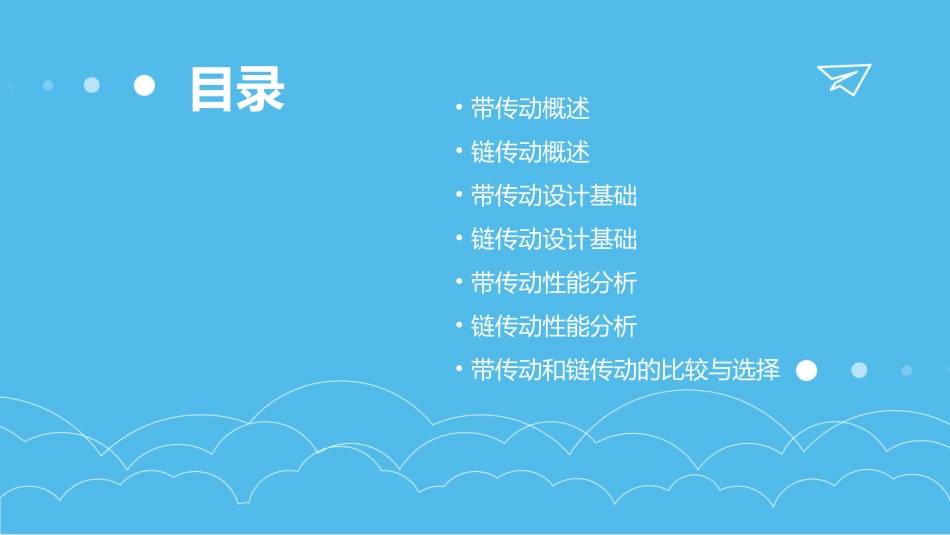

机械设计基础带传动和链传动课件pptx目录•带传动概述•链传动概述•带传动设计基础•链传动设计基础•带传动性能分析•链传动性能分析•带传动和链传动的比较与选择带传动概述0101定义02工作原理带传动是一种通过传动带（或称皮带）与带轮之间的摩擦力来传递运动和动力的机械传动方式。当主动轮旋转时，通过摩擦力使传动带张紧并带动从动轮旋转，从而实现动力的传递。定义与工作原理•类型：根据传动带的截面形状，带传动可分为平带传动、V带传动、多楔带传动和同步带传动等。带传动类型及特点特点结构简单，制造成本低；适用于中心距较大的场合；带传动类型及特点01具有良好的缓冲和吸振能力；02传动平稳，噪音小；03过载时，带会在带轮上打滑，起到过载保护作用。带传动类型及特点发展趋势高性能传动带的研发与应用，如耐高温、耐磨损、高强度等特性的传动带；绿色环保材料的应用，如可降解材料制成的传动带，以降低对环境的影响。智能化与自动化技术的应用，如自动张紧装置、故障检测与预警系统等；应用领域：带传动广泛应用于各种机械设备中，如汽车、机床、农业机械、纺织机械等。应用领域与发展趋势链传动概述020102链传动是由主动链轮、从动链轮和绕在两轮上的闭合链条所组成的一种机械传动。靠链与链轮轮齿的啮合来传递运动和动力，属于具有中间挠性件的啮合传动。定义工作原理定义与工作原理根据用途不同，链可分为传动链、输送链、拉曳链和专用特种链四种。类型与带传动相比，链传动没有弹性滑动和打滑，能保持准确的平均传动比；需要的张紧力小，作用于轴的压力也小，可减少轴承的摩擦损失；结构紧凑；能在温度较高、有油污等恶劣环境条件下工作。特点链传动类型及特点应用领域链传动被广泛应用于各种机械设备中，如自行车、摩托车、汽车、工程机械、农业机械、机床、起重运输机械、石油化工机械、轻工机械、食品机械、包装机械和医疗器械等。发展趋势随着科技的不断进步和工业的不断发展，链传动的应用领域将会更加广泛，同时对其性能和质量的要求也将不断提高。未来，链传动将向着高速、重载、低噪声、长寿命、高可靠性等方向发展。应用领域与发展趋势带传动设计基础03带的材料与结构选择材料选择根据传动功率、速度、工作环境等条件选择合适的带材料，如橡胶、聚氨酯等。结构选择根据带的类型（如平带、V带、多楔带等）和传动要求选择合适的带结构，如单层或多层、有无横向刚度等。确定带轮的基准直径、轮槽形状和尺寸、轮毂结构和尺寸等。根据传动功率、速度、带的类型和结构等因素，采用经验公式或图表法进行带轮设计。带轮设计要素及方法设计方法设计要素为确保带传动的正常工作，需要设置张紧装置，如张紧轮、张紧螺栓等。张紧装置根据带的松紧程度和传动要求，采用定期张紧、自动张紧或手动张紧等方法进行调整。同时，还需注意调整过程中的安全事项和操作规程。调整方法张紧装置与调整方法链传动设计基础0401链条材料常用材料包括碳钢、合金钢、不锈钢等，选择时需考虑强度、耐磨性、耐腐蚀性等因素。02链条结构根据传动需求和空间限制，选择合适的链条结构，如滚子链、套筒链等。03链条规格根据传递功率和转速等参数，选择合适的链条规格，确保传动的可靠性和稳定性。链条材料与结构选择链轮齿形链轮齿形应与链条相匹配，保证啮合平稳，减小噪音和磨损。链轮材料常用材料包括碳钢、铸铁等，选择时需考虑强度、耐磨性等因素。链轮结构根据安装方式和空间限制，选择合适的链轮结构，如整体式、组合式等。设计方法根据传递功率、转速等参数，结合链轮齿形、材料等要素，进行链轮设计计算，确保传动的准确性和稳定性。链轮设计要素及方法010203根据传动条件和工作环境，选择合适的润滑方式，如油润滑、脂润滑等。润滑方式为防止灰尘、水分等杂质侵入传动系统，需采取密封措施，如安装防尘罩、密封圈等。密封措施为确保传动的正常运行和延长使用寿命，需定期进行检查与维护，如清洗链条、更换润滑油等。定期检查与维护润滑与密封措施带传动性能分析0503影响因素带的材料、截面形状、带轮直径、张紧力等因素都会影响带的应力和变形。01带的应力分布在带传动过程中，...
