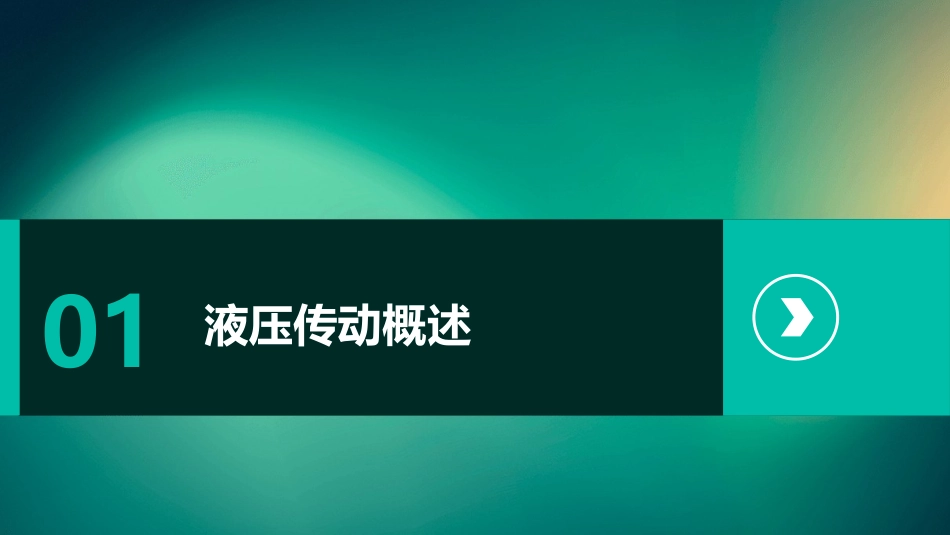

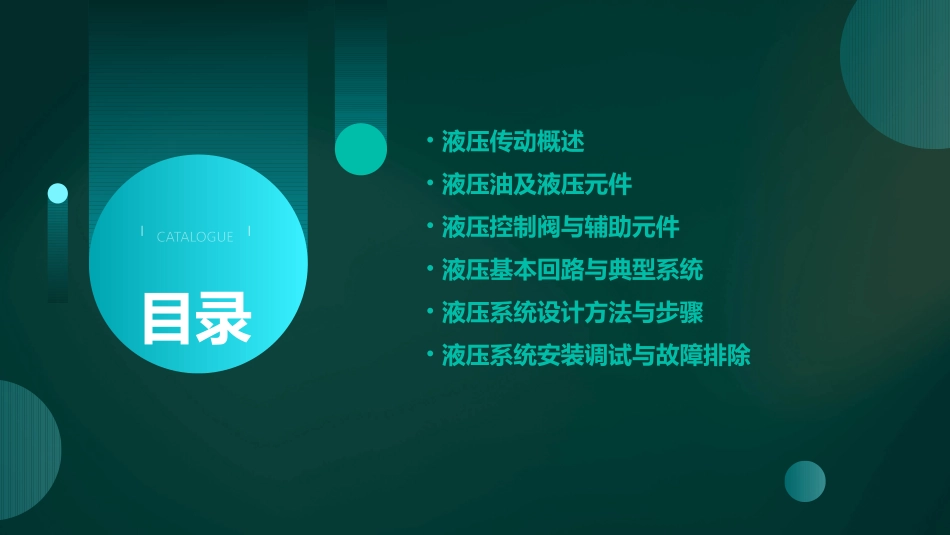

液压基础知识培训PPT课件CATALOGUE目录•液压传动概述•液压油及液压元件•液压控制阀与辅助元件•液压基本回路与典型系统•液压系统设计方法与步骤•液压系统安装调试与故障排除01液压传动概述利用液体作为工作介质来传递动力和运动的传动方式。液压传动定义基于帕斯卡原理，通过液体在密闭容器内传递压强，实现力的放大、方向改变和速度调节等。液压传动原理液压传动定义与原理动力元件执行元件控制元件辅助元件液压传动系统组成将原动机的机械能转换为液体的压力能，如液压泵。对液体的压力、流量和方向进行控制，如压力阀、流量阀和方向阀等。将液体的压力能转换为机械能，以驱动工作机构运动，如液压缸和液压马达。包括油箱、滤油器、冷却器、加热器、蓄能器、油管和管接头等，用于保证系统正常工作。优点传动平稳，易于实现无级调速；能承受较大的负载和冲击；液压传动优缺点及应用领域易于实现自动化和远程控制；结构紧凑，布局灵活。缺点液压传动优缺点及应用领域传动效率相对较低；对油温变化较敏感；需要专门的维护和保养。液压传动优缺点及应用领域工业领域如机床、塑料机械、冶金机械等；交通运输领域如汽车、船舶、飞机等；液压传动优缺点及应用领域军事领域如坦克、导弹发射装置等；其他领域如建筑、农业、林业等。液压传动优缺点及应用领域02液压油及液压元件矿物油、合成油、水基液压油等。液压油种类粘度、粘度指数、闪点、倾点、抗乳化性、抗泡性、氧化安定性等。性能要求液压油种类与性能要求工作原理依靠密封容积的变化实现吸油和压油。类型齿轮泵、叶片泵、柱塞泵等。液压泵工作原理及类型液压马达工作原理及类型工作原理将液压能转换为机械能，输出旋转运动。类型齿轮马达、叶片马达、柱塞马达等。将液压能转换为机械能，输出直线往复运动。活塞缸、柱塞缸等。液压缸工作原理及类型类型工作原理03液压控制阀与辅助元件通过改变油液流动方向来控制执行元件的运动方向。原理单向阀、换向阀。类型方向控制阀原理及类型VS通过改变油路中的压力来控制执行元件的运动状态。类型溢流阀、减压阀、顺序阀、压力继电器。原理压力控制阀原理及类型流量控制阀原理及类型通过改变油路中的流量来控制执行元件的运动速度。原理节流阀、调速阀、分流集流阀。类型辅助元件功能介绍油管及油管接头蓄能器连接液压元件，输送油液。储存能量，减小压力波动和冲击。油箱滤油器密封件储存油液，散热、沉淀杂质。过滤油液中的杂质，保证油液清洁。防止油液泄漏，保证系统正常工作。04液压基本回路与典型系统压力控制回路分析调压回路通过溢流阀或减压阀调节系统或支路压力，保持恒定或限定最高压力。减压回路使系统中的某一部分油路获得比主油路低的稳定压力，用于夹紧、定位等。保压回路使系统在液压缸不动或仅有微小位移的工况下保持稳定不变的压力。卸荷回路在液压泵不停止转动的情况下，使其输出的流量在零压状态下流回油箱，以减少功率损失，降低系统发热，延长泵和电动机的寿命。通过改变液压缸的输入流量或改变液压缸的有效作用面积来实现调速。调速回路快速运动回路速度换接回路使液压缸获得快速运动，以提高工作效率或满足特定工艺要求。实现液压缸在两个或多个不同速度之间平稳切换。030201速度控制回路分析实现液压缸运动方向的改变，以满足工作循环的要求。使液压缸在任意位置上停留，且停留后不会因外力作用而移动位置的回路。换向回路锁紧回路方向控制回路分析123实现工作台的快速进给、工进、快退和停止等动作。组合机床动力滑台液压系统实现工作台的往复运动、砂轮的横向进给和垂直进给等动作。万能外圆磨床液压系统实现合模、注射、保压、预塑、开模和顶出制品等动作。塑料注射成型机液压系统典型液压系统实例分析05液压系统设计方法与步骤确定执行元件的负载特性、速度特性和精度要求分析系统工作环境和安装空间限制明确系统工作压力、流量、温度等关键参数明确设计要求和参数确定根据系统压力和流量需求，选择合适的液压泵和马达根据执行元件的负载特性和速度特性，选择合适的液压阀和辅助元件根据系统功能和性能要求，选择合适的液压回路和控制系统选择合适元件...
