BIM实施方案概述

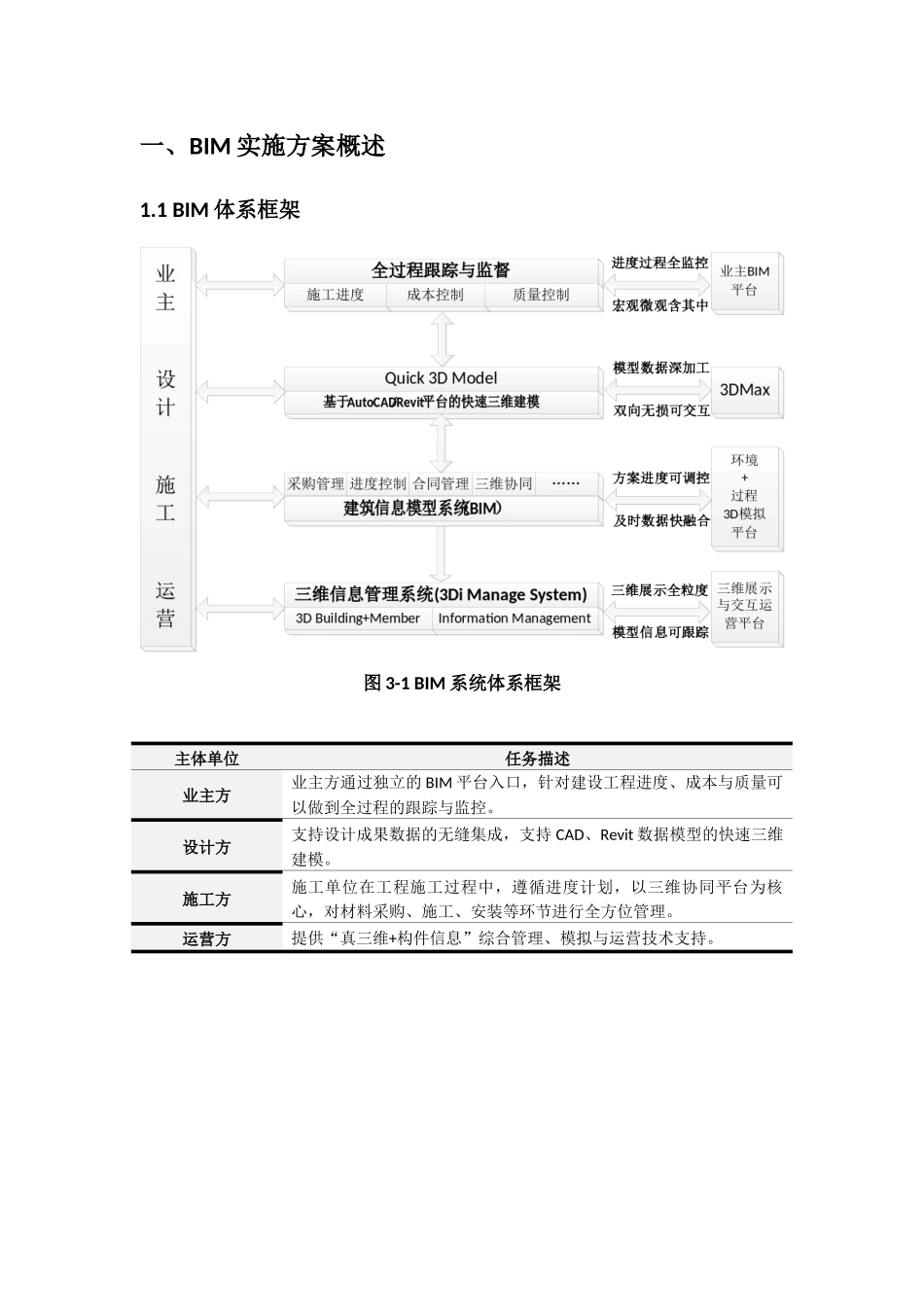

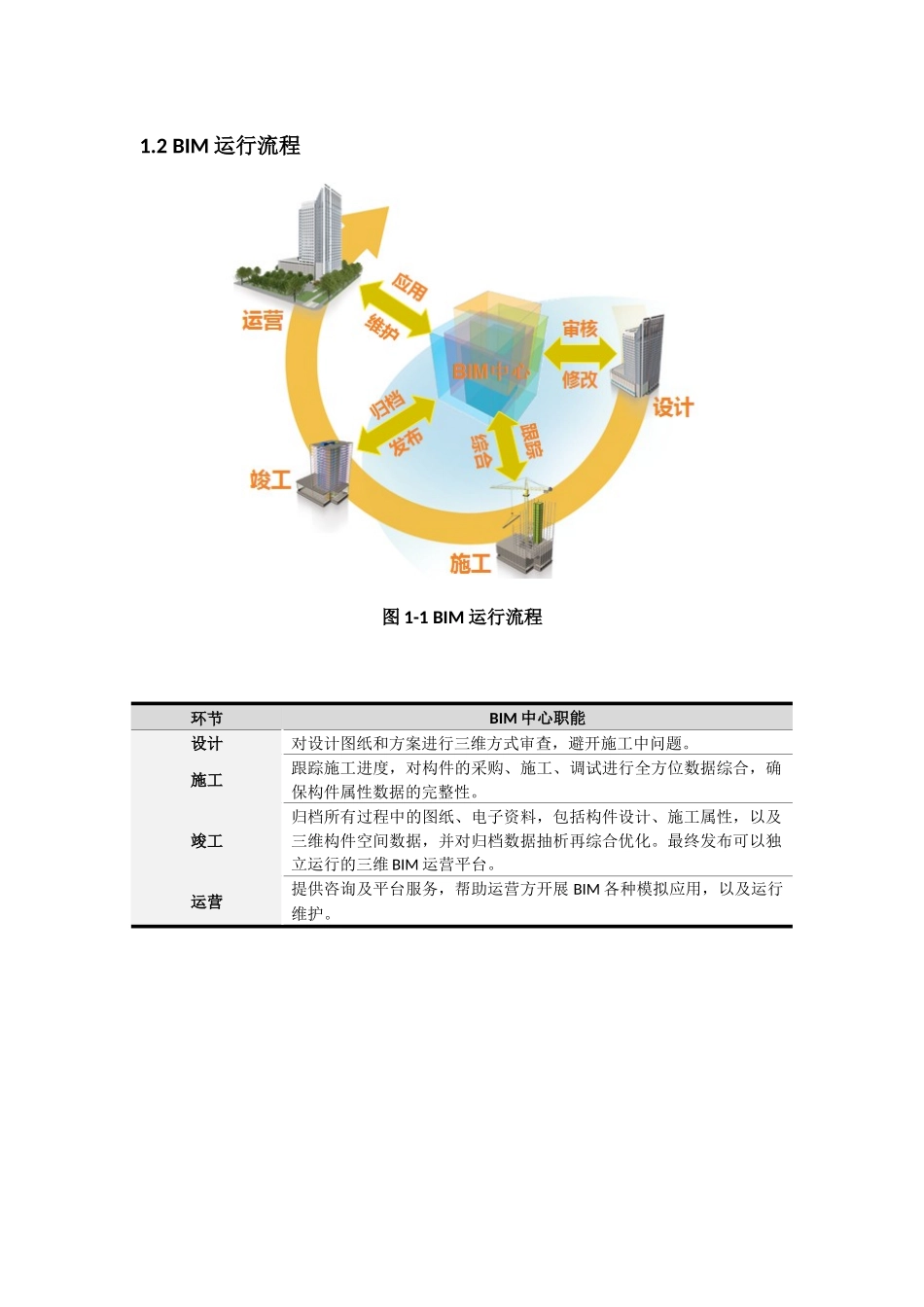

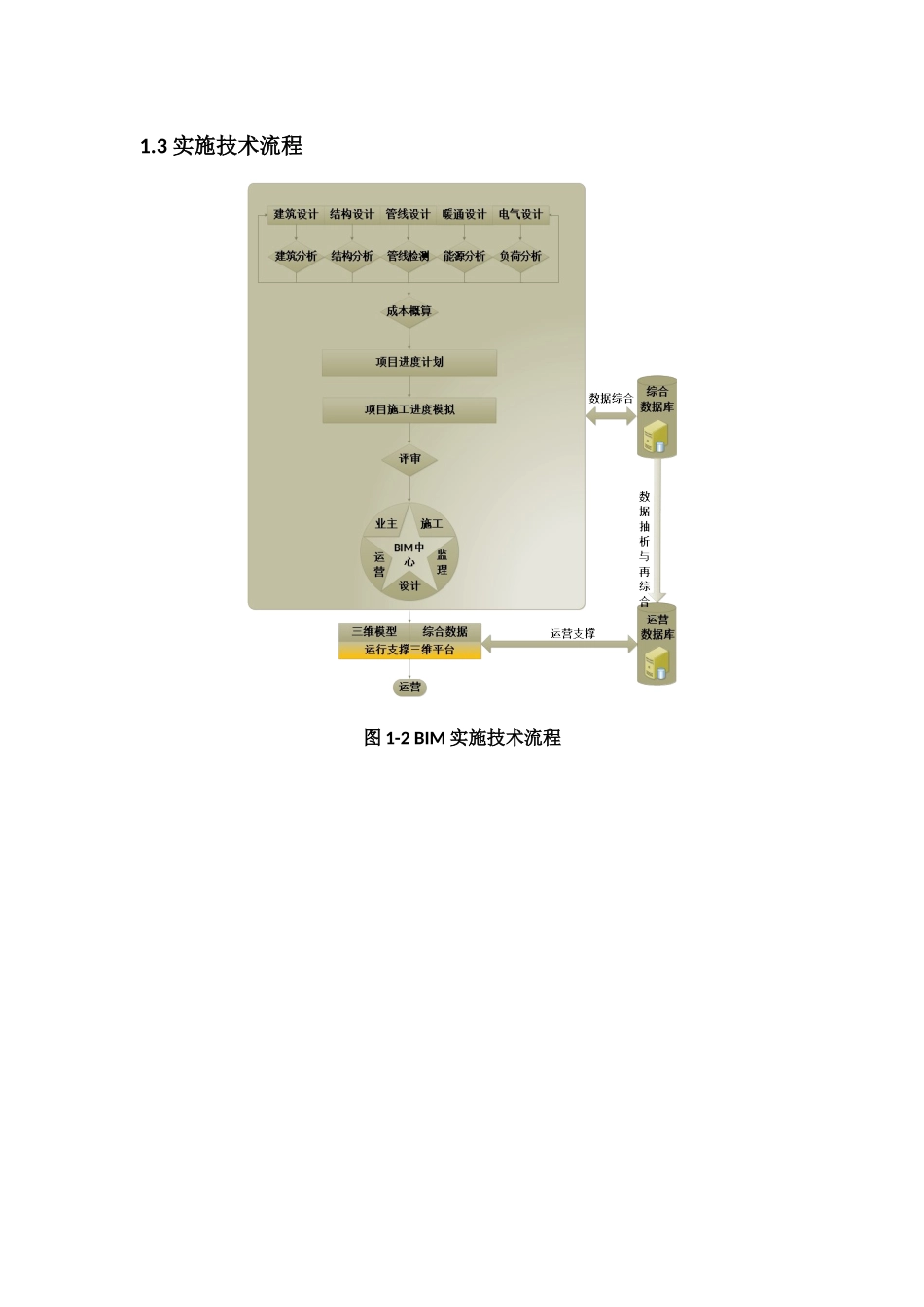

一、BIM 实施方案概述1.1 BIM 体系框架图 3-1 BIM 系统体系框架主体单位任务描述业主方业主方通过独立的 BIM 平台入口，针对建设工程进度、成本与质量可以做到全过程的跟踪与监控。设计方支持设计成果数据的无缝集成，支持 CAD、Revit 数据模型的快速三维建模。施工方施工单位在工程施工过程中，遵循进度计划，以三维协同平台为核心，对材料采购、施工、安装等环节进行全方位管理。运营方提供“真三维+构件信息”综合管理、模拟与运营技术支持。1.2 BIM 运行流程图 1-1 BIM 运行流程环节BIM 中心职能设计对设计图纸和方案进行三维方式审查，避开施工中问题。施工跟踪施工进度，对构件的采购、施工、调试进行全方位数据综合，确保构件属性数据的完整性。竣工归档所有过程中的图纸、电子资料，包括构件设计、施工属性，以及三维构件空间数据，并对归档数据抽析再综合优化。最终发布可以独立运行的三维 BIM 运营平台。运营提供咨询及平台服务，帮助运营方开展 BIM 各种模拟应用，以及运行维护。1.3 实施技术流程图 1-2 BIM 实施技术流程环节技术支撑输出结果设计环节基于 Revit 和 AutoCAD 的各种专业分析功能由设计方自检完成，可采纳 Revit 或第三方软件。BIM中心仅提供基于 Revit 和 AutoCAD 模型转换插件，支持 Revit 和 AutoCAD 与三维构件（BIM 自行管理）的无缝转换。1、 建筑 3D 模型+构件三维模型；2、 构件空间关系+拓扑关系+构件联通关系3、 建筑属性+构建属性施工过程根据设计方案提交施工进度，BIM 中心提供基于三维场景的施工进度模拟，能有效解决施工过程中出现返工和重修设计方案问题。1、 基于三维建筑和构件的专业分析；2、 基于规划与实际施工进度的三维模拟；3、 基于构件的采购、施工、安装过程属性综合；竣工验收后台数据库采纳抽析与再综合，优化模型的空间和属性数据，规整入库各种文档资料数据，为后期运营维护提供必需的数据支持。1、 资料打包入库，包含设计、报告、合同等文本、图片格式；2、 三维建筑和构件模型规整入库，包含历史版本；3、 构件属性入库。运营维持提供独立运行的三维建筑信息运营平台，支持构件和属性的更新维护，提供分类显示、查询统计、三维漫游等相关应用。1.4 功能规划 本 BIM 系统采纳模块化设计思路，各角色单位登陆各自独立的系统模块。主要分为：业主 BIM、设计 BIM、施工 BIM、监理BIM、运营 BIM 和 BIM 中心，其中 BIM 中...
