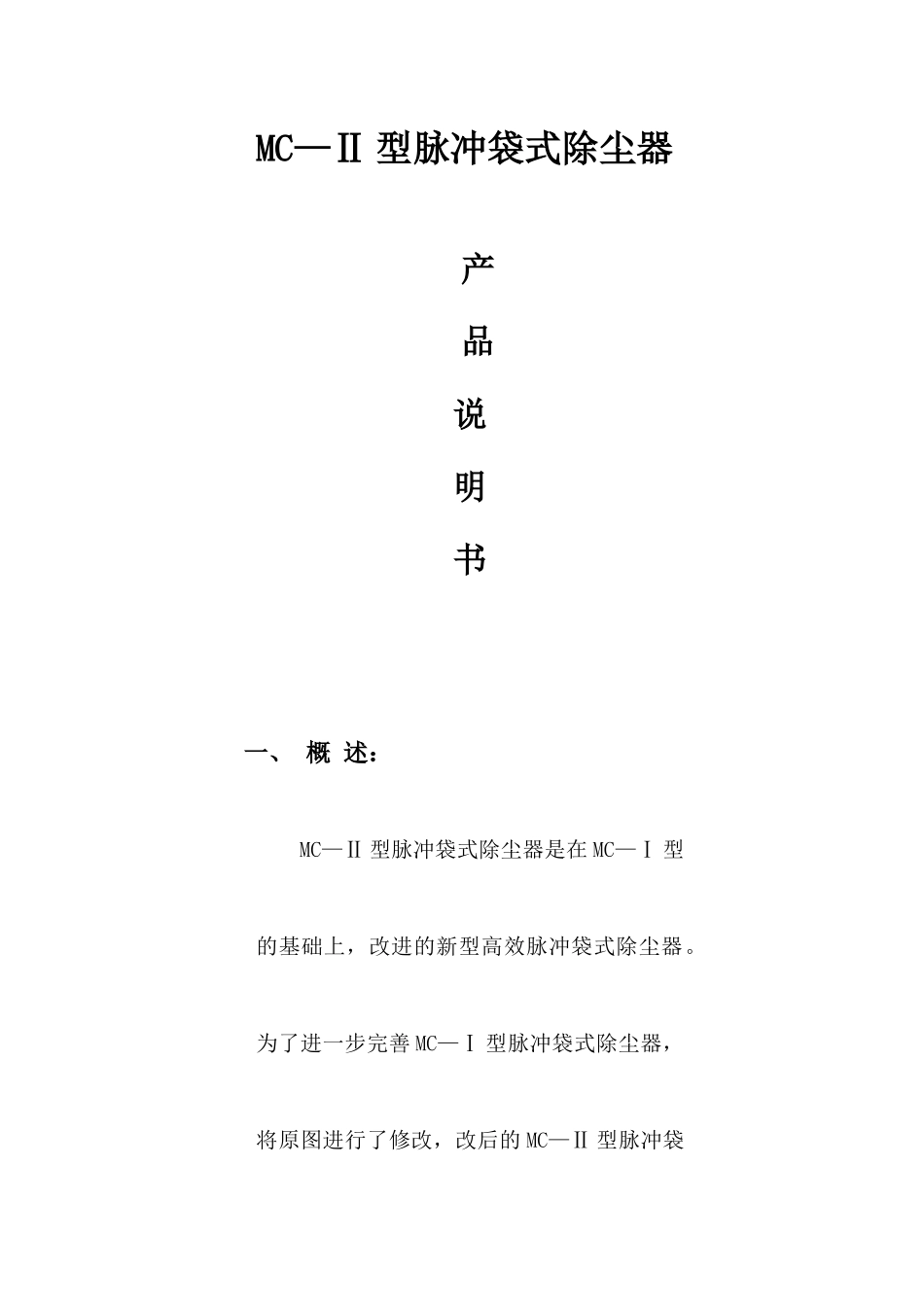

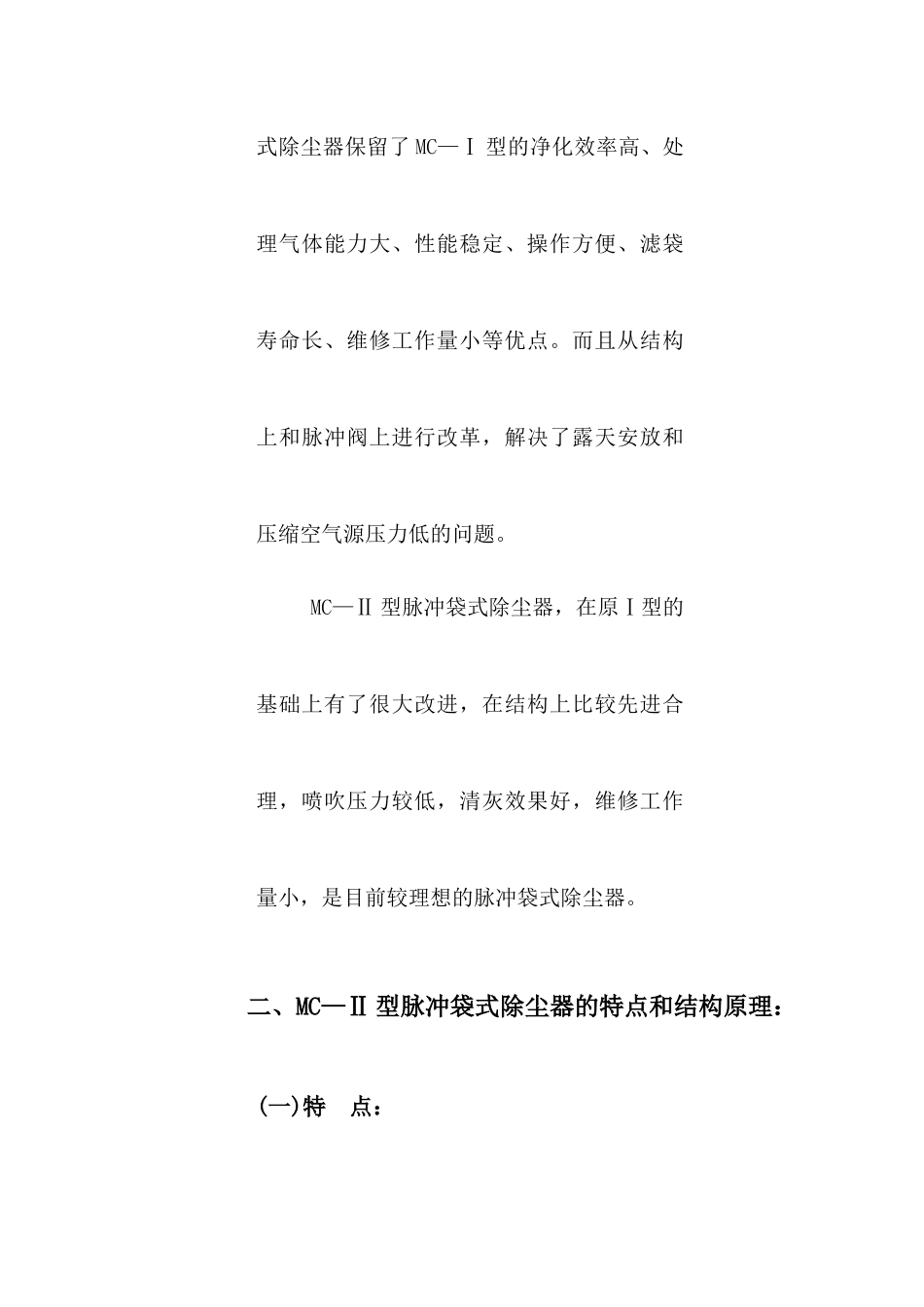

MC—Ⅱ 型脉冲袋式除尘器 产 品 说 明 书 一、 概 述： MC—Ⅱ 型脉冲袋式除尘器是在 MC—Ⅰ 型的基础上，改进的新型高效脉冲袋式除尘器。为了进一步完善 MC—Ⅰ 型脉冲袋式除尘器，将原图进行了修改，改后的 MC—Ⅱ 型脉冲袋式除尘器保留了 MC—Ⅰ 型的净化效率高、处理气体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气源压力低的问题。 MC—Ⅱ 型脉冲袋式除尘器，在原Ⅰ型的基础上有了很大改进，在结构上比较先进合理，喷吹压力较低，清灰效果好，维修工作量小，是目前较理想的脉冲袋式除尘器。 二、MC—Ⅱ 型脉冲袋式除尘器的特点和结构原理： (一)特 点： 1.MC—Ⅱ 型脉冲袋式除尘器在保留了原 MC—Ⅰ 型除尘器优点的基础上，采纳了低阻力的 QMF—20P 型脉冲阀，使除尘器的控制系统和过滤袋等的寿命比 MC—Ⅰ 型延长一倍以上，减少了维修工作量。2.清灰用压缩空气从原来的 5—7 公斤/厘米 2压力，降到现在的 3 公斤/厘米 2压力，但清灰效果仍可达到 5—7公斤/厘米 2压力的效果，从而扩大了使用范围。3.由于结构上的改进，增强了设备的严密性，漏风量能够低于 10%，进一步提高了产品质量。4.改革了揭盖装置，滤袋固定方法，为设备检修和维护改善了劳动条件。5.喷吹装置增加了防护罩，盖板结构采纳了防雨措施，使除尘器在露天放置不需另设防雨棚，减少了建设投资。6.清灰部分原来搅龙去掉，装置了 YJD 系列型自动回转排灰阀组合关风器。扩大了清灰使用效果，减少了维修，封密严排灰快。 ( 二 ) 结 构 原 理 ： 河 北 献 县 除 尘 设 备 厂 www.xxccw.com 提供MC—Ⅱ 型脉冲袋式除尘器的基本结构如图 1 所示，它主要由五部分组成。1.上箱体：由可掀起的盖板和出风口组成；2.中箱体：由多孔板、滤袋装置和文氏管组成；3.下箱体：由进风口、灰斗和检查门组成；4.排灰系统：由减速装置和输灰、排灰装置组成；5.喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成；6.控制仪表采纳 JMK—2 型脉冲控制仪WMK 脉冲无触点控制仪。 序号名称序号名称１上箱体５喷吹清灰系统２中箱体６控制仪３下箱体７Ｕ型压力计４排灰系统 三、MC-Ⅱ 脉冲袋式除尘器的工作原理和技术性能： 1． 除尘器工作原理： 含尘气体由除尘器进风口进入中，下箱体，通过滤袋进入上箱体的过程中由于滤袋的各种...
