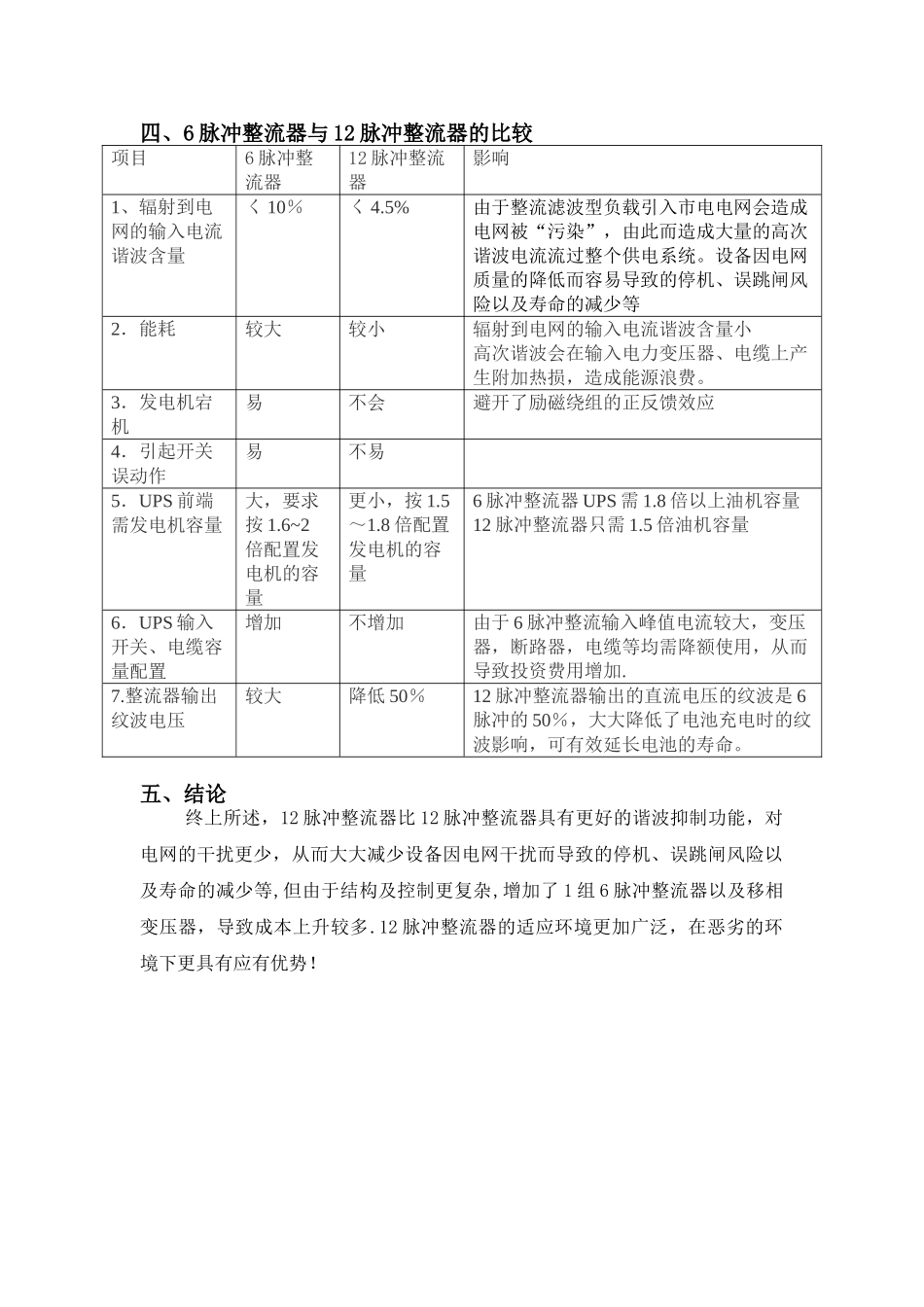

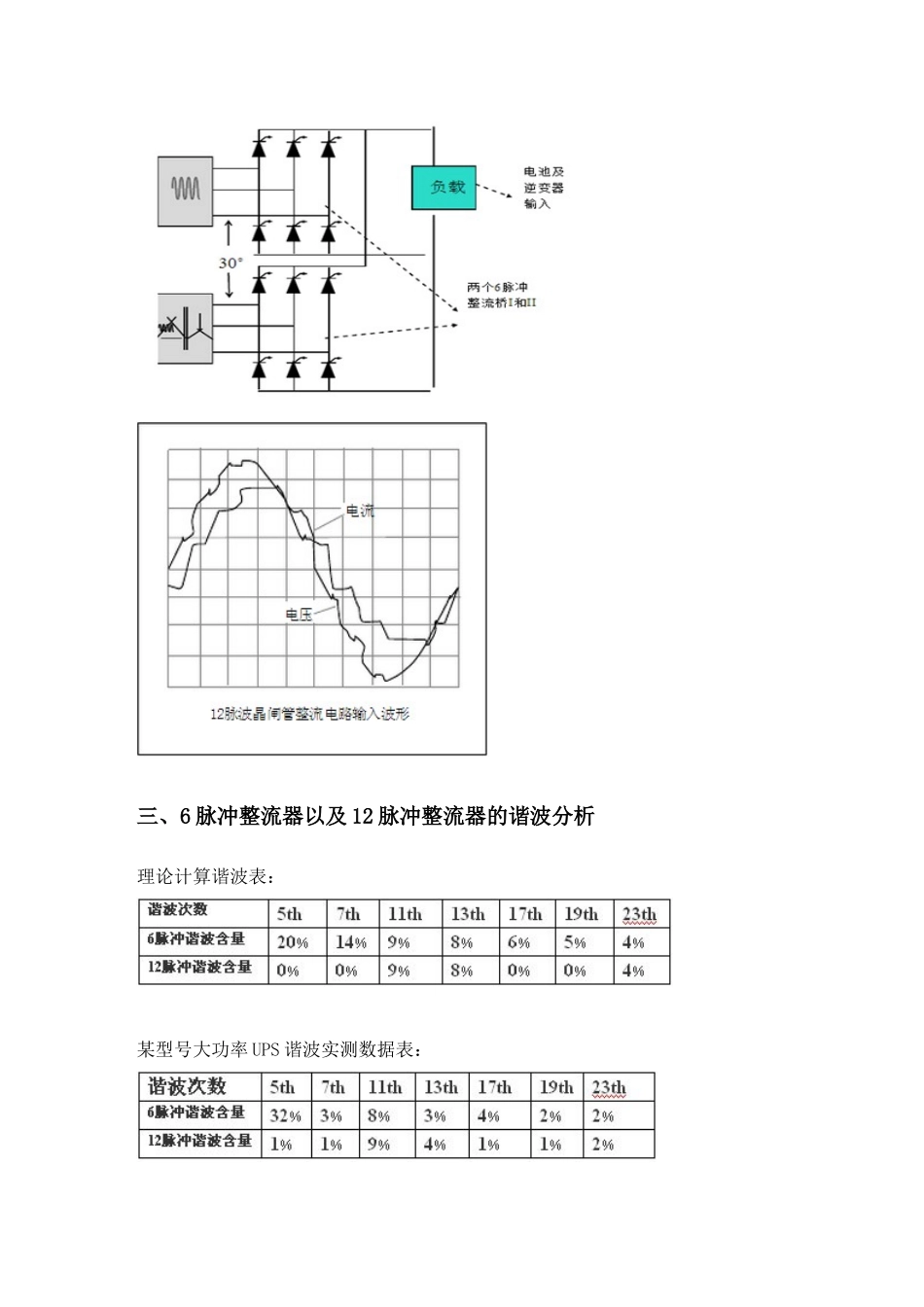

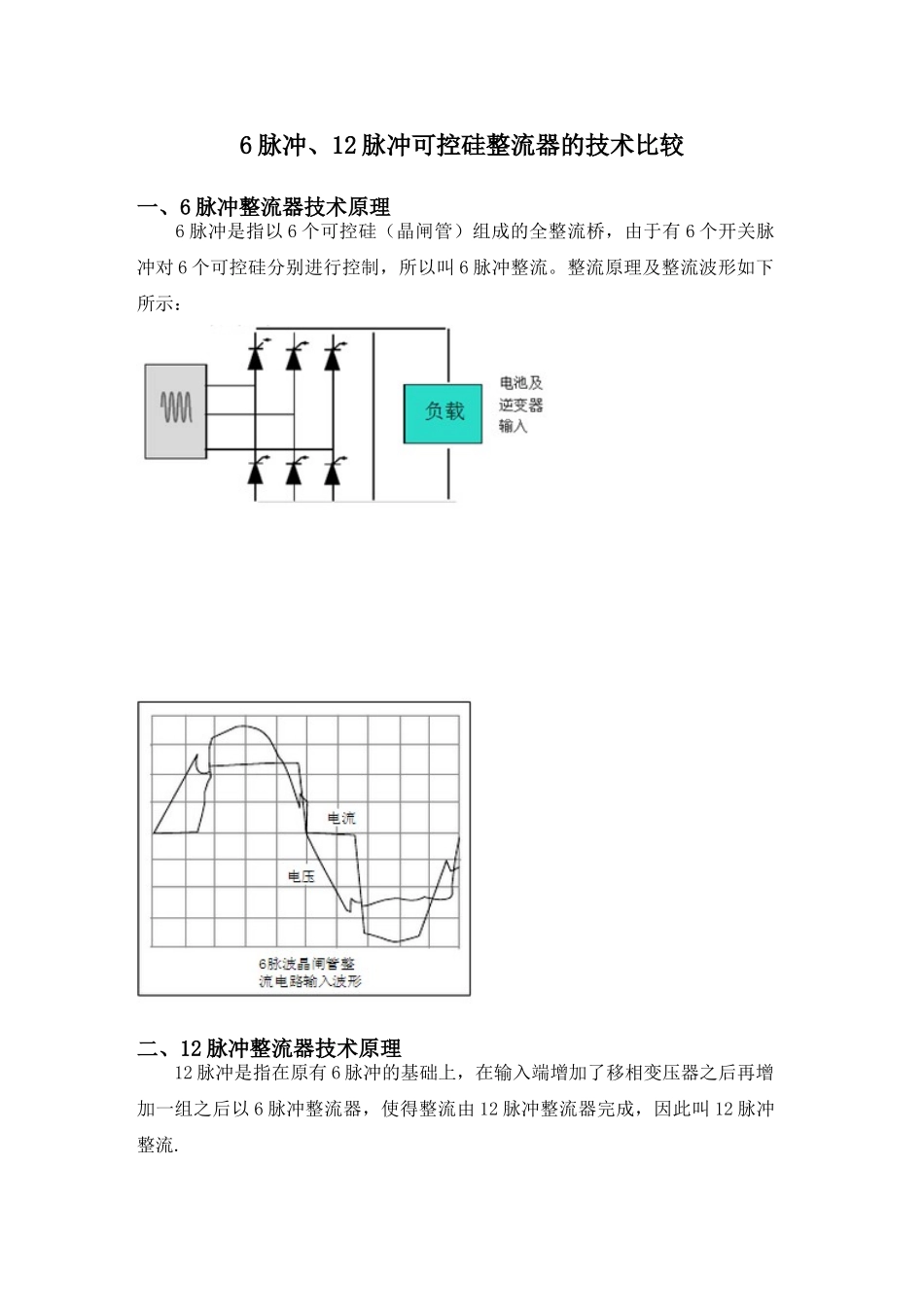

6 脉冲、12 脉冲可控硅整流器的技术比较一、6 脉冲整流器技术原理 6 脉冲是指以 6 个可控硅（晶闸管）组成的全整流桥，由于有 6 个开关脉冲对 6 个可控硅分别进行控制，所以叫 6 脉冲整流。整流原理及整流波形如下所示：二、12 脉冲整流器技术原理 12 脉冲是指在原有 6 脉冲的基础上，在输入端增加了移相变压器之后再增加一组之后以 6 脉冲整流器，使得整流由 12 脉冲整流器完成，因此叫 12 脉冲整流.三、6 脉冲整流器以及 12 脉冲整流器的谐波分析理论计算谐波表：某型号大功率 UPS 谐波实测数据表：四、6 脉冲整流器与 12 脉冲整流器的比较项目6 脉冲整流器12 脉冲整流器影响1、辐射到电网的输入电流谐波含量く 10％く 4.5%由于整流滤波型负载引入市电电网会造成电网被“污染”，由此而造成大量的高次谐波电流流过整个供电系统。设备因电网质量的降低而容易导致的停机、误跳闸风险以及寿命的减少等2．能耗较大较小辐射到电网的输入电流谐波含量小高次谐波会在输入电力变压器、电缆上产生附加热损，造成能源浪费。3．发电机宕机易不会避开了励磁绕组的正反馈效应4．引起开关误动作易不易5．UPS 前端需发电机容量大，要求按 1.6~2倍配置发电机的容量更小，按 1.5～1.8 倍配置发电机的容量6 脉冲整流器 UPS 需 1.8 倍以上油机容量12 脉冲整流器只需 1.5 倍油机容量6．UPS 输入开关、电缆容量配置增加不增加由于 6 脉冲整流输入峰值电流较大，变压器，断路器，电缆等均需降额使用，从而导致投资费用增加.7.整流器输出纹波电压较大降低 50％12 脉冲整流器输出的直流电压的纹波是 6脉冲的 50％，大大降低了电池充电时的纹波影响，可有效延长电池的寿命。五、结论 终上所述，12 脉冲整流器比 12 脉冲整流器具有更好的谐波抑制功能，对电网的干扰更少，从而大大减少设备因电网干扰而导致的停机、误跳闸风险以及寿命的减少等,但由于结构及控制更复杂,增加了 1 组 6 脉冲整流器以及移相变压器，导致成本上升较多.12 脉冲整流器的适应环境更加广泛，在恶劣的环境下更具有应有优势！
