乙炔气柜施工方案

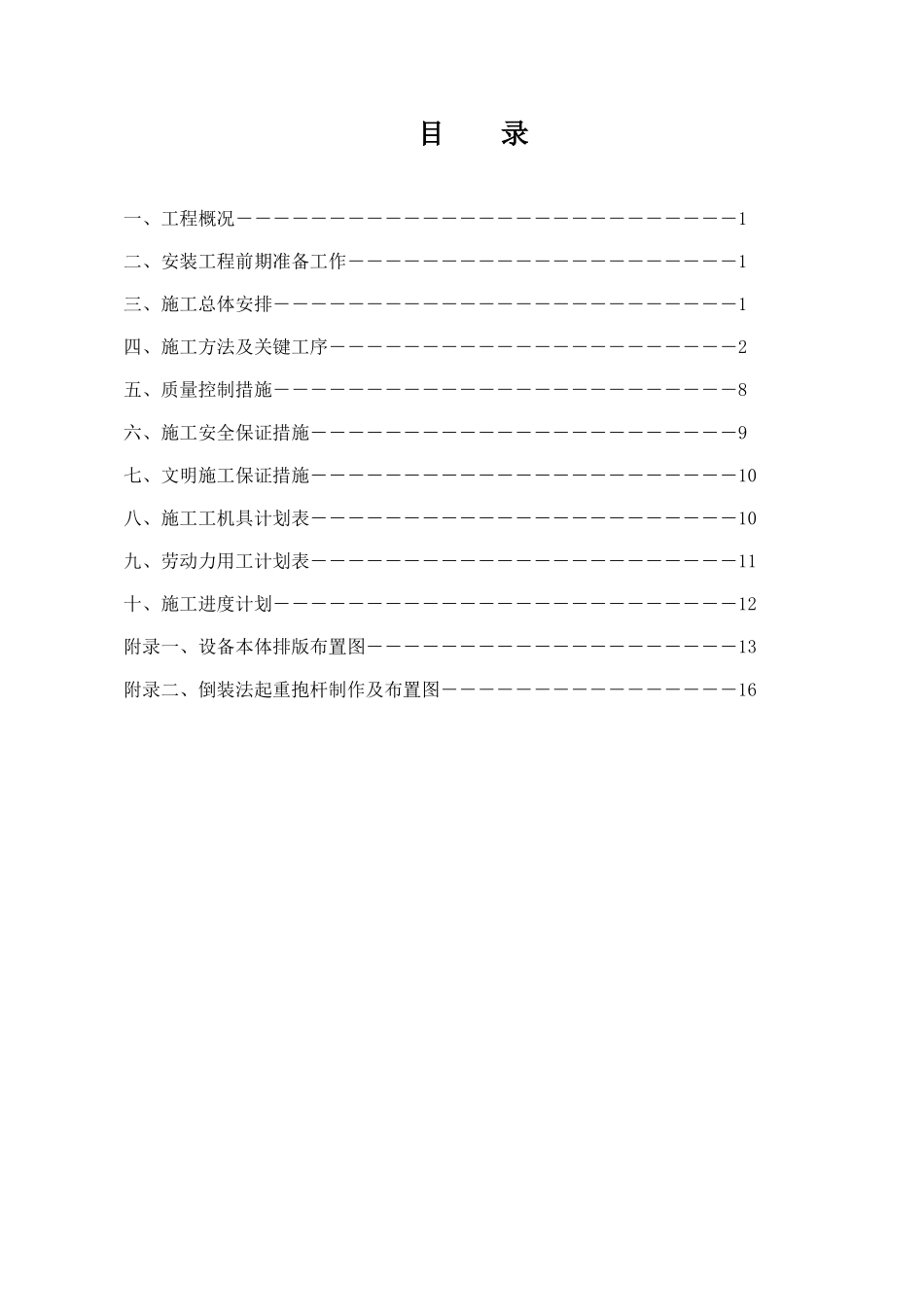

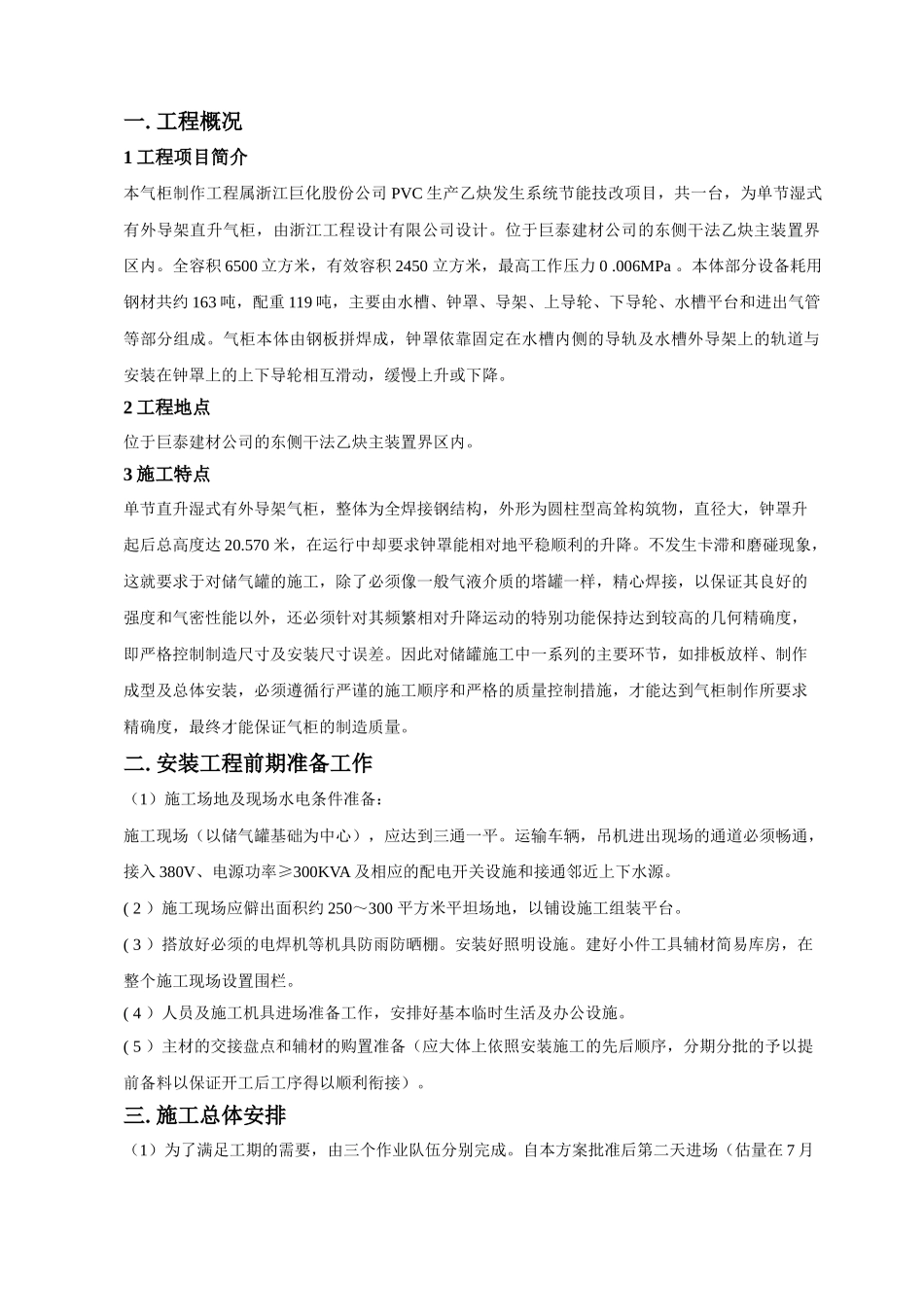

浙江巨化股份有限公司PVC 生产乙炔发生系统节能技改项目单节直升式湿式有外导架2500m 3 乙炔气柜制作安装 施 工 方 案批准： 审核： 编制： 浙江巨化工程公司安装公司二〇二五二〇二五年六月二十六日目 录一、工程概况―――――――――――――――――――――――――――1二、安装工程前期准备工作―――――――――――――――――――――1三、施工总体安排―――――――――――――――――――――――――1四、施工方法及关键工序――――――――――――――――――――――2五、质量控制措施―――――――――――――――――――――――――8六、施工安全保证措施―――――――――――――――――――――――9七、文明施工保证措施―――――――――――――――――――――――10八、施工工机具计划表―――――――――――――――――――――――10九、劳动力用工计划表―――――――――――――――――――――――11十、施工进度计划―――――――――――――――――――――――――12附录一、设备本体排版布置图――――――――――――――――――――13附录二、倒装法起重抱杆制作及布置图――――――――――――――――16一.工程概况1 工程项目简介本气柜制作工程属浙江巨化股份公司 PVC 生产乙炔发生系统节能技改项目，共一台，为单节湿式有外导架直升气柜，由浙江工程设计有限公司设计。位于巨泰建材公司的东侧干法乙炔主装置界区内。全容积 6500 立方米，有效容积 2450 立方米，最高工作压力 0 .006MPa 。本体部分设备耗用钢材共约 163 吨，配重 119 吨，主要由水槽、钟罩、导架、上导轮、下导轮、水槽平台和进出气管等部分组成。气柜本体由钢板拼焊成，钟罩依靠固定在水槽内侧的导轨及水槽外导架上的轨道与安装在钟罩上的上下导轮相互滑动，缓慢上升或下降。2 工程地点位于巨泰建材公司的东侧干法乙炔主装置界区内。3 施工特点单节直升湿式有外导架气柜，整体为全焊接钢结构，外形为圆柱型高耸构筑物，直径大，钟罩升起后总高度达 20.570 米，在运行中却要求钟罩能相对地平稳顺利的升降。不发生卡滞和磨碰现象，这就要求于对储气罐的施工，除了必须像一般气液介质的塔罐一样，精心焊接，以保证其良好的强度和气密性能以外，还必须针对其频繁相对升降运动的特别功能保持达到较高的几何精确度，即严格控制制造尺寸及安装尺寸误差。因此对储罐施工中一系列的主...
