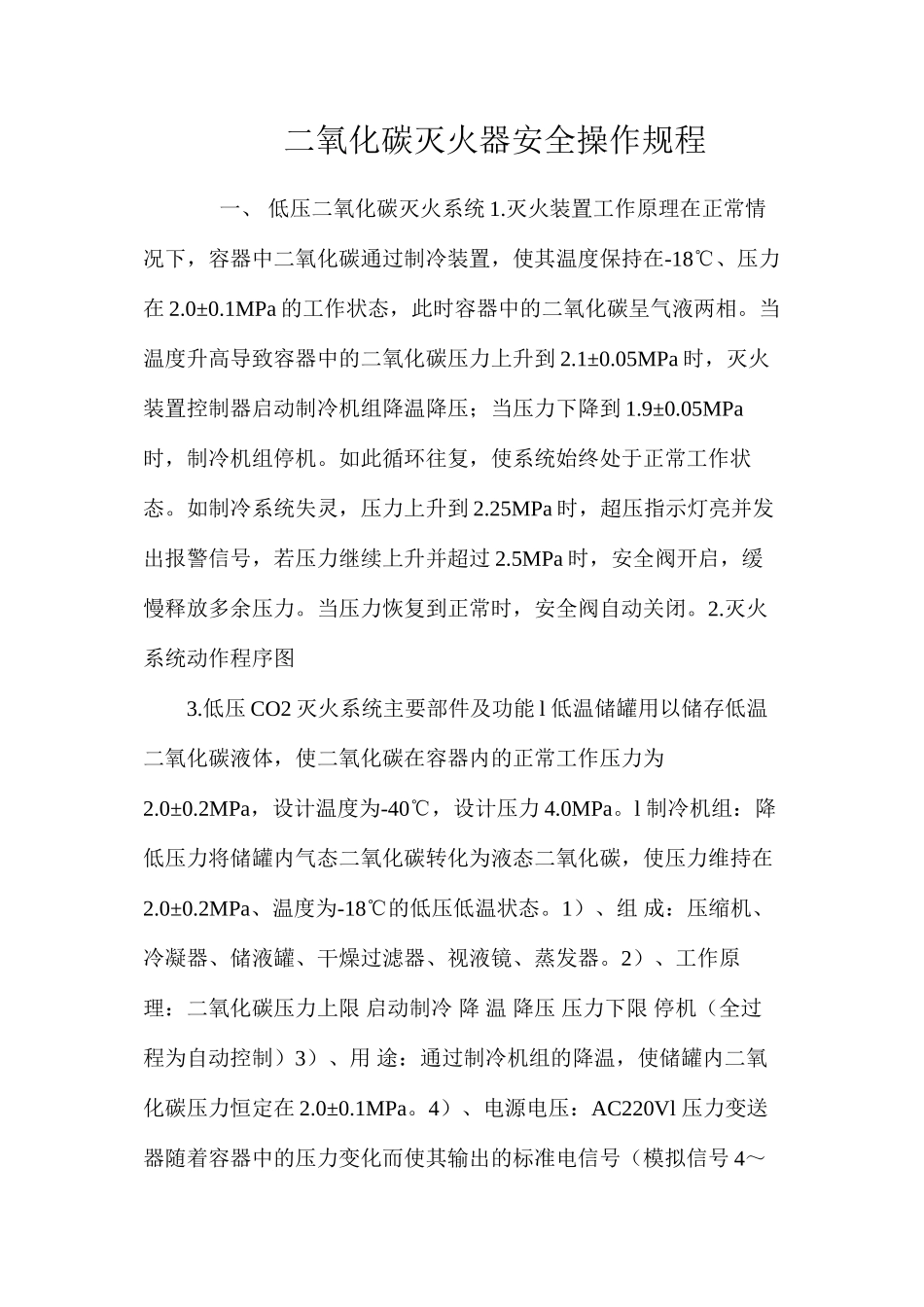

二氧化碳灭火器安全操作规程 一、 低压二氧化碳灭火系统 1.灭火装置工作原理在正常情况下，容器中二氧化碳通过制冷装置，使其温度保持在-18℃、压力在 2.0±0.1MPa 的工作状态，此时容器中的二氧化碳呈气液两相。当温度升高导致容器中的二氧化碳压力上升到 2.1±0.05MPa 时，灭火装置控制器启动制冷机组降温降压；当压力下降到 1.9±0.05MPa时，制冷机组停机。如此循环往复，使系统始终处于正常工作状态。如制冷系统失灵，压力上升到 2.25MPa 时，超压指示灯亮并发出报警信号，若压力继续上升并超过 2.5MPa 时，安全阀开启，缓慢释放多余压力。当压力恢复到正常时，安全阀自动关闭。2.灭火系统动作程序图3.低压 CO2 灭火系统主要部件及功能 l 低温储罐用以储存低温二氧化碳液体，使二氧化碳在容器内的正常工作压力为2.0±0.2MPa，设计温度为-40℃，设计压力 4.0MPa。l 制冷机组：降低压力将储罐内气态二氧化碳转化为液态二氧化碳，使压力维持在2.0±0.2MPa、温度为-18℃的低压低温状态。1 ）、组 成：压缩机、冷凝器、储液罐、干燥过滤器、视液镜、蒸发器。2）、工作原 理：二氧化碳压力上限 启动制冷 降 温 降压 压力下限 停机（全过程为自动控制）3 ）、用 途：通过制冷机组的降温，使储罐内二氧化碳压力恒定在 2.0±0.1MPa。4）、电源电压：AC220Vl 压力变送器随着容器中的压力变化而使其输出的标准电信号（模拟信号 4～20mA）变化，用于控制制冷系统压缩机的启停，从而使容器内二氧化碳的压力恒定在 2.0±0.1MPa。1 ）、组 成：应变弹簧、放大线路、压力显示报警仪 2 ）、工作原理：应变弹簧 放大线路 V/I 转换 输出 4-20mA 模数转换 压力指示 3 ）、用 途：测量容器内压力，输出模拟信号，控制制冷机组启停。l 液位传感器把液位高度的位移量转化成线性的 4—20mA 标准信号输出，从而反映储罐内液位高 度。 液位传感器适用于非导电液体的连续测试和指示，与其配套使用的数字显示调节仪在其表盘上可随时显示容器内二氧化碳液位值。l 安全阀安装在容器上用于排除容器内由于异常情况（长时间断电）所造成的介质超压安全装置。用途：安装在低压二氧化碳灭火装置中与容器直接相连的封闭管道上，当容器中的压力超过规定值上限时，安全阀开启泄压，保证容器安全，当压力降低至正常值时，安全阀复位。注意：灌装二氧化碳灭火剂后，必须打开安全阀，使其处于正常工作状态。l 总控阀用途：用于封...
