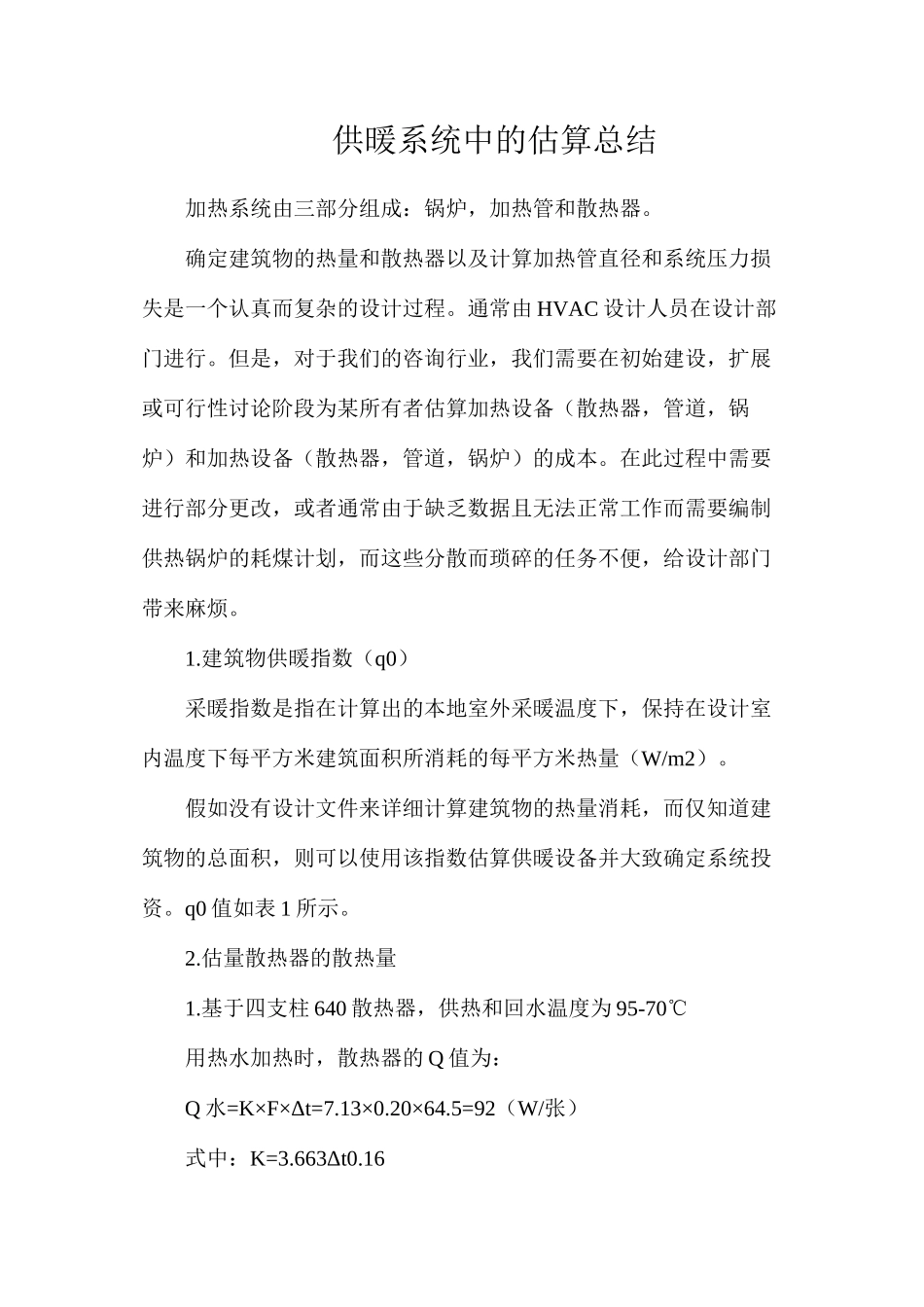

供暖系统中的估算总结

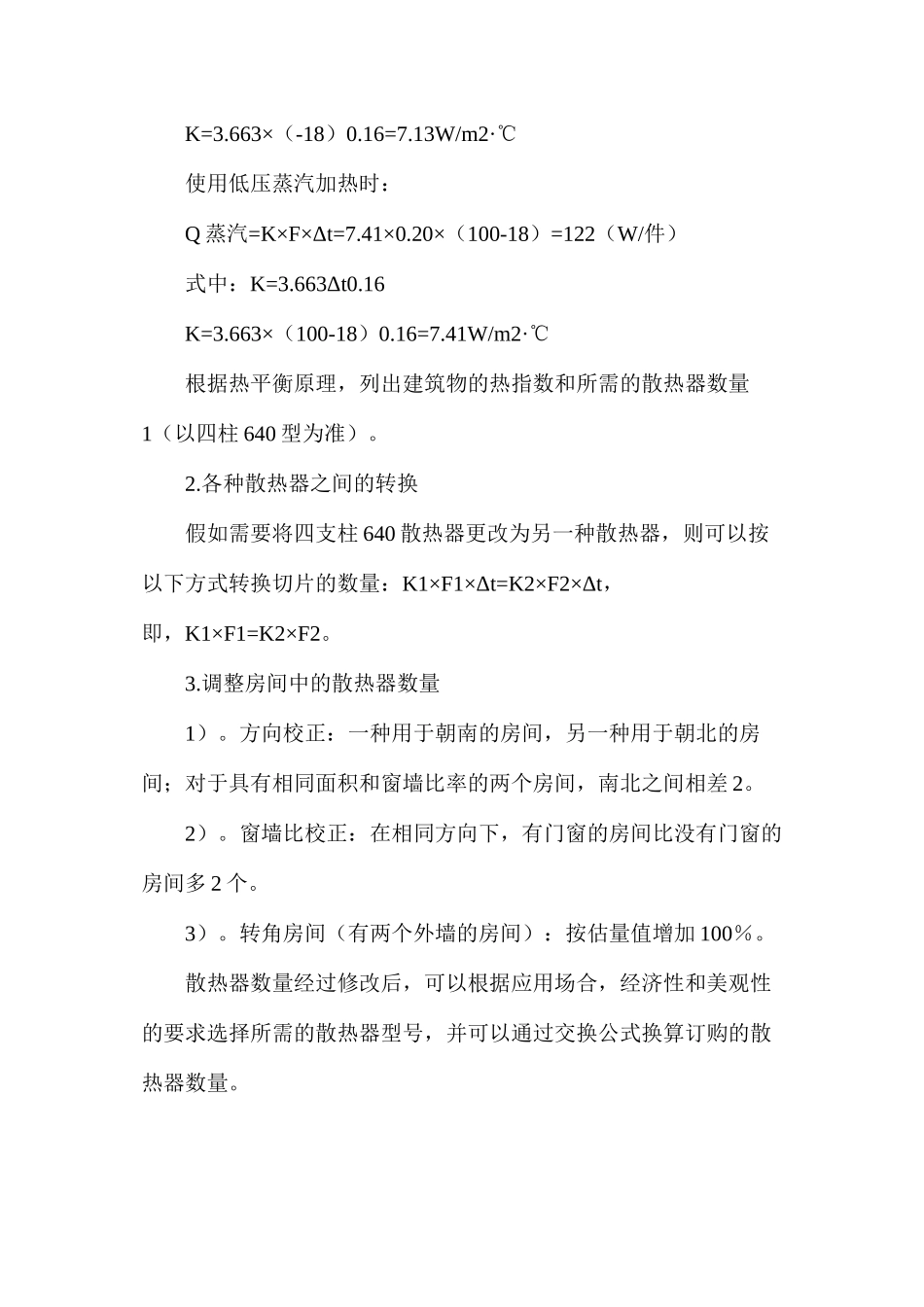

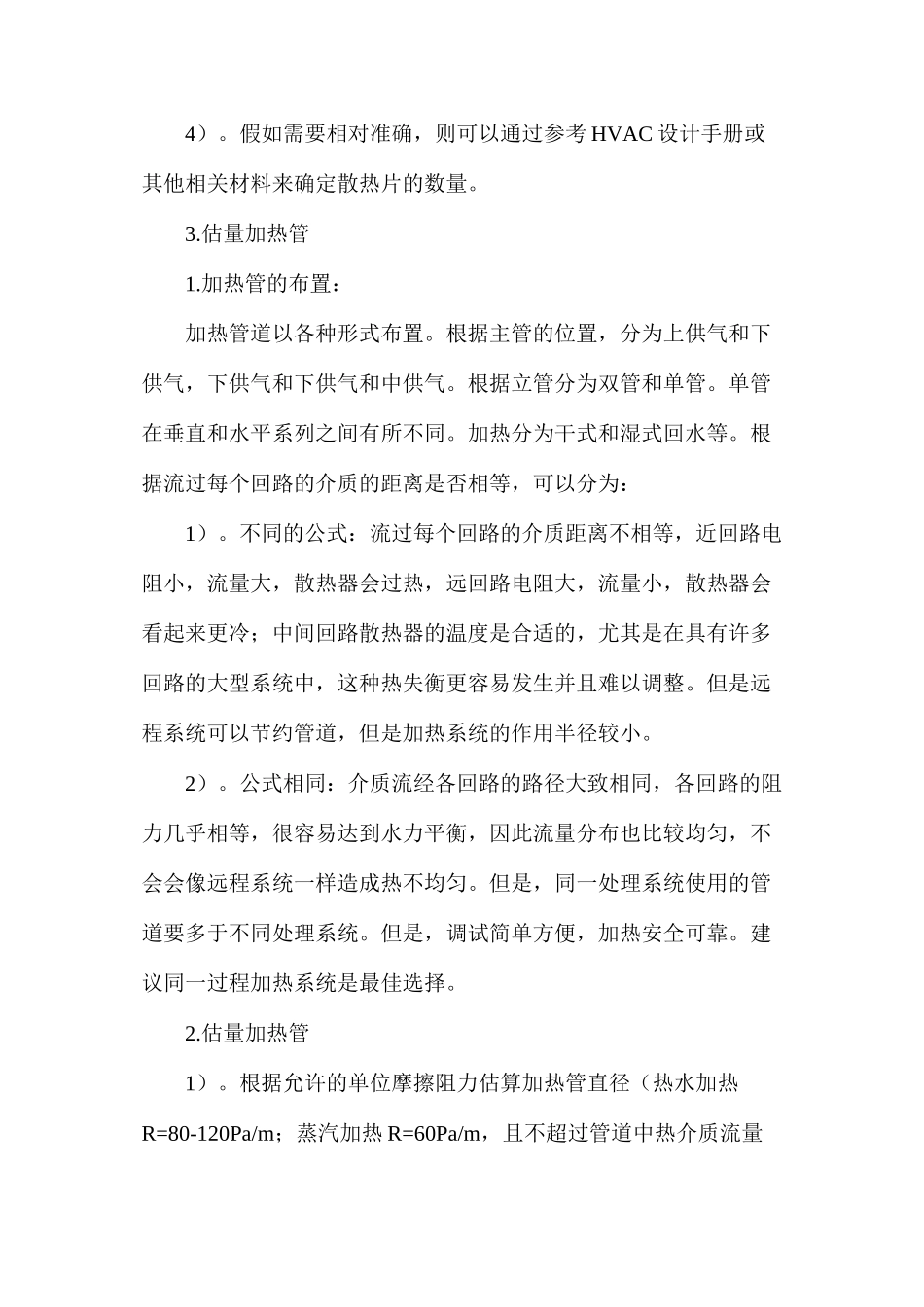

供暖系统中的估算总结加热系统由三部分组成：锅炉，加热管和散热器。确定建筑物的热量和散热器以及计算加热管直径和系统压力损失是一个认真而复杂的设计过程。通常由 HVAC 设计人员在设计部门进行。但是，对于我们的咨询行业，我们需要在初始建设，扩展或可行性讨论阶段为某所有者估算加热设备（散热器，管道，锅炉）和加热设备（散热器，管道，锅炉）的成本。在此过程中需要进行部分更改，或者通常由于缺乏数据且无法正常工作而需要编制供热锅炉的耗煤计划，而这些分散而琐碎的任务不便，给设计部门带来麻烦。1.建筑物供暖指数（q0）采暖指数是指在计算出的本地室外采暖温度下，保持在设计室内温度下每平方米建筑面积所消耗的每平方米热量（W/m2）。假如没有设计文件来详细计算建筑物的热量消耗，而仅知道建筑物的总面积，则可以使用该指数估算供暖设备并大致确定系统投资。q0 值如表 1 所示。2.估量散热器的散热量1.基于四支柱 640 散热器，供热和回水温度为 95-70℃用热水加热时，散热器的 Q 值为：Q 水=K×F×Δt=7.13×0.20×64.5=92（W/张）式中：K=3.663Δt0.16K=3.663×（-18）0.16=7.13W/m2·℃使用低压蒸汽加热时：Q 蒸汽=K×F×Δt=7.41×0.20×（100-18）=122（W/件）式中：K=3.663Δt0.16K=3.663×（100-18）0.16=7.41W/m2·℃根据热平衡原理，列出建筑物的热指数和所需的散热器数量1（以四柱 640 型为准）。2.各种散热器之间的转换假如需要将四支柱 640 散热器更改为另一种散热器，则可以按以下方式转换切片的数量：K1×F1×Δt=K2×F2×Δt，即，K1×F1=K2×F2。3.调整房间中的散热器数量1）。方向校正：一种用于朝南的房间，另一种用于朝北的房间；对于具有相同面积和窗墙比率的两个房间，南北之间相差 2。2）。窗墙比校正：在相同方向下，有门窗的房间比没有门窗的房间多 2 个。3）。转角房间（有两个外墙的房间）：按估量值增加 100％。散热器数量经过修改后，可以根据应用场合，经济性和美观性的要求选择所需的散热器型号，并可以通过交换公式换算订购的散热器数量。4）。假如需要相对准确，则可以通过参考 HVAC 设计手册或其他相关材料来确定散热片的数量。3.估量加热管1.加热管的布置：加热管道以各种形式布置。根据主管的位置，分为上供气和下供气，下供气和下供气和中供气。根据立管分为双管和单管。单管在垂直和水平系列之间有所不同。加热分为干式和湿式回水等。根据流过每个回路的介质的距离是否...
