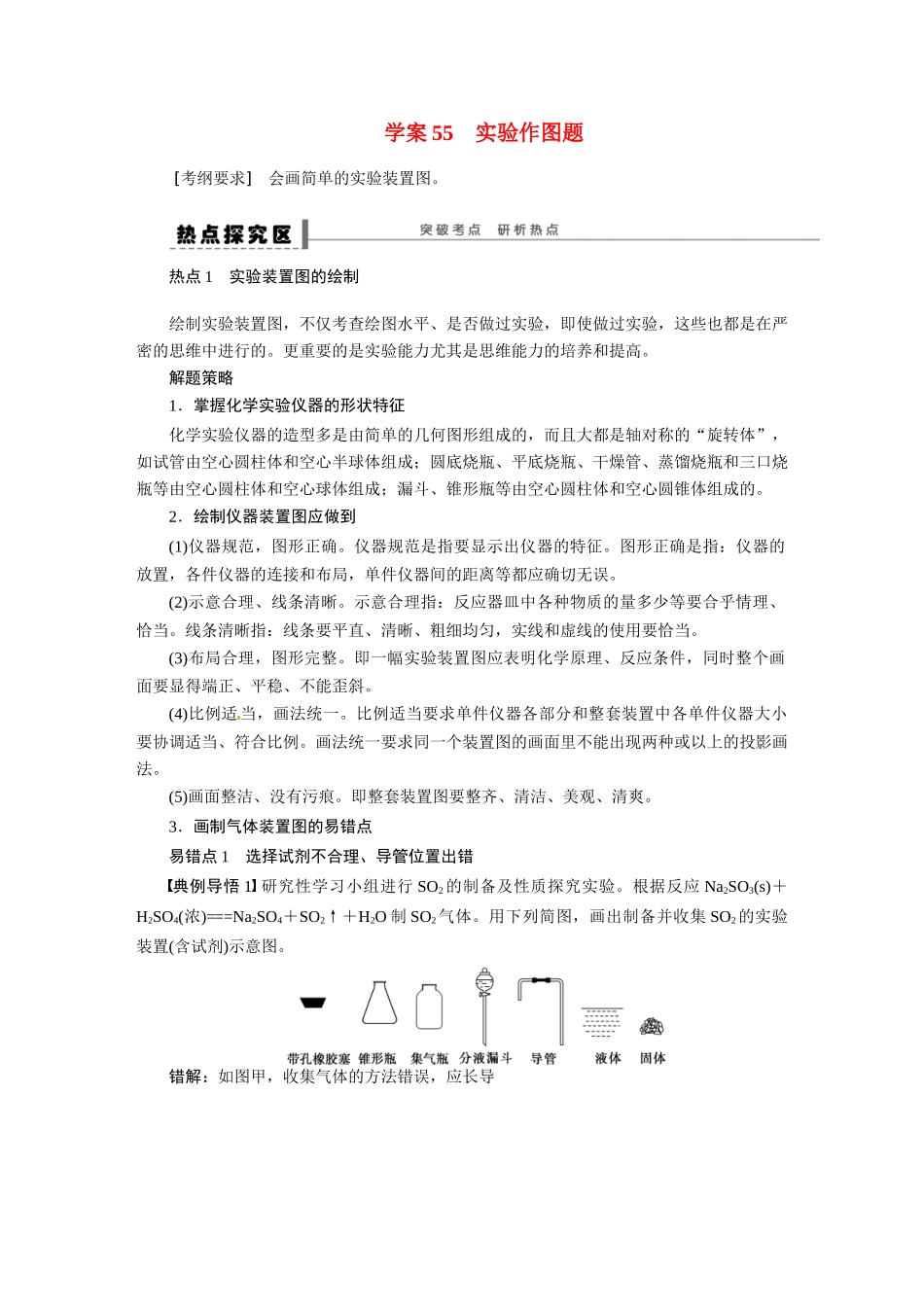

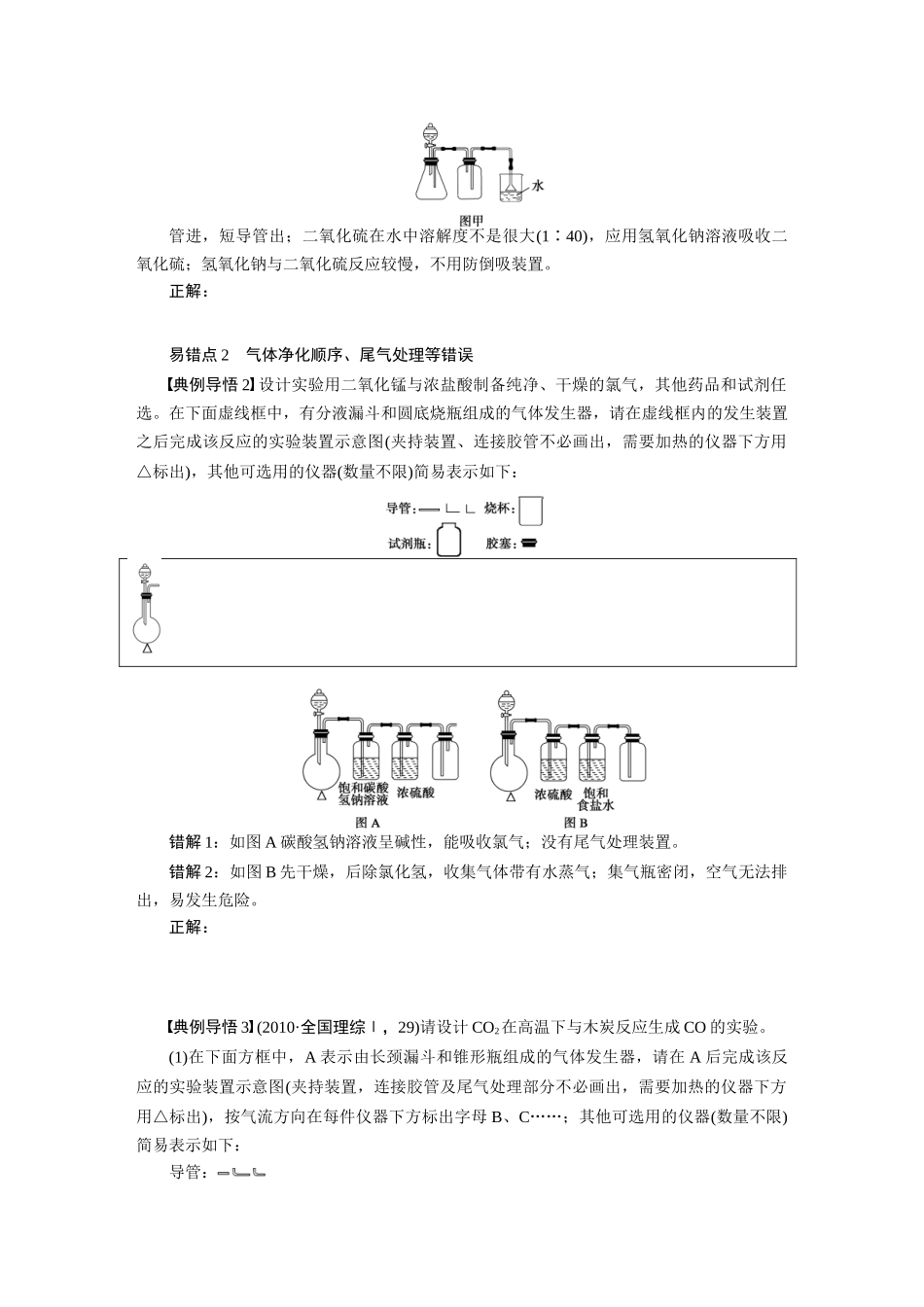

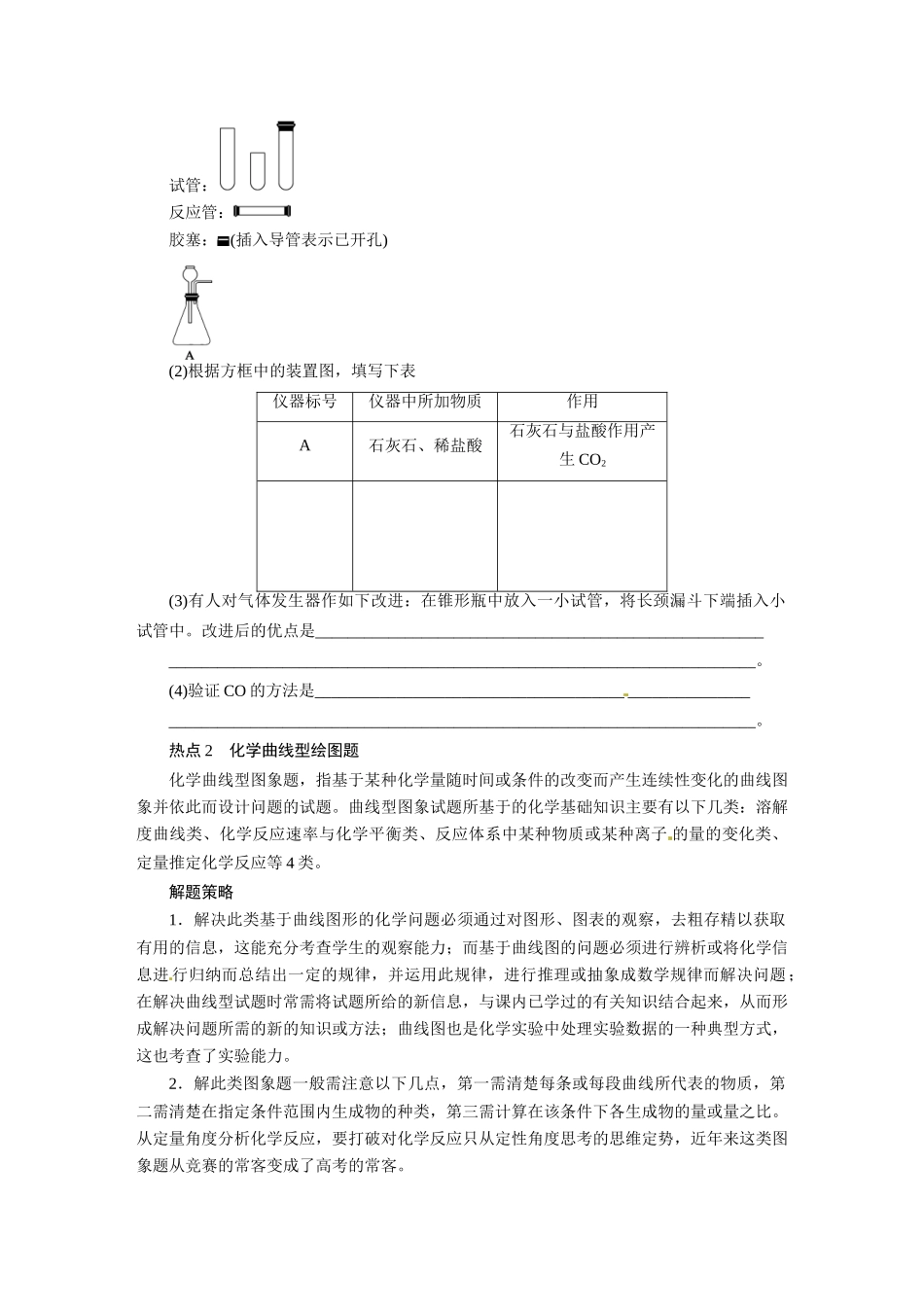

学案 55 实验作图题 [考纲要求] 会画简单的实验装置图。热点 1 实验装置图的绘制绘制实验装置图，不仅考查绘图水平、是否做过实验，即使做过实验，这些也都是在严密的思维中进行的。更重要的是实验能力尤其是思维能力的培养和提高。解题策略1．掌握化学实验仪器的形状特征化学实验仪器的造型多是由简单的几何图形组成的，而且大都是轴对称的“旋转体”，如试管由空心圆柱体和空心半球体组成；圆底烧瓶、平底烧瓶、干燥管、蒸馏烧瓶和三口烧瓶等由空心圆柱体和空心球体组成；漏斗、锥形瓶等由空心圆柱体和空心圆锥体组成的。2．绘制仪器装置图应做到(1)仪器规范，图形正确。仪器规范是指要显示出仪器的特征。图形正确是指：仪器的放置，各件仪器的连接和布局，单件仪器间的距离等都应确切无误。(2)示意合理、线条清晰。示意合理指：反应器皿中各种物质的量多少等要合乎情理、恰当。线条清晰指：线条要平直、清晰、粗细均匀，实线和虚线的使用要恰当。(3)布局合理，图形完整。即一幅实验装置图应表明化学原理、反应条件，同时整个画面要显得端正、平稳、不能歪斜。(4)比例适当，画法统一。比例适当要求单件仪器各部分和整套装置中各单件仪器大小要协调适当、符合比例。画法统一要求同一个装置图的画面里不能出现两种或以上的投影画法。(5)画面整洁、没有污痕。即整套装置图要整齐、清洁、美观、清爽。3．画制气体装置图的易错点易错点 1 选择试剂不合理、导管位置出错典例导悟 1 研究性学习小组进行 SO2 的制备及性质探究实验。根据反应 Na2SO3(s)＋H2SO4(浓)===Na2SO4＋SO2↑＋H2O 制 SO2气体。用下列简图，画出制备并收集 SO2的实验装置(含试剂)示意图。错解：如图甲，收集气体的方法错误，应长导管进，短导管出；二氧化硫在水中溶解度不是很大(1∶40)，应用氢氧化钠溶液吸收二氧化硫；氢氧化钠与二氧化硫反应较慢，不用防倒吸装置。正解： 易错点 2 气体净化顺序、尾气处理等错误典例导悟 2 设计实验用二氧化锰与浓盐酸制备纯净、干燥的氯气，其他药品和试剂任选。在下面虚线框中，有分液漏斗和圆底烧瓶组成的气体发生器，请在虚线框内的发生装置之后完成该反应的实验装置示意图(夹持装置、连接胶管不必画出，需要加热的仪器下方用△标出)，其他可选用的仪器(数量不限)简易表示如下：错解 1：如图 A 碳酸氢钠溶液呈碱性，能吸收氯气；没有尾气处理装置。错解 2：如图 B 先干燥，后除氯化氢，收集气体带有水蒸气；集气...
