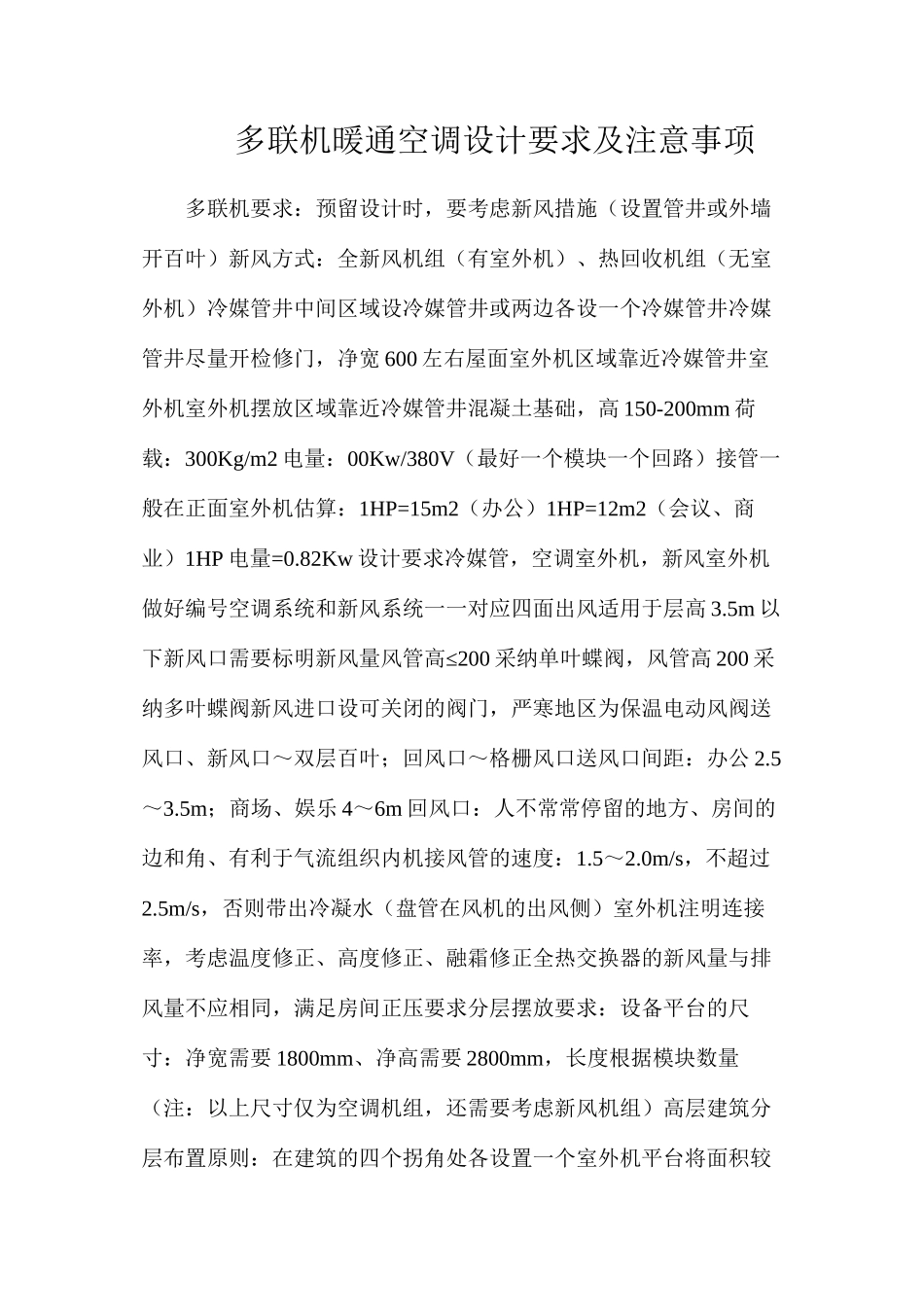

多联机暖通空调设计要求及注意事项多联机要求：预留设计时，要考虑新风措施（设置管井或外墙开百叶）新风方式：全新风机组（有室外机）、热回收机组（无室外机）冷媒管井中间区域设冷媒管井或两边各设一个冷媒管井冷媒管井尽量开检修门，净宽 600 左右屋面室外机区域靠近冷媒管井室外机室外机摆放区域靠近冷媒管井混凝土基础，高 150-200mm 荷载：300Kg/m2 电量：00Kw/380V（最好一个模块一个回路）接管一般在正面室外机估算：1HP=15m2（办公）1HP=12m2（会议、商业）1HP 电量=0.82Kw 设计要求冷媒管，空调室外机，新风室外机做好编号空调系统和新风系统一一对应四面出风适用于层高 3.5m 以≤下新风口需要标明新风量风管高 200 采纳单叶蝶阀，风管高 200 采纳多叶蝶阀新风进口设可关闭的阀门，严寒地区为保温电动风阀送风口、新风口～双层百叶；回风口～格栅风口送风口间距：办公 2.5～3.5m；商场、娱乐 4～6m 回风口：人不常常停留的地方、房间的边和角、有利于气流组织内机接风管的速度：1.5～2.0m/s，不超过2.5m/s，否则带出冷凝水（盘管在风机的出风侧）室外机注明连接率，考虑温度修正、高度修正、融霜修正全热交换器的新风量与排风量不应相同，满足房间正压要求分层摆放要求：设备平台的尺寸：净宽需要 1800mm、净高需要 2800mm，长度根据模块数量（注：以上尺寸仅为空调机组，还需要考虑新风机组）高层建筑分层布置原则：在建筑的四个拐角处各设置一个室外机平台将面积较小的排风百叶设置在南北主要立面上将面积较大的进风百叶设置在东西次要立面上空调平台还可作为空调房间的排风出口空调平台地面采纳镂空的钢格栅，不用计入建筑面积，还可自然通风室外机底部设置集水盘，统一排放高层建筑每层同一位置放置室外机时，宜将进风与排风百叶的水平位置错开不宜从下向上逐层布置在建筑的竖向凹槽内 VRV 分层摆放详图多联机中央空调设计注意事项多联机中央空调设计目的是处理多余的热量，还生活的环境一个舒适。这些导致人体不舒适的热量主要有：通过围护结构传入的热量、透过外窗进入的太阳辐射热量、人体散热量、照明散热量、设备等其他内部热源的散热量、食品或物料的散热量、渗透空气带入的热量、伴随各种散湿过程产生的潜热量。而中央空调的目的就是要将这些导致室内升温、人体不舒适的热量给化掉。这些热量跟房子的结构、设备的性能有关系，但是替换到设计中，我们应该考虑哪些因素一、项目所在地理位置春温多变，秋温...
