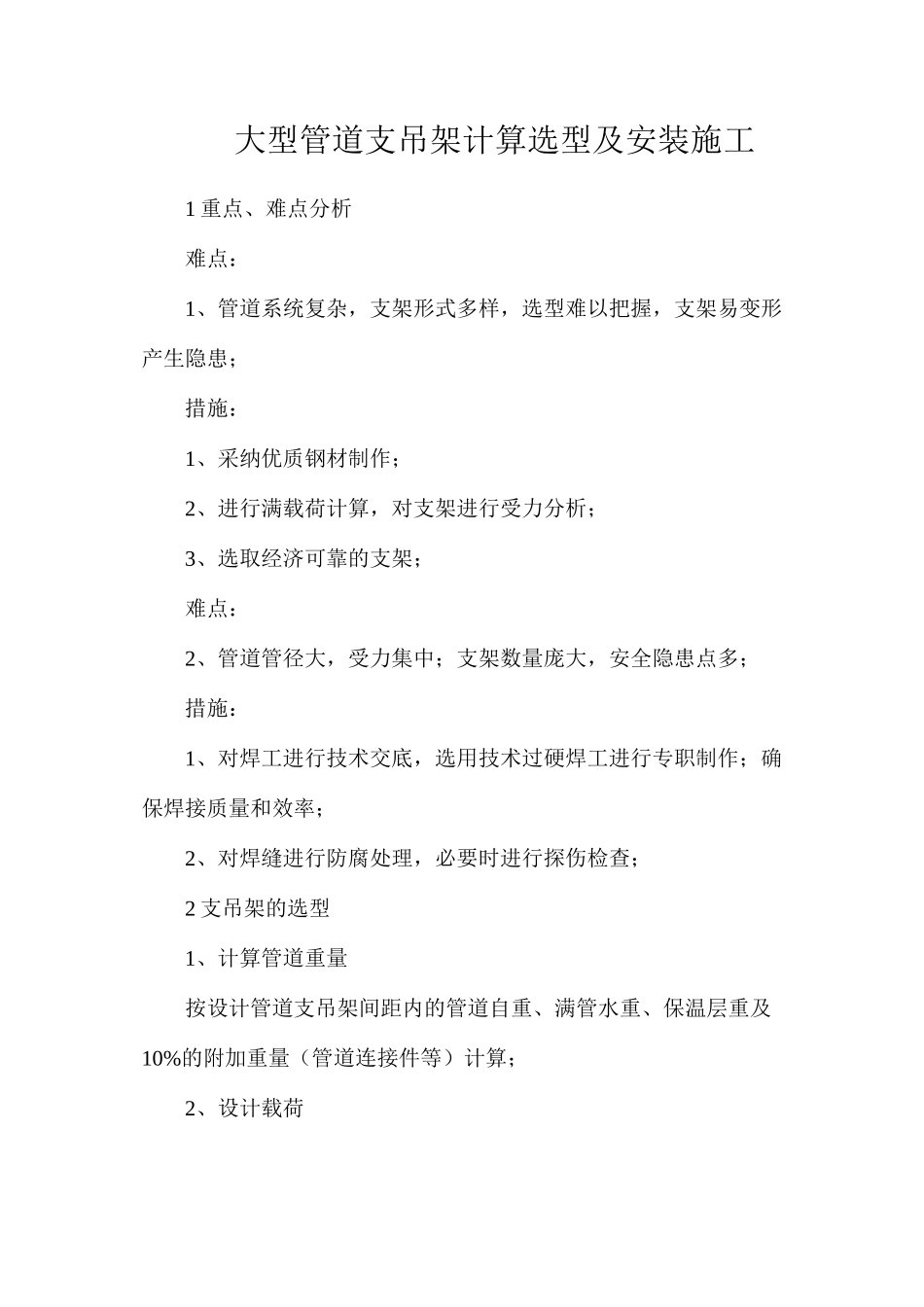

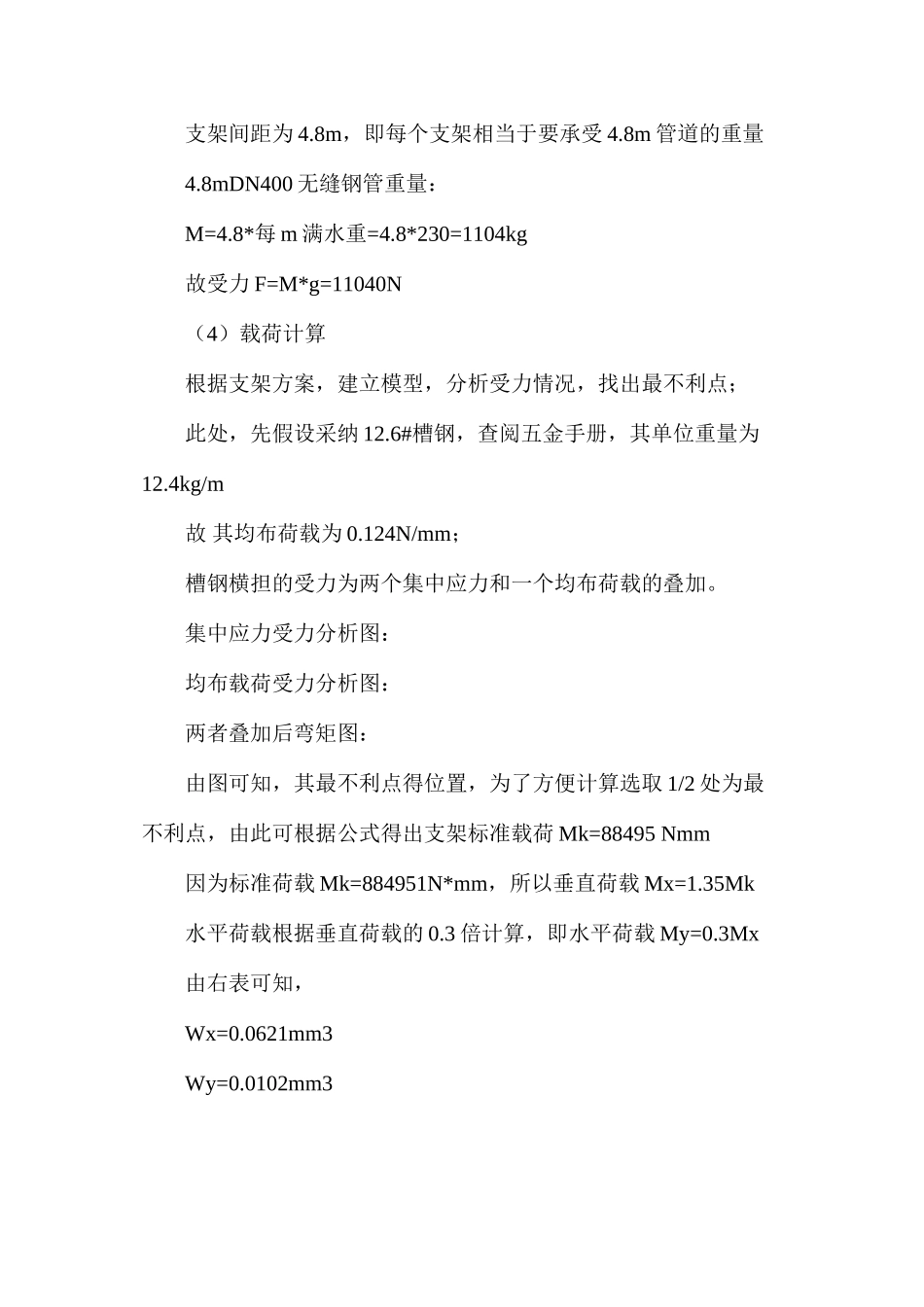

大型管道支吊架计算选型及安装施工1 重点、难点分析难点：1、管道系统复杂，支架形式多样，选型难以把握，支架易变形产生隐患；措施：1、采纳优质钢材制作；2、进行满载荷计算，对支架进行受力分析；3、选取经济可靠的支架；难点：2、管道管径大，受力集中；支架数量庞大，安全隐患点多；措施：1、对焊工进行技术交底，选用技术过硬焊工进行专职制作；确保焊接质量和效率；2、对焊缝进行防腐处理，必要时进行探伤检查；2 支吊架的选型1、计算管道重量按设计管道支吊架间距内的管道自重、满管水重、保温层重及10%的附加重量（管道连接件等）计算；2、设计载荷垂直荷载：考虑制造、安装等因素，采纳支吊架间距的标准荷载乘以 1.35 的荷载分项系数；水平荷载：水平荷载按垂直荷载的 0.3 倍计算；不考虑风荷载。3、横担抗弯强度计算横担存在水平推力时抗弯强度按下式计算横担不存在水平推力时抗弯强度按下式计算式中：rx、ry 截面塑性进展系数1) 承受静力荷载或间接承受动力荷载时， rx = ry =1.05。2) 直接承受动力荷载时， rx = ry =1。Mx、My 所验算截面绕 x 轴和绕 y 轴的弯矩(Nmm )Wx、Wy 所验算截面对 x 轴和对 y 轴的净截面抵抗矩(mm3 )f 钢材的抗弯、抗拉强度设计值(N/mm2)4、实例分析现以两根 DN400 的无缝钢管一起做支架进行举例说明：（1）支架具体数据如上图所示，支架间距设置为 4.8m 一个；（2）计算管道重量：查阅五金手册并计算可得下表：（3）计算时，以 10Kg 为基数，即不满 10Kg 的根据 10Kg 计算。支架间距为 4.8m，即每个支架相当于要承受 4.8m 管道的重量4.8mDN400 无缝钢管重量：M=4.8*每 m 满水重=4.8*230=1104kg故受力 F=M*g=11040N（4）载荷计算根据支架方案，建立模型，分析受力情况，找出最不利点；此处，先假设采纳 12.6#槽钢，查阅五金手册，其单位重量为12.4kg/m 故 其均布荷载为 0.124N/mm；槽钢横担的受力为两个集中应力和一个均布荷载的叠加。集中应力受力分析图：均布载荷受力分析图：两者叠加后弯矩图：由图可知，其最不利点得位置，为了方便计算选取 1/2 处为最不利点，由此可根据公式得出支架标准载荷 Mk=88495 Nmm因为标准荷载 Mk=884951N*mm，所以垂直荷载 Mx=1.35Mk水平荷载根据垂直荷载的 0.3 倍计算，即水平荷载 My=0.3Mx由右表可知，Wx=0.0621mm3Wy=0.0102mm3为加大保险系数，此处当所用材料为刚性材料，无塑性。截面塑性进展系数都取 1。...
