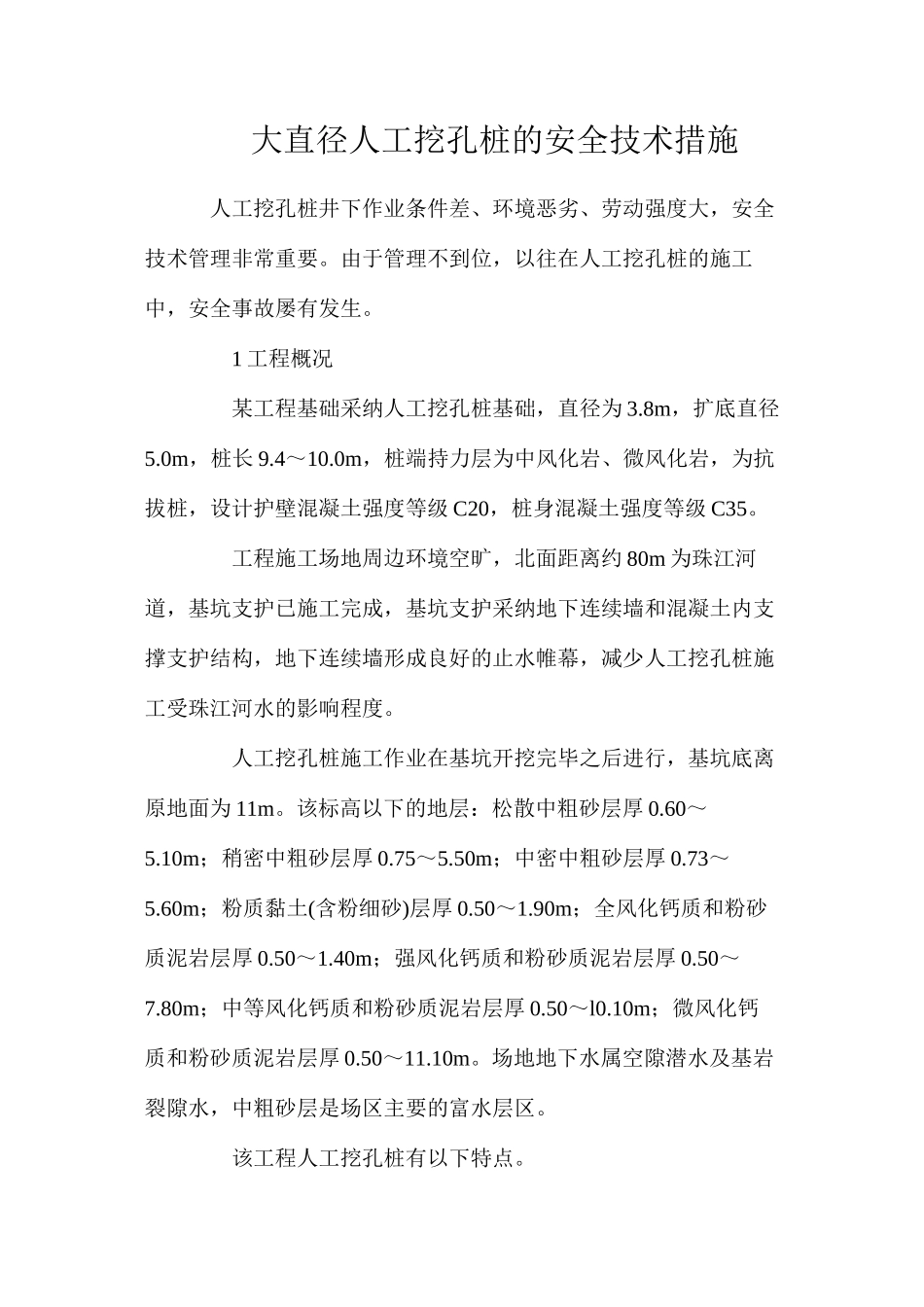

大直径人工挖孔桩的安全技术措施

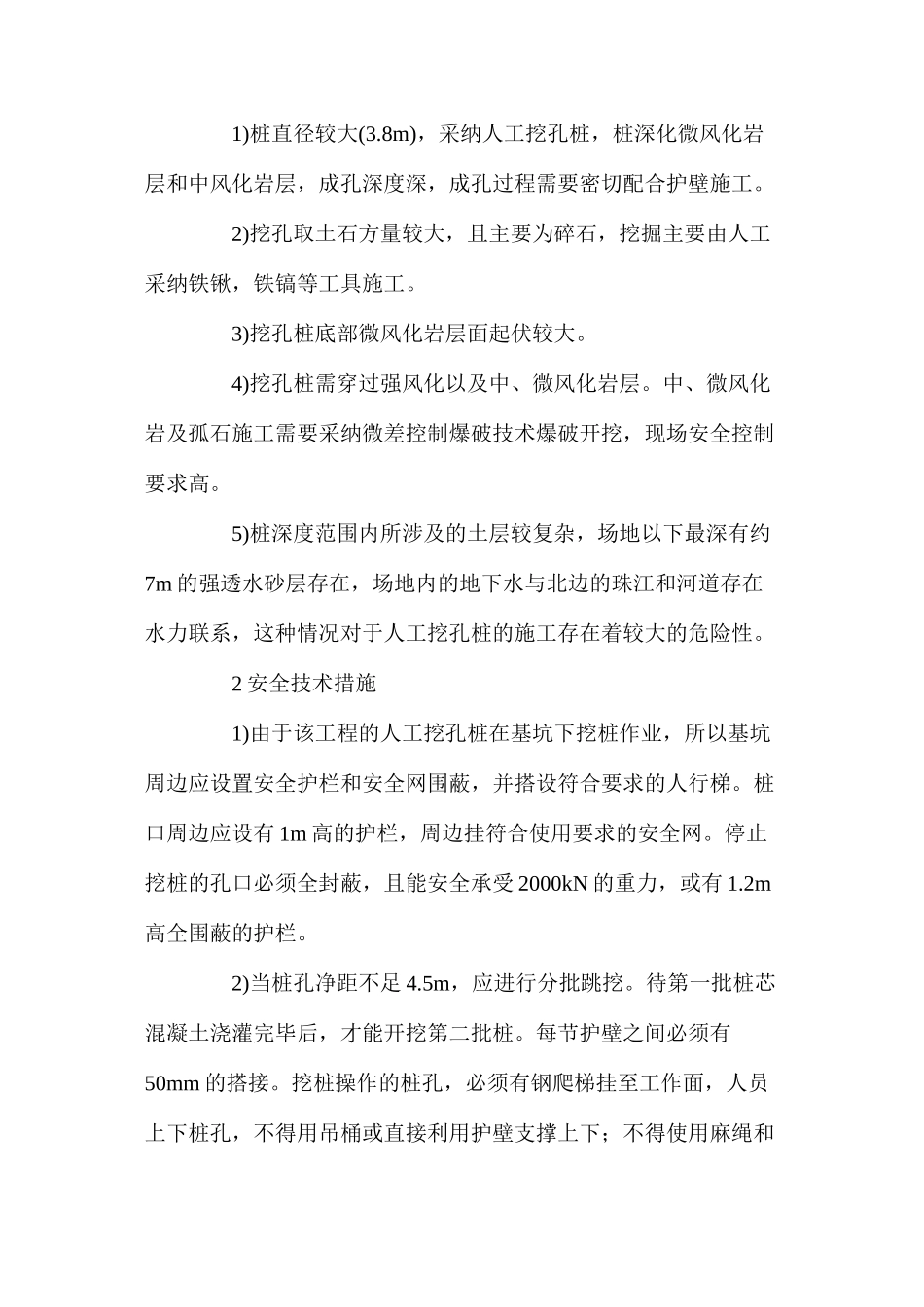

大直径人工挖孔桩的安全技术措施 人工挖孔桩井下作业条件差、环境恶劣、劳动强度大，安全技术管理非常重要。由于管理不到位，以往在人工挖孔桩的施工中，安全事故屡有发生。 1 工程概况 某工程基础采纳人工挖孔桩基础，直径为 3.8m，扩底直径5.0m，桩长 9.4～10.0m，桩端持力层为中风化岩、微风化岩，为抗拔桩，设计护壁混凝土强度等级 C20，桩身混凝土强度等级 C35。 工程施工场地周边环境空旷，北面距离约 80m 为珠江河道，基坑支护已施工完成，基坑支护采纳地下连续墙和混凝土内支撑支护结构，地下连续墙形成良好的止水帷幕，减少人工挖孔桩施工受珠江河水的影响程度。 人工挖孔桩施工作业在基坑开挖完毕之后进行，基坑底离原地面为 11m。该标高以下的地层：松散中粗砂层厚 0.60～5.10m；稍密中粗砂层厚 0.75～5.50m；中密中粗砂层厚 0.73～5.60m；粉质黏土(含粉细砂)层厚 0.50～1.90m；全风化钙质和粉砂质泥岩层厚 0.50～1.40m；强风化钙质和粉砂质泥岩层厚 0.50～7.80m；中等风化钙质和粉砂质泥岩层厚 0.50～l0.10m；微风化钙质和粉砂质泥岩层厚 0.50～11.10m。场地地下水属空隙潜水及基岩裂隙水，中粗砂层是场区主要的富水层区。 该工程人工挖孔桩有以下特点。 1)桩直径较大(3.8m)，采纳人工挖孔桩，桩深化微风化岩层和中风化岩层，成孔深度深，成孔过程需要密切配合护壁施工。 2)挖孔取土石方量较大，且主要为碎石，挖掘主要由人工采纳铁锹，铁镐等工具施工。 3)挖孔桩底部微风化岩层面起伏较大。 4)挖孔桩需穿过强风化以及中、微风化岩层。中、微风化岩及孤石施工需要采纳微差控制爆破技术爆破开挖，现场安全控制要求高。 5)桩深度范围内所涉及的土层较复杂，场地以下最深有约7m 的强透水砂层存在，场地内的地下水与北边的珠江和河道存在水力联系，这种情况对于人工挖孔桩的施工存在着较大的危险性。 2 安全技术措施 1)由于该工程的人工挖孔桩在基坑下挖桩作业，所以基坑周边应设置安全护栏和安全网围蔽，并搭设符合要求的人行梯。桩口周边应设有 1m 高的护栏，周边挂符合使用要求的安全网。停止挖桩的孔口必须全封蔽，且能安全承受 2000kN 的重力，或有 1.2m高全围蔽的护栏。 2)当桩孔净距不足 4.5m，应进行分批跳挖。待第一批桩芯混凝土浇灌完毕后，才能开挖第二批桩。每节护壁之间必须有50mm 的搭接。挖桩操作的桩孔，必须有钢爬梯挂至工作面，人员上下桩孔，不得用吊桶或直接利用护壁支撑上下...
