机械设计基础第12章螺旋传动VIP免费

机械设计基础第12章螺旋传动_第1页
1/33
机械设计基础第12章螺旋传动_第2页
2/33
机械设计基础第12章螺旋传动_第3页
3/33

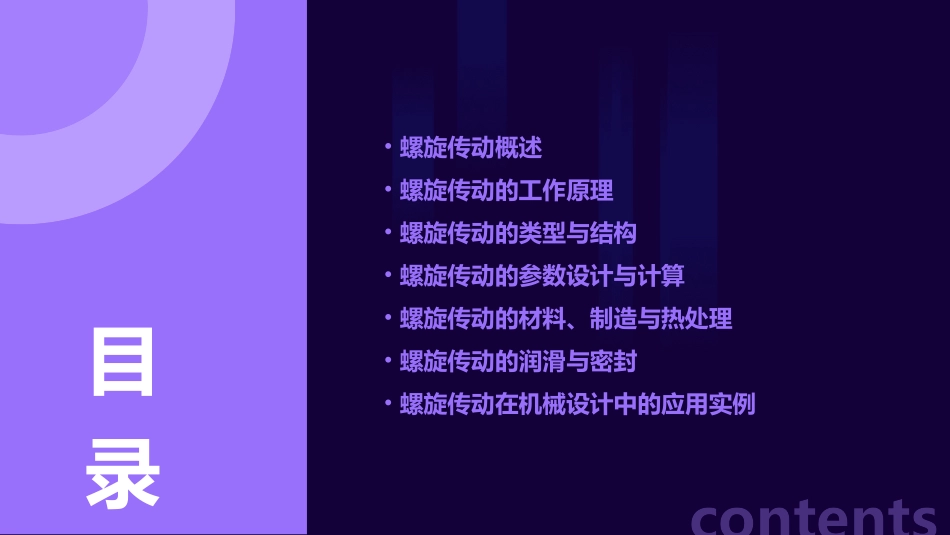

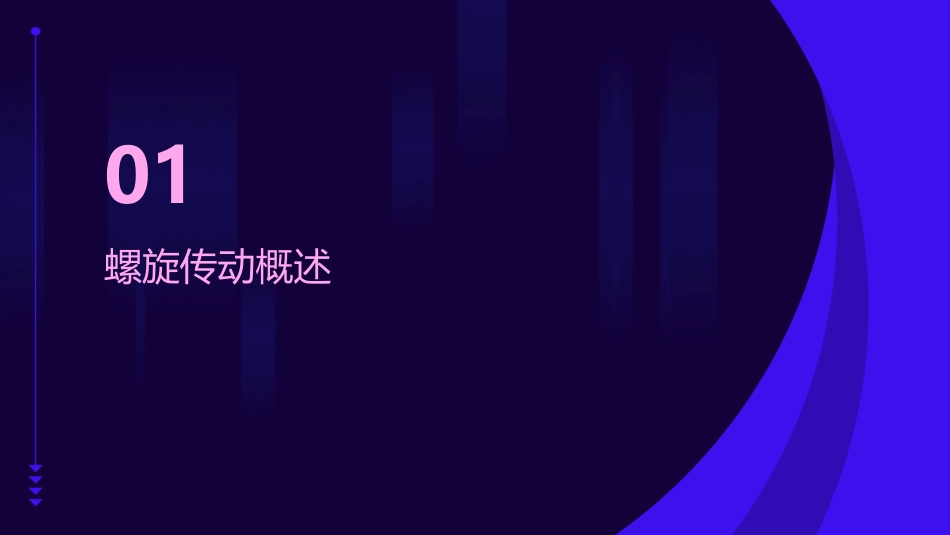

机械设计基础第12章螺旋传动•螺旋传动概述•螺旋传动的工作原理•螺旋传动的类型与结构•螺旋传动的参数设计与计算•螺旋传动的材料、制造与热处理•螺旋传动的润滑与密封•螺旋传动在机械设计中的应用实例contents目录01螺旋传动概述螺旋传动是利用螺旋副传递运动和动力的一种机械传动方式。定义根据螺旋副的摩擦性质,螺旋传动可分为滑动螺旋传动、滚动螺旋传动和静压螺旋传动三种类型。分类定义与分类优点结构简单,制造方便,易于自锁。传动平稳,噪声小,工作可靠。螺旋传动的特点•能实现大传动比和远距离传动。螺旋传动的特点缺点传动效率低,一般为30%~60%。磨损后间隙难以调整,影响传动精度。需要较大的安装空间。01020304螺旋传动的特点01应用领域:螺旋传动广泛应用于机床、汽车、工程机械、农业机械等领域。02应用实例03机床中的进给机构、夹紧机构等。04汽车中的转向机构、制动机构等。05工程机械中的升降机构、变幅机构等。06农业机械中的播种机、收割机等。螺旋传动的应用02螺旋传动的工作原理垂直于螺旋线切线方向的力,使螺旋产生轴向位移。螺旋副的法向力螺旋副的切向力螺旋副的径向力沿螺旋线切线方向的力,使螺旋产生旋转运动。指向螺旋轴心的力,对螺旋传动稳定性产生影响。030201螺旋副的受力分析当主动件匀速转动时,从动件沿螺旋线作匀速直线运动。直线运动当主动件变速转动时,从动件沿螺旋线作变速直线运动。变速运动当主动件固定不动时,从动件绕螺旋轴作旋转运动。旋转运动螺旋传动的运动分析螺旋传动的效率计算滑动摩擦效率考虑螺旋副间滑动摩擦时的效率,与摩擦系数、法向力和切向力有关。滚动摩擦效率考虑螺旋副间滚动摩擦时的效率,与滚动体的形状、大小和数量有关。总效率综合考虑滑动摩擦和滚动摩擦时的效率,是评价螺旋传动性能的重要指标。03螺旋传动的类型与结构010204普通螺旋传动螺母固定不动,螺杆回转并作直线运动螺杆固定不动,螺母回转并作直线运动螺杆回转,螺母作直线运动螺母回转,螺杆作直线运动03差动螺旋传动01活动螺母与螺杆产生轴向移动02活动螺母与螺杆不产生轴向移动两个螺母中,一个固定不动,另一个产生轴向移动03内循环和外循环滚珠循环方式内滚道式、外滚道式、端盖式滚珠丝杠副的结构摩擦系数小、传动效率高、使用寿命长、刚度高、定位精度高、可逆性、同步性、高灵敏度、低噪音、高速化、低温升热变形小滚珠丝杠副的特点滚珠螺旋传动04螺旋传动的参数设计与计算根据应用需求,选择合适的螺旋类型,如矩形、梯形或锯齿形等。螺旋类型选择螺旋角是影响传动效率和自锁性的重要参数,需根据实际需求合理选择。螺旋角选择螺距和导程决定了螺旋传动的速度和扭矩,需根据设计要求进行选择。螺距和导程螺旋传动的参数选择考虑螺旋副的受力情况,进行弯曲强度、剪切强度和接触强度等方面的计算。螺旋副的强度计算针对螺旋轴的受力情况,进行弯曲、扭转和疲劳等方面的强度计算。螺旋轴的强度计算确保轴承和支座能够承受螺旋传动产生的力和矩。轴承和支座的强度计算螺旋传动的强度计算螺旋轴的刚度计算考虑螺旋轴在受力时的弯曲和扭转变形,计算其刚度。螺旋副的刚度计算分析螺旋副在受力时的变形情况,计算其刚度。系统的刚度计算综合考虑螺旋副、螺旋轴、轴承和支座等部件的刚度,对系统进行整体刚度评估。螺旋传动的刚度计算05螺旋传动的材料、制造与热处理碳钢具有较高的强度和硬度,适用于一般传动螺旋。合金钢具有更高的强度和耐磨性,适用于重载或高速传动螺旋。不锈钢具有优良的耐腐蚀性和美观性,适用于特殊环境或食品、医疗等行业的螺旋传动。螺旋传动的材料选择03切削加工适用于高精度或特殊要求的螺旋传动件,可通过车削、铣削、磨削等工艺达到精确的尺寸和形状。01铸造适用于大型或复杂形状的螺旋传动件,可降低成本和缩短生产周期。02锻造适用于中小型或承受重载的螺旋传动件,可提高材料的致密度和力学性能。螺旋传动的制造工艺提高螺旋传动件的硬度和耐磨性,适用于碳钢和合金钢材料。淬火消除淬火应力,提高韧性和塑性,适用于承受冲击或振动的螺旋传动件。回火如渗碳、渗氮、喷涂等,可进一步提高螺旋传动件...
