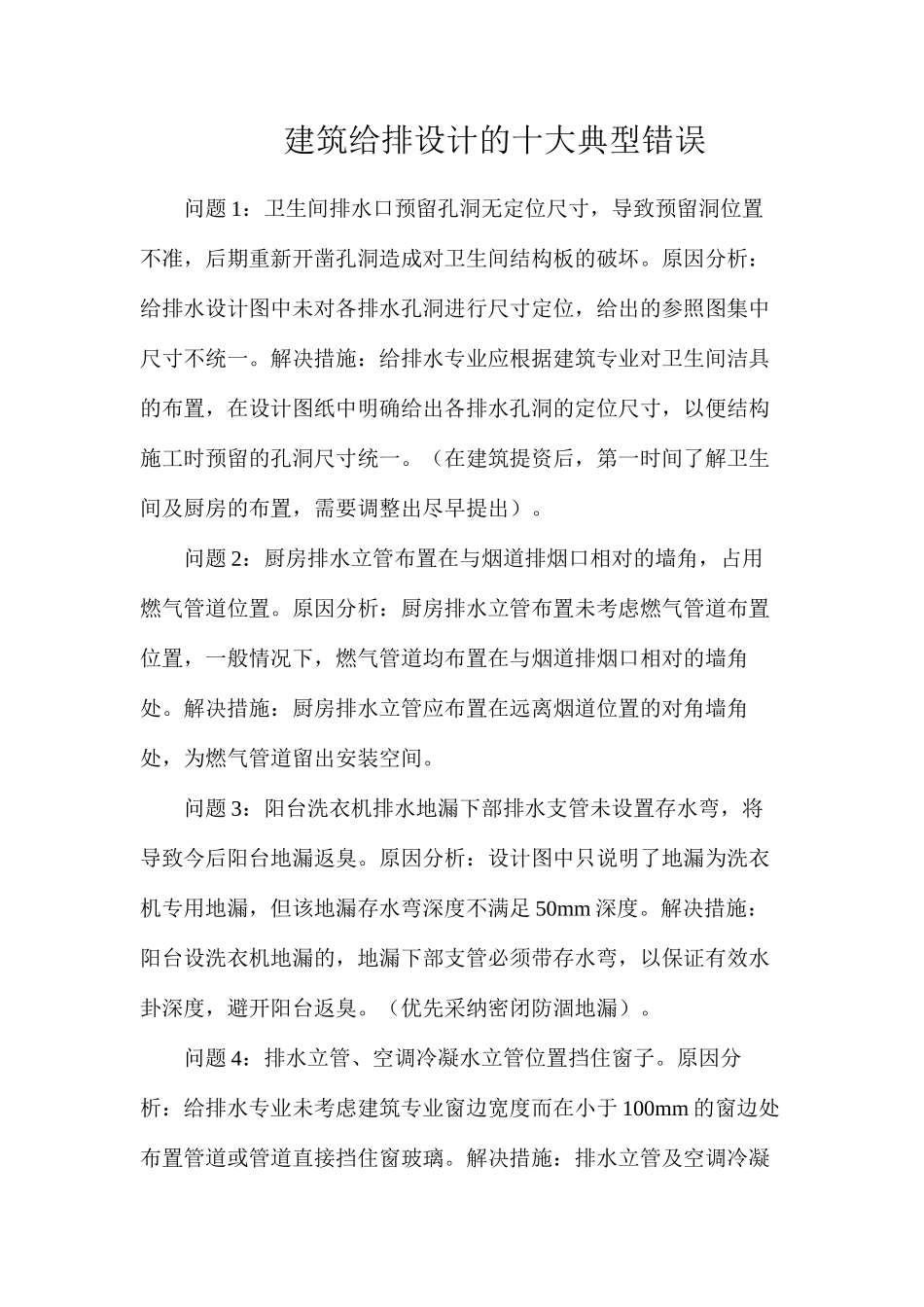

建筑给排设计的十大典型错误

建筑给排设计的十大典型错误问题 1：卫生间排水口预留孔洞无定位尺寸，导致预留洞位置不准，后期重新开凿孔洞造成对卫生间结构板的破坏。原因分析：给排水设计图中未对各排水孔洞进行尺寸定位，给出的参照图集中尺寸不统一。解决措施：给排水专业应根据建筑专业对卫生间洁具的布置，在设计图纸中明确给出各排水孔洞的定位尺寸，以便结构施工时预留的孔洞尺寸统一。（在建筑提资后，第一时间了解卫生间及厨房的布置，需要调整出尽早提出）。问题 2：厨房排水立管布置在与烟道排烟口相对的墙角，占用燃气管道位置。原因分析：厨房排水立管布置未考虑燃气管道布置位置，一般情况下，燃气管道均布置在与烟道排烟口相对的墙角处。解决措施：厨房排水立管应布置在远离烟道位置的对角墙角处，为燃气管道留出安装空间。问题 3：阳台洗衣机排水地漏下部排水支管未设置存水弯，将导致今后阳台地漏返臭。原因分析：设计图中只说明了地漏为洗衣机专用地漏，但该地漏存水弯深度不满足 50mm 深度。解决措施：阳台设洗衣机地漏的，地漏下部支管必须带存水弯，以保证有效水卦深度，避开阳台返臭。（优先采纳密闭防涸地漏）。问题 4：排水立管、空调冷凝水立管位置挡住窗子。原因分析：给排水专业未考虑建筑专业窗边宽度而在小于 100mm 的窗边处布置管道或管道直接挡住窗玻璃。解决措施：排水立管及空调冷凝水管布置时应与建筑专业沟通，避开出现管道遮挡窗子情况，特别情况下应要求建筑专业加宽窗边。（窗边宽度应保证大于200mm）。问题 5：机房层顶仅设一根雨水管，不符合相关法律规范。原因分析：lt;lt;建筑给水排水设计法律规范 4.9.27：建筑屋面各汇水范围内，雨水排水立管不宜少于 2 根。解决措施：机房层设两根雨水管或增设一溢流口。问题 6：在下方是室内的天沟内设置普通型雨水斗。原因分析：雨水管进入室内。解决措施：这种情况下应采纳侧排雨水斗。问题 7：空调冷凝水立管预留管管标高与建筑不符。及预留管管径在市场买不到。原因分析：给排水专业未与建筑专业核对空调管预留洞位置（尤其在有凸窗的情况下，位置复杂）。市场上未有De50xDe32 的三通。解决措施：冷凝水管设计时，应与建筑核对标高，确保预留管标高位置是低于空调预留洞位置，保证冷凝水能正常排出。应采纳 De50xDe50 的三通。另，空调冷凝水最好不要排入阳台雨水管。问题 8：管道井内未设计排水地漏，如给水管爆裂积水无法排出。原因分析：管道井内给水管道较多，但一般...
