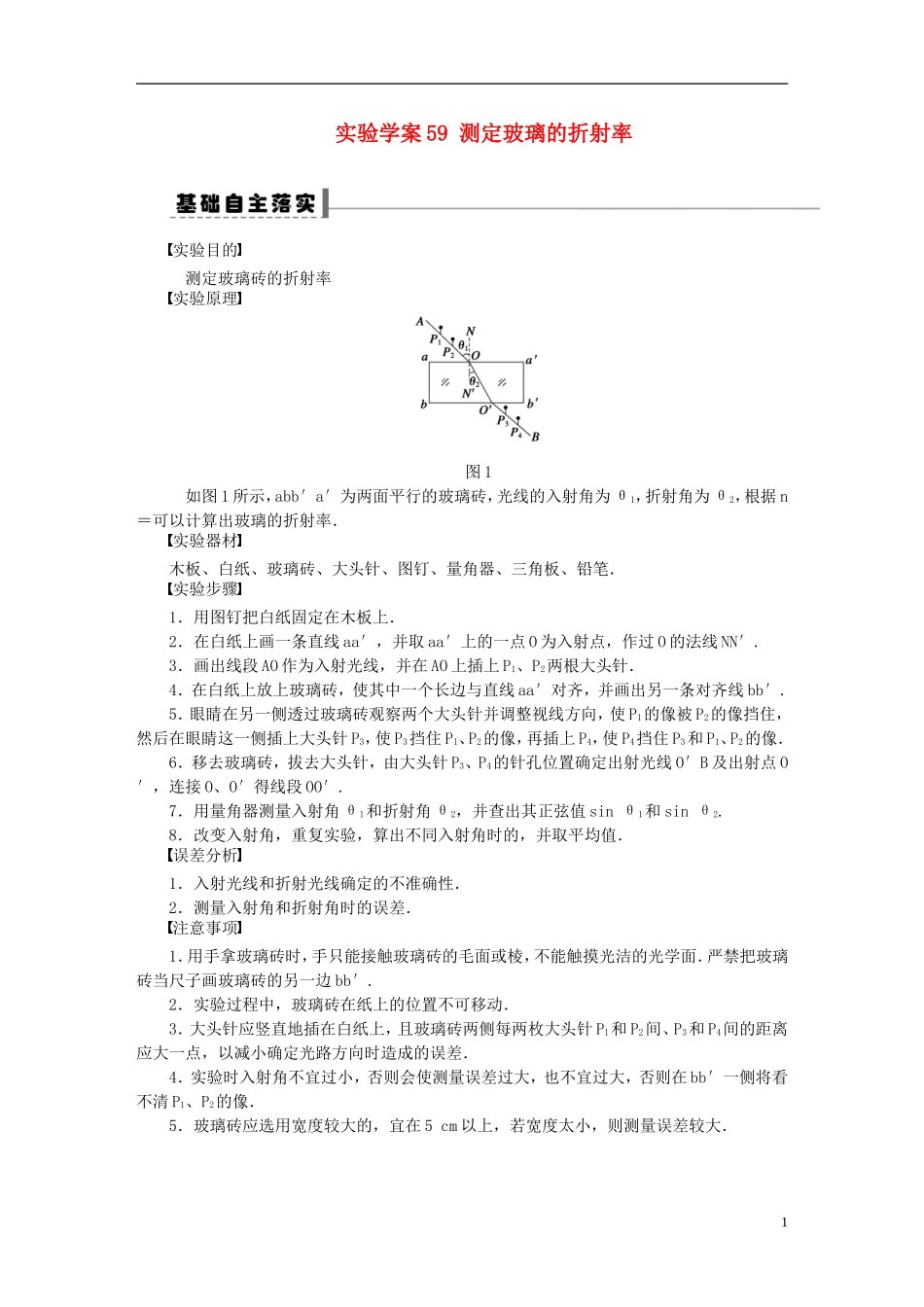

实验学案 59 测定玻璃的折射率实验目的 测定玻璃砖的折射率实验原理图 1 如图 1 所示，abb′a′为两面平行的玻璃砖，光线的入射角为 θ1，折射角为 θ2，根据 n＝可以计算出玻璃的折射率．实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．实验步骤1．用图钉把白纸固定在木板上．2．在白纸上画一条直线 aa′，并取 aa′上的一点 O 为入射点，作过 O 的法线 NN′.3．画出线段 AO 作为入射光线，并在 AO 上插上 P1、P2两根大头针．4．在白纸上放上玻璃砖，使其中一个长边与直线 aa′对齐，并画出另一条对齐线 bb′.5．眼睛在另一侧透过玻璃砖观察两个大头针并调整视线方向，使 P1的像被 P2的像挡住，然后在眼睛这一侧插上大头针 P3，使 P3挡住 P1、P2的像，再插上 P4，使 P4挡住 P3和 P1、P2的像．6．移去玻璃砖，拔去大头针，由大头针 P3、P4的针孔位置确定出射光线 O′B 及出射点 O′，连接 O、O′得线段 OO′.7．用量角器测量入射角 θ1和折射角 θ2，并查出其正弦值 sin θ1和 sin θ2.8．改变入射角，重复实验，算出不同入射角时的，并取平均值．误差分析1．入射光线和折射光线确定的不准确性．2．测量入射角和折射角时的误差．注意事项1．用手拿玻璃砖时，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面．严禁把玻璃砖当尺子画玻璃砖的另一边 bb′.2．实验过程中，玻璃砖在纸上的位置不可移动．3．大头针应竖直地插在白纸上，且玻璃砖两侧每两枚大头针 P1和 P2间、P3和 P4间的距离应大一点，以减小确定光路方向时造成的误差．4．实验时入射角不宜过小，否则会使测量误差过大，也不宜过大，否则在 bb′一侧将看不清 P1、P2的像．5．玻璃砖应选用宽度较大的，宜在 5 cm 以上，若宽度太小，则测量误差较大．1题型 实验原理、操作及误差分析【例 1】 (2010·福建理综·19(1))某同学利用“插针法”测定玻璃的折射率，所用的玻璃砖两面平行．正确操作后，作出的光路图及测出的相关角度如图 2 所示．①此玻璃的折射率计算式为 n＝________(用图中的 θ1、θ2表示)；②如果有几块宽度大小不同的平行玻璃砖可供选择，为了减小误差，应选用宽度________(填“大”或“小”)的玻璃砖来测量．图 2图 3例 2 (2010·温州模拟)一块玻璃砖有两个相互平行的表面，其中一个表面是镀银的(光线不能通过此表面)．现要测定此玻璃的折射率，给定的器材还有：白纸、铅笔、大头针...
