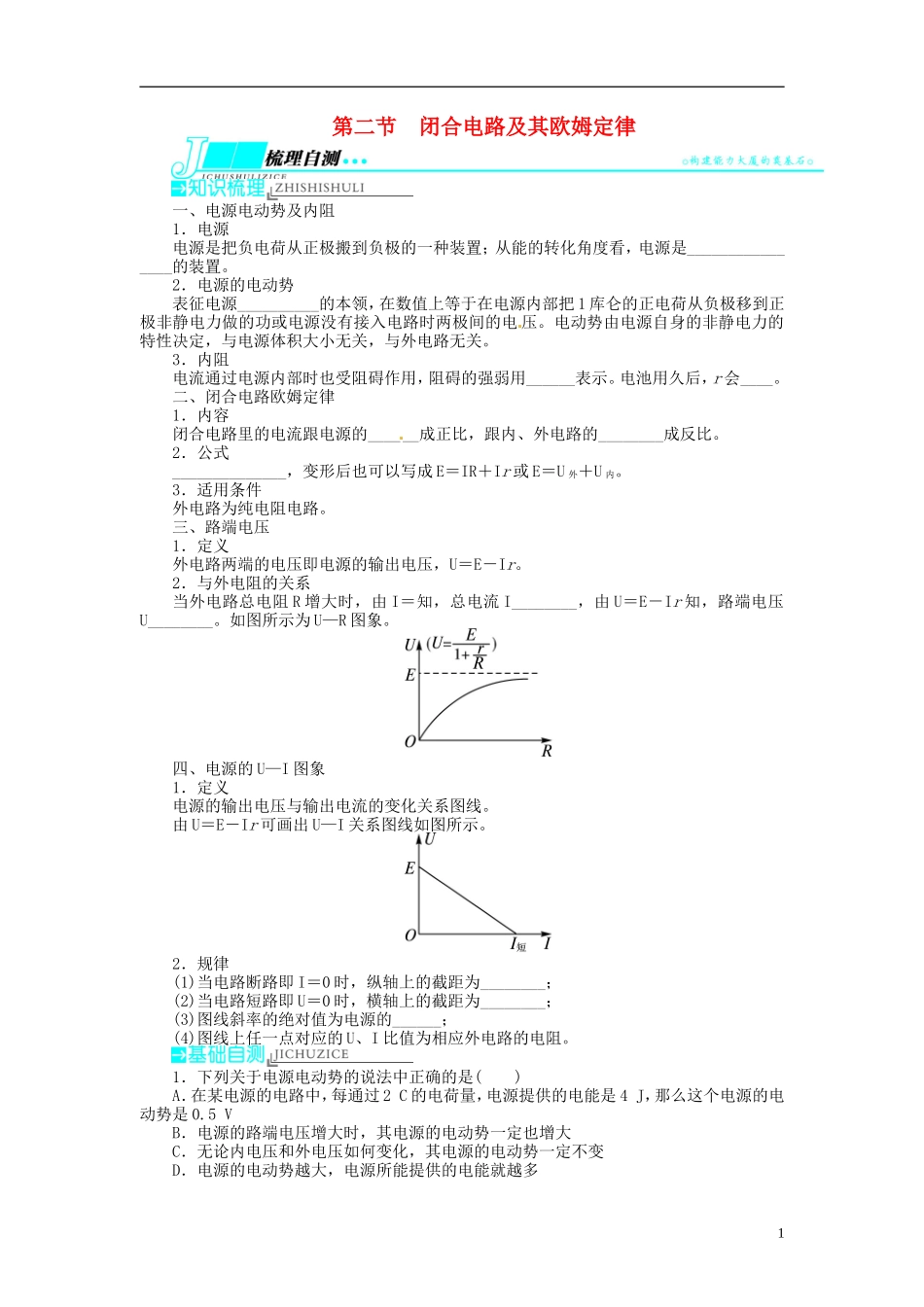

第二节 闭合电路及其欧姆定律一、电源电动势及内阻1．电源电源是把负电荷从正极搬到负极的一种装置；从能的转化角度看，电源是________________的装置。2．电源的电动势表征电源__________的本领，在数值上等于在电源内部把 1 库仑的正电荷从负极移到正极非静电力做的功或电源没有接入电路时两极间的电 压。电动势由电源自身的非静电力的特性决定，与电源体积大小无关，与外电路无关。3．内阻电流通过电源内部时也受阻碍作用，阻碍的强弱用______表示。电池用久后，r 会____。二、闭合电路欧姆定律1．内容闭合电路里的电流跟电源的______成正比，跟内、外电路的________成反比。2．公式______________，变形后也可以写成 E＝IR＋Ir 或 E＝U 外＋U 内。3．适用条件外电路为纯电阻电路。三、路端电压1．定义外电路两端的电压即电源的输出电压，U＝E－Ir。2．与外电阻的关系当外电路总电阻 R 增大时，由 I＝知，总电流 I________，由 U＝E－Ir 知，路端电压U________。如图所示为 U—R 图象。四、电源的 U—I 图象1．定义电源的输出电压与输出电流的变化关系图线。由 U＝E－Ir 可画出 U—I 关系图线如图所示。2．规律(1)当电路断路即 I＝0 时，纵轴上的截距为________；(2)当电路短路即 U＝0 时，横轴上的截距为________；(3)图线斜率的绝对值为电源的______；(4)图线上任一点对应的 U、I 比值为相应外电路的电阻。1．下列关于电源电动势的说法中正确的是( )A．在某电源的电路中，每通过 2 C 的电荷量，电源提供的电能是 4 J，那么这个电源的电动势是 0.5 VB．电源的路端电压增大时，其电源的电动势一定也增大C．无论内电压和外电压如何变化，其电源的电动势一定不变D．电源的电动势越大，电源所能提供的电能就越多12．有四个电源，电动势均为 8 V，内阻分别为 1 Ω、2 Ω、4 Ω、8 Ω，今要对 R＝2 Ω 的电阻供电，问选择内阻为多大的电源才能使 R 上获得的功率最大( )A．1 Ω B．2 ΩC．4 Ω D．8 Ω3．两个相同的电阻 R，当它们串联后接在电动势为 E 的电源上，通过一个电阻的电流为I；若将它们并联后仍接在该电源上，通过一个电阻的电流仍为 I，则电源的内阻为( )A．4R B．RC． D．无法计算4．易错辨析：请你判断下列表述的正确与否，对不正确的，请予以更正。(1)因为电动势和电压单位一样，所以电动势就是电压。(2)电压表接在电源正负极间，测的是电源的内电压。(3)含有电容器...
