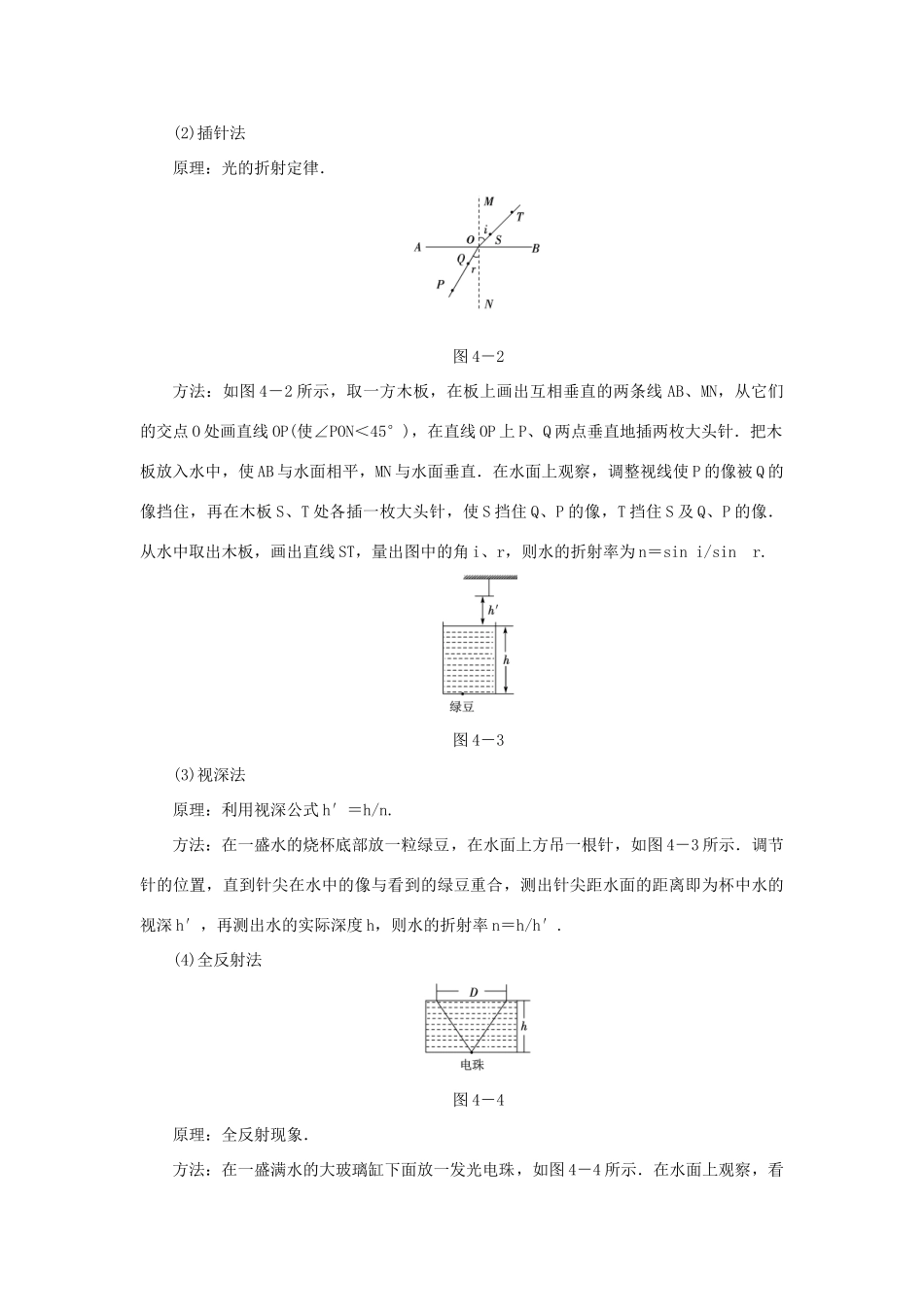

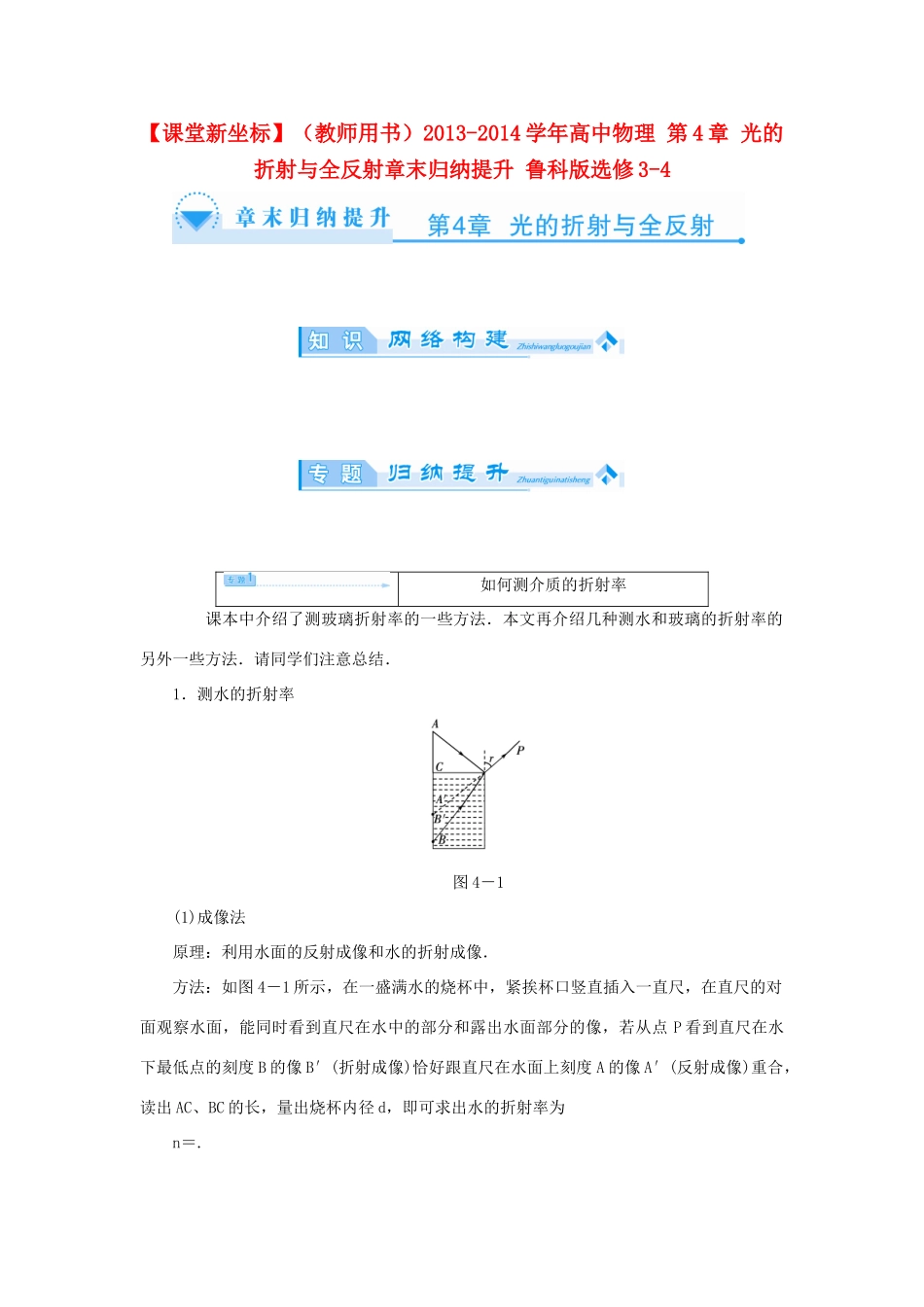

【课堂新坐标】（教师用书）2013-2014 学年高中物理 第 4 章 光的折射与全反射章末归纳提升 鲁科版选修 3-4如何测介质的折射率 课本中介绍了测玻璃折射率的一些方法．本文再介绍几种测水和玻璃的折射率的另外一些方法．请同学们注意总结．1．测水的折射率图 4－1(1)成像法原理：利用水面的反射成像和水的折射成像．方法：如图 4－1 所示，在一盛满水的烧杯中，紧挨杯口竖直插入一直尺，在直尺的对面观察水面，能同时看到直尺在水中的部分和露出水面部分的像，若从点 P 看到直尺在水下最低点的刻度 B 的像 B′(折射成像)恰好跟直尺在水面上刻度 A 的像 A′(反射成像)重合，读出 AC、BC 的长，量出烧杯内径 d，即可求出水的折射率为n＝.(2)插针法原理：光的折射定律．图 4－2方法：如图 4－2 所示，取一方木板，在板上画出互相垂直的两条线 AB、MN，从它们的交点 O 处画直线 OP(使∠PON＜45°)，在直线 OP 上 P、Q 两点垂直地插两枚大头针．把木板放入水中，使 AB 与水面相平，MN 与水面垂直．在水面上观察，调整视线使 P 的像被 Q 的像挡住，再在木板 S、T 处各插一枚大头针，使 S 挡住 Q、P 的像，T 挡住 S 及 Q、P 的像．从水中取出木板，画出直线 ST，量出图中的角 i、r，则水的折射率为 n＝sin i/sin r.图 4－3(3)视深法原理：利用视深公式 h′＝h/n.方法：在一盛水的烧杯底部放一粒绿豆，在水面上方吊一根针，如图 4－3 所示．调节针的位置，直到针尖在水中的像与看到的绿豆重合，测出针尖距水面的距离即为杯中水的视深 h′，再测出水的实际深度 h，则水的折射率 n＝h/h′.(4)全反射法图 4－4原理：全反射现象．方法：在一盛满水的大玻璃缸下面放一发光电珠，如图 4－4 所示．在水面上观察，看到一圆形的发光面，量出发光面直径 D 及水深 h，则水的折射率 n＝.2．测玻璃的折射率图 4－5插针法：运用光在玻璃两个界面处的折射．如图 4－5 所示为两面平行的玻璃砖对光路的侧移．用插针法找出与入射光线 AO 对应的出射光线 O′B，确定出 O′点，画出折射光线 OO′，量出入射角 i 和折射角 r，据 n＝计算出玻璃的折射率． 用“插针法”测定透明半圆柱玻璃砖的折射率，O 为玻璃截面的圆心，使入射光线跟玻璃砖的平面垂直，如下图所示的四个图中 P1、P2、P3和 P4是四个学生实验插针的结果．(1)在这四个图中肯定把针插错了的是________．(2)在这四个图中可以...
