普耳市文化中心钢结构工程监理施实细则

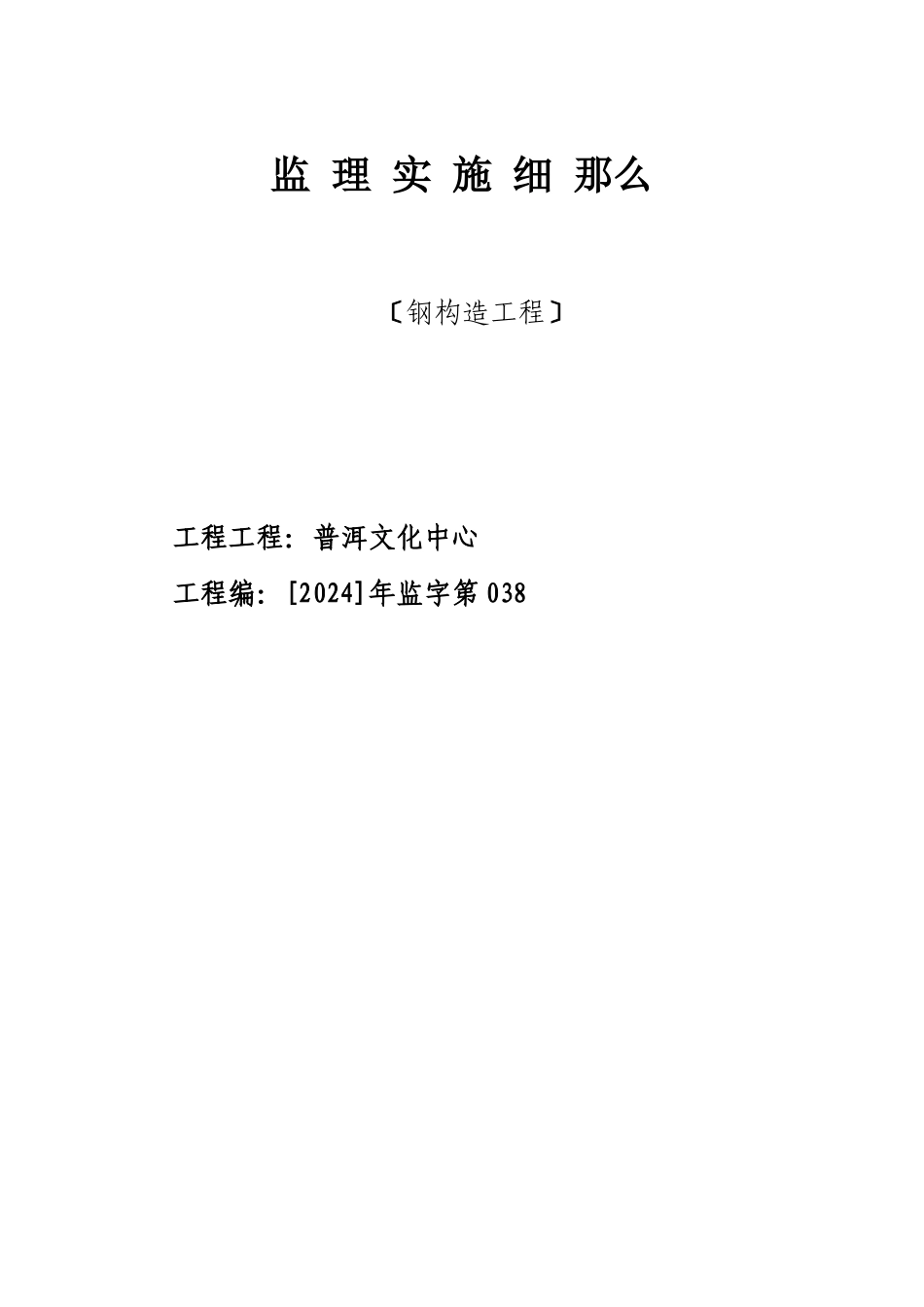

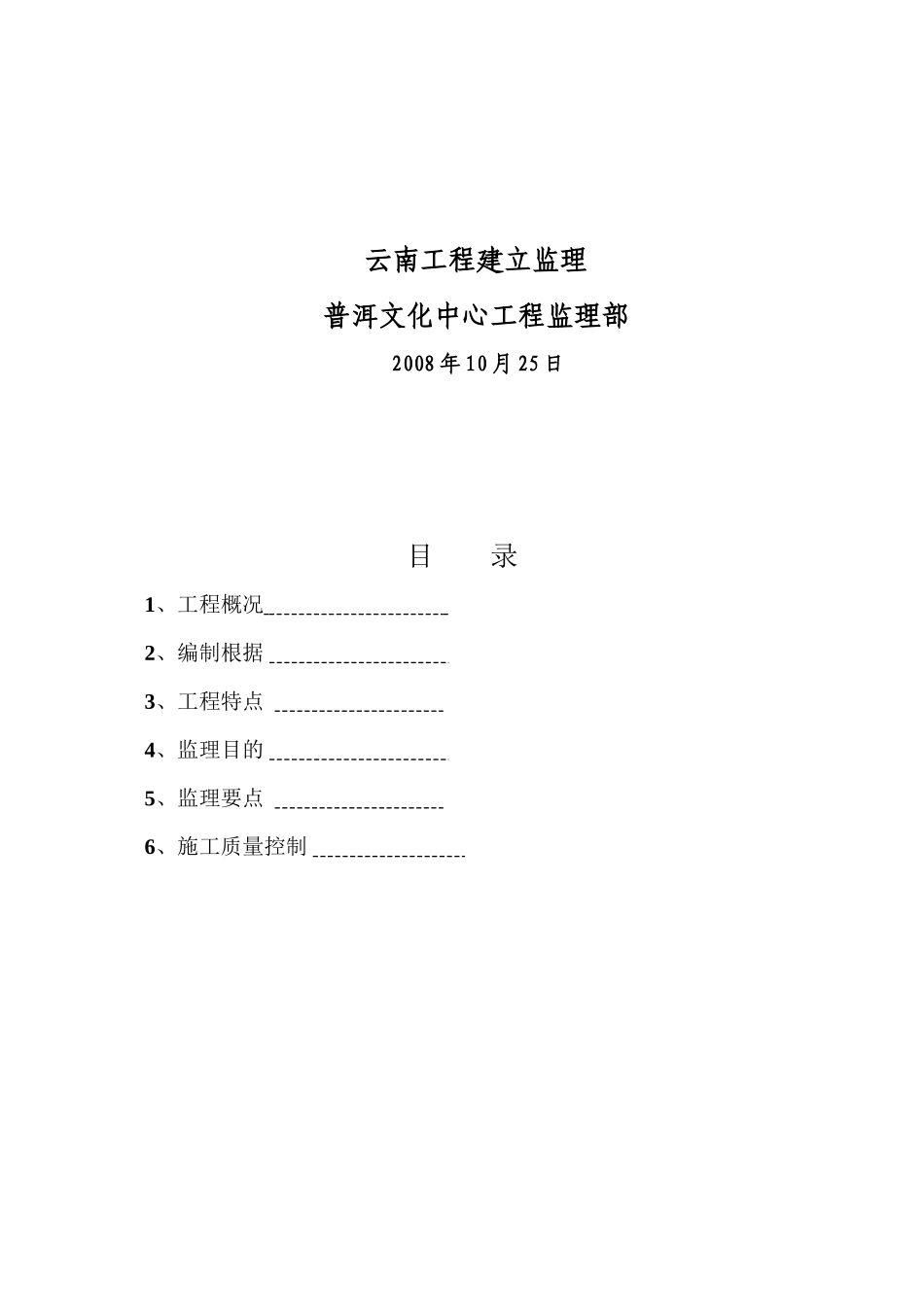

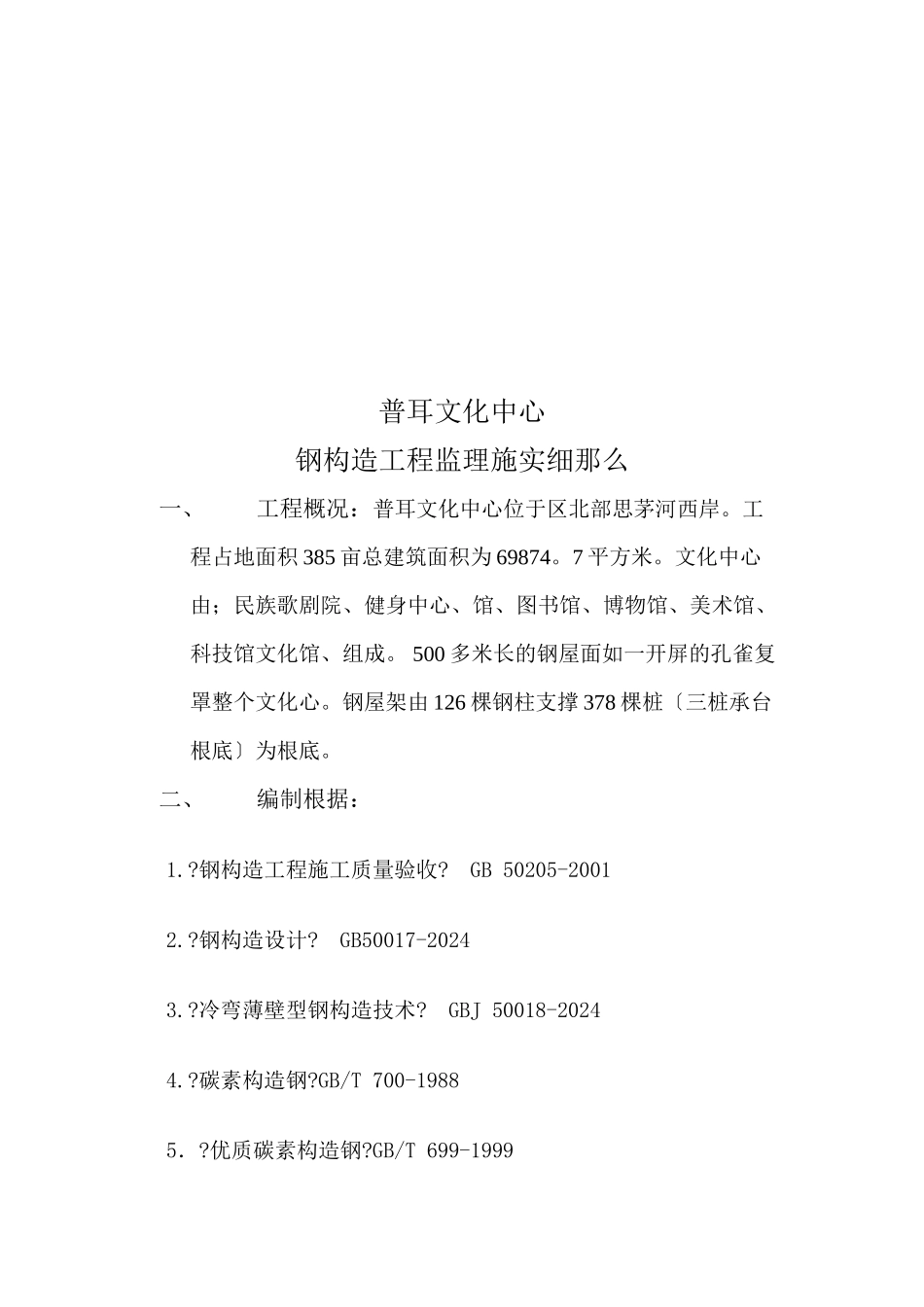

监 理 实 施 细 那么〔钢构造工程〕工程工程：普洱文化中心工程编：[2024]年监字第 038 云南工程建立监理普洱文化中心工程监理部 2008 年 10 月 25 日 目录1、工程概况 2 、编制根据 3 、工程特点 4 、监理目的 5 、监理要点 6 、施工质量控制 普耳文化中心 钢构造工程监理施实细那么一、工程概况：普耳文化中心位于区北部思茅河西岸。工程占地面积 385 亩总建筑面积为 69874。7 平方米。文化中心由；民族歌剧院、健身中心、馆、图书馆、博物馆、美术馆、 科技馆文化馆、组成。 500 多米长的钢屋面如一开屏的孔雀复罩整个文化心。钢屋架由 126 棵钢柱支撑 378 棵桩〔三桩承台根底〕为根底。二、编制根据：1.?钢构造工程施工质量验收? GB 50205-20012.?钢构造设计? GB50017-20243.?冷弯薄壁型钢构造技术? GBJ 50018-20244.?碳素构造钢?GB/T 700-1988 5．?优质碳素构造钢?GB/T 699-19996.?低合金高强度构造钢? GB/T 1591-947.?建筑钢构造焊接技术规程?JGJ 81-20248.?钢构造高强度螺栓连接设计、施工及验收规程? JGJ 82-919.?网架构造工程质量检验评定? JGJ 78-9110.?钢网架螺栓球节点?JG 11-199911.?建筑工程施工质量验收统一? GB 50300-2001 12.?建立工程监理? GB 50319-200013. 经施工图审查批准的施工图设计; 14. 建立工程承包合同、委托监理合同；15．经批准的施工组织设计(专项方案)、监理规划;三、工程特点:〔一〕、根底部分1 本工程地基根底设计等级为丙级。2、±0.000 标高相当于绝对标高 1299.90 米.3、工程采纳直径为 400mm 的振动沉灌注桩有效桩长 15 米。桩端必须穿过③41或③43粉砂层进入稳定持力层长度大于 1 米持力层极限端阻力为 1750KPa。4、严格桩位定位放线以保证桩位的准确无误。5“、桩机型要求 80”以上且为双振动头机型；桩端入设计深度后抬脚两次各一分钟稳定后再一次加满砼方可按规定向上振动拔。拔过程中严禁反插并每隔 50 拔振动一次。拔速度为 0.8 米/分.6、质量检测：桩基完工后随机抽取总桩数 20 的桩〔且 2 桩及 3 桩承台下不少于一根进展小应变动测；还应进展竖向承载力检验检验桩数不得少于 3 根。7、承台砼强度等级为 C30。其余严格按图施工。〔二〕钢构造部分1、本工程的钢构造需与原混凝土主体构造可靠固定。2、本工程构件接长的的拼焊缝与柱相交的梁柱连接焊缝焊接H〔箱〕型钢翼缘与腹板连接焊缝柱脚点区所有焊缝隙均...
