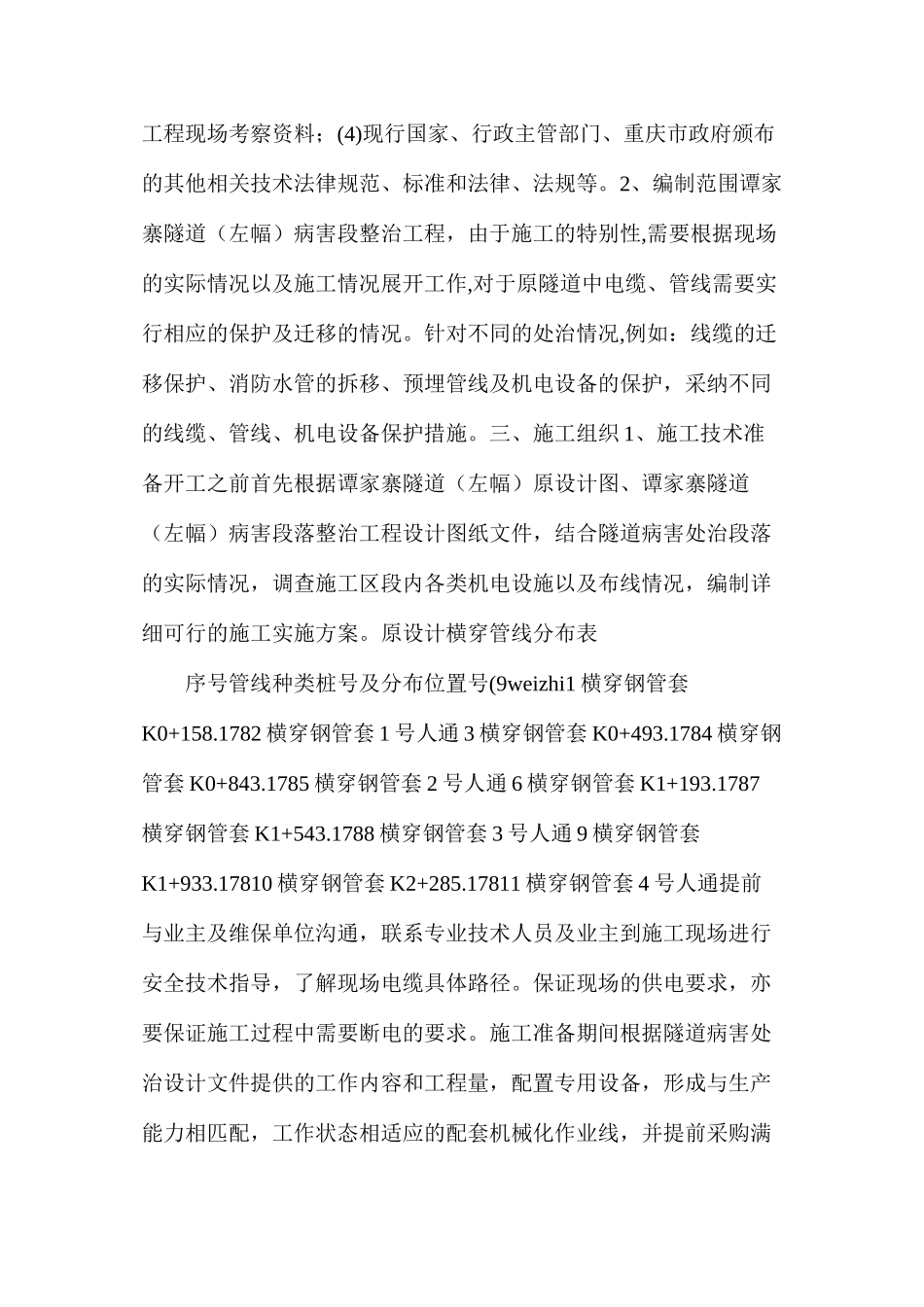

机电设备、线缆、管线保护实施方案一、工程概况谭家寨隧道位于重庆市忠县望水乡境内,隧道进口属望水乡木瓜村管辖。隧道平面布置为分离式隧道,分左右洞,本次加固设计所涉及的左洞 A2 合同段长 2493.285m,里程桩号编制以忠县端为起点、垫江端为止点,隧道左洞按两车道设计,设计时速为 80km/h,隧道建筑限界净宽 10.5m(2×3.75m 行车道+2×0.75m余宽+2×0.75m 检修道),净高 5.0m。据了解,谭家寨左幅隧道2024 年竣工通车,其后由原建隧道施工方对不同部位段落施工缺陷进行修补过;2024 年管养方发现隧道部分段落路面存在开裂、沉陷、隆起等病害,病害逐步进展,并于 2024 年进行部分路段地基注浆加固,增设边墙脚锁脚锚管,重做路面结构的加固设计,仅处治当时表观病害严重的段落;施工后,在 2024 年的运营使用中,发现对已处治的区段,原有病害段落得到一定的修复,新的病害发生较少。但 2024 年管养方发现,左幅隧道路面病害范围和程度都有大幅度的增加,尤其自忠县侧洞口起约 2km 范围内,局部区段路面隆起、凹陷起伏较大,路面纵向开裂,已严重影响隧道结构安全和使用安全。本次隧道整治工程涉及电缆沟拆除重建,需要对合同段(2493.285m)内两侧电缆沟中强电、弱电、通信电缆、程控数据线、机电设备以及消防水管等进行施工保护以及恢复。二、编制依据及范围 1、编制依据(1)2024 谭家寨隧道(左幅)病害段落整治施工图设计(重庆垫忠高速公路有限公司);(2)合同及相关文件;(3)工程现场考察资料;(4)现行国家、行政主管部门、重庆市政府颁布的其他相关技术法律规范、标准和法律、法规等。2、编制范围谭家寨隧道(左幅)病害段整治工程,由于施工的特别性,需要根据现场的实际情况以及施工情况展开工作,对于原隧道中电缆、管线需要实行相应的保护及迁移的情况。针对不同的处治情况,例如:线缆的迁移保护、消防水管的拆移、预埋管线及机电设备的保护,采纳不同的线缆、管线、机电设备保护措施。三、施工组织 1、施工技术准备开工之前首先根据谭家寨隧道(左幅)原设计图、谭家寨隧道(左幅)病害段落整治工程设计图纸文件,结合隧道病害处治段落的实际情况,调查施工区段内各类机电设施以及布线情况,编制详细可行的施工实施方案。原设计横穿管线分布表序号管线种类桩号及分布位置号(9weizhi1 横穿钢管套K0+158.1782 横穿钢管套 1 号人通 3 横穿钢管套 K0+493.1784 横穿钢管套 K0+843.1785 横穿钢管套 2 ...
