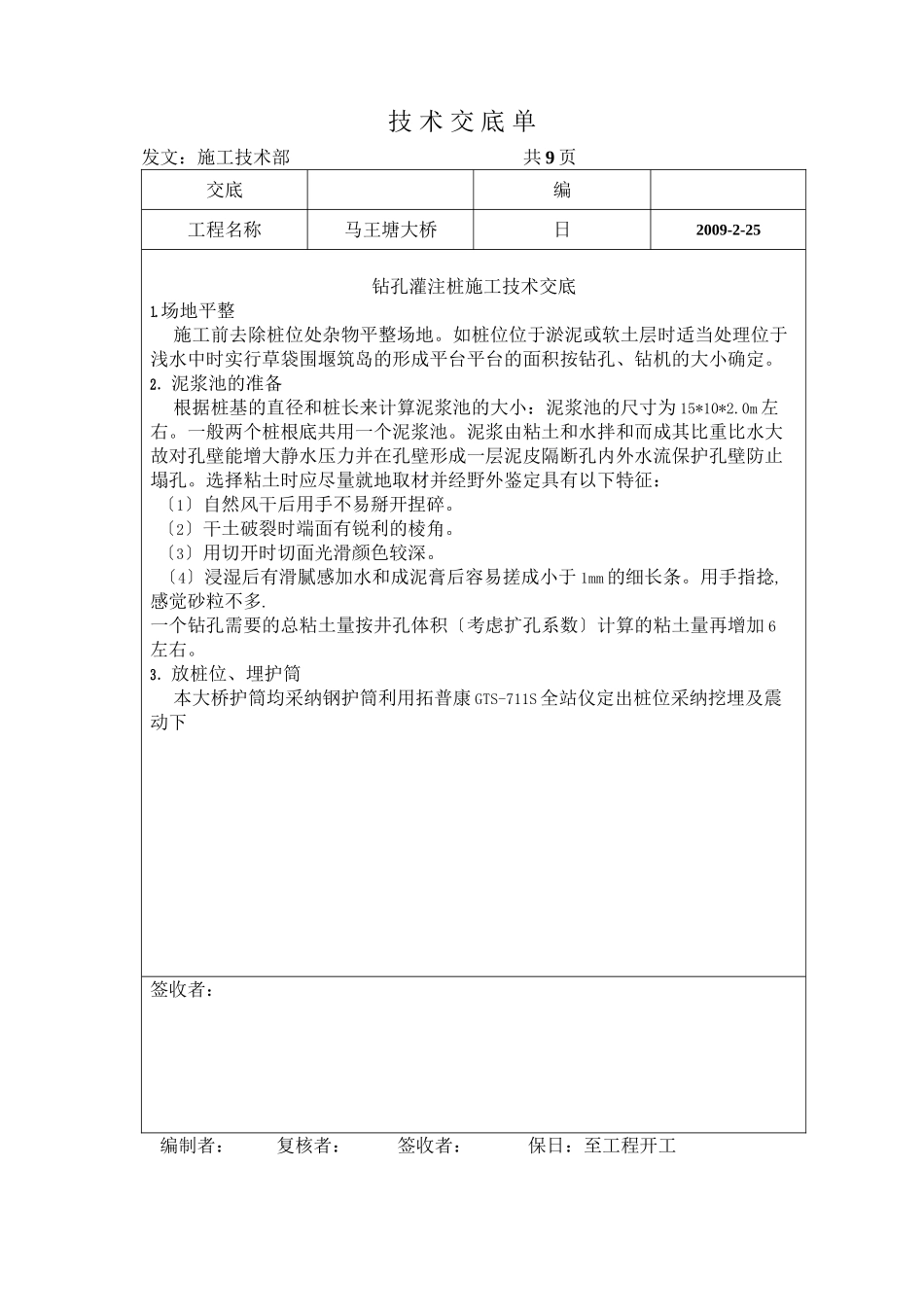

技 术 交 底 单 发文：施工技术部共 9 页交底 编工程名称马王塘大桥 日2009-2-25钻孔灌注桩施工技术交底1.场地平整 施工前去除桩位处杂物平整场地。如桩位位于淤泥或软土层时适当处理位于浅水中时实行草袋围堰筑岛的形成平台平台的面积按钻孔、钻机的大小确定。2．泥浆池的准备 根据桩基的直径和桩长来计算泥浆池的大小：泥浆池的尺寸为 15*10*2.0m 左右。一般两个桩根底共用一个泥浆池。泥浆由粘土和水拌和而成其比重比水大故对孔壁能增大静水压力并在孔壁形成一层泥皮隔断孔内外水流保护孔壁防止塌孔。选择粘土时应尽量就地取材并经野外鉴定具有以下特征： 〔1〕自然风干后用手不易掰开捏碎。 〔2〕干土破裂时端面有锐利的棱角。 〔3〕用切开时切面光滑颜色较深。〔4〕浸湿后有滑腻感加水和成泥膏后容易搓成小于 1mm 的细长条。用手指捻,感觉砂粒不多.一个钻孔需要的总粘土量按井孔体积〔考虑扩孔系数〕计算的粘土量再增加 6左右。3． 放桩位、埋护筒 本大桥护筒均采纳钢护筒利用拓普康 GTS-711S 全站仪定出桩位采纳挖埋及震动下签收者：编制者 ： 复核者：签收者：保日：至工程开工沉相结合的埋设钢护筒。埋设护筒前放好骑马桩并注意保护以便可以随时检查护筒及桩位的位置。根据要求及施工方便护筒内径比设计桩径大 40cm。埋设护筒时护筒中心轴线应对正测量标定的桩位中心其偏向不得大于 5 厘米；并严格保持护筒的竖直位置。护筒高出地面 0.5 米护筒四周用粘土夯实。护筒埋设完成后将钻机底部处夯实使钻机置于坚实的土层上钻机就位后钻头准确对准 桩位。4．冲击钻孔主要工序及考前须知4.1 冲击钻孔为防止冲击震动使相邻孔壁坍塌或影响邻孔刚灌注的砼凝固应待邻孔混凝土灌注完毕一般经 24 小时〔或强度到达 2.5MPa〕后方可开钻,并采纳对角施钻.4.2 开孔阶段： 用十字形钻头钻孔时开孔前应在孔内多放一些粘土并加适量粒径不大于 15cm的片石顶部抛平用低冲程冲砸〔简易钻机冲程 0.5m～1.0m 〕泥浆比重 1.4-1.6 左右钻进 0.5m～1.0m 再回填粘土〔如地表为砂土第二次宜回填 1：1 的粘土和碎石；如为软土和粉砂即回填粘土和粒径不大于 15cm 的片石。〕继续以低冲程冲砸。如此反复两三次必要时多重复几次。假设使用一字形和形钻头钻孔前宜先注入泥浆。4.3 升降钻头时须平稳钻头提出井口时要防止撞碰护筒、孔壁、挂钩和护筒底部。4.4 钻孔作业分班连续进展常常对钻孔泥浆进展检测不符合要求时随时改...
