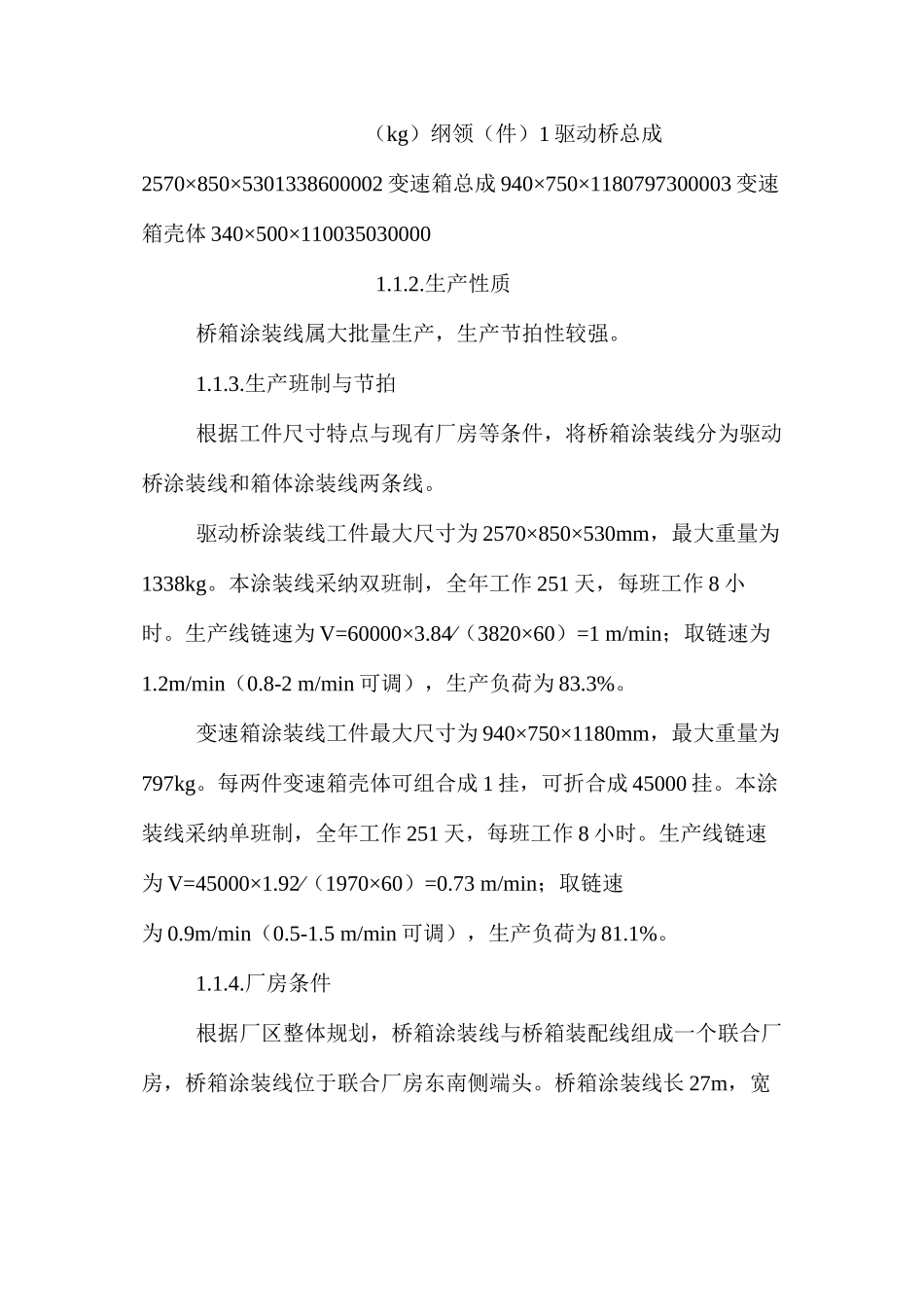

某工程机械桥箱涂装线工艺设计 主要介绍了某工程机械桥箱涂装生产线的涂装工艺及工艺设计参数，并就工艺平面布置、物流及关键工艺选型作了介绍说明。应用情况表明：生产线工艺流程合理，设备布置紧凑，先进有用。 工程机械桥箱一般指驱动桥和变速箱，是工程机械最重要的核心元部件之一，除了发动机之外，桥箱可称为车辆、工程机械中最重要的零部件。 工程机械桥箱涂装一般指装配后的面漆作业。目前国内桥箱涂装线大多存在产能不足、制造工艺落后与漆膜质量性能不稳定的问题。为使产品质量满足公司及行业进展要求，达到环保要求并适应产量不断增长的需要，某工程机械厂家委托设计院设计并建成了一条现代化的桥箱涂装线。该生产线采纳了多项先进、成熟、合理的工艺和设备，本文对其工艺和关键点做简要介绍。 1.涂装工艺 1.1. 工艺设计参数 1.1.1.桥箱涂装线需涂装工件主要为变速箱和驱动桥，年产驱动桥 60000 件、变速箱总成与壳体各 30000 件。工件最大尺寸与重量参数见表 1。 表 1 桥箱涂装线工件参数序号工件名称涂装工件最大尺寸（L×W×H）(mm)最大工件重量（kg）纲领（件）1 驱动桥总成2570×850×5301338600002 变速箱总成 940×750×1180797300003 变速箱壳体 340×500×110035030000 1.1.2.生产性质 桥箱涂装线属大批量生产，生产节拍性较强。 1.1.3.生产班制与节拍 根据工件尺寸特点与现有厂房等条件，将桥箱涂装线分为驱动桥涂装线和箱体涂装线两条线。 驱动桥涂装线工件最大尺寸为 2570×850×530mm，最大重量为1338kg。本涂装线采纳双班制，全年工作 251 天，每班工作 8 小时。生产线链速为 V=60000×3.84∕（3820×60）=1 m/min；取链速为1.2m/min（0.8-2 m/min 可调），生产负荷为 83.3%。 变速箱涂装线工件最大尺寸为 940×750×1180mm，最大重量为797kg。每两件变速箱壳体可组合成 1 挂，可折合成 45000 挂。本涂装线采纳单班制，全年工作 251 天，每班工作 8 小时。生产线链速为 V=45000×1.92∕（1970×60）=0.73 m/min；取链速为 0.9m/min（0.5-1.5 m/min 可调），生产负荷为 81.1%。 1.1.4.厂房条件 根据厂区整体规划，桥箱涂装线与桥箱装配线组成一个联合厂房，桥箱涂装线位于联合厂房东南侧端头。桥箱涂装线长 27m，宽54m，由 3 个 18m 跨组成。厂房内设置 3t 电动单梁起重机，轨高为7m，通长运行。 1.2.涂装工艺设计 工程机械桥箱产品特点为铸件，外协配套来...
