某监理标段水利工程监理规划

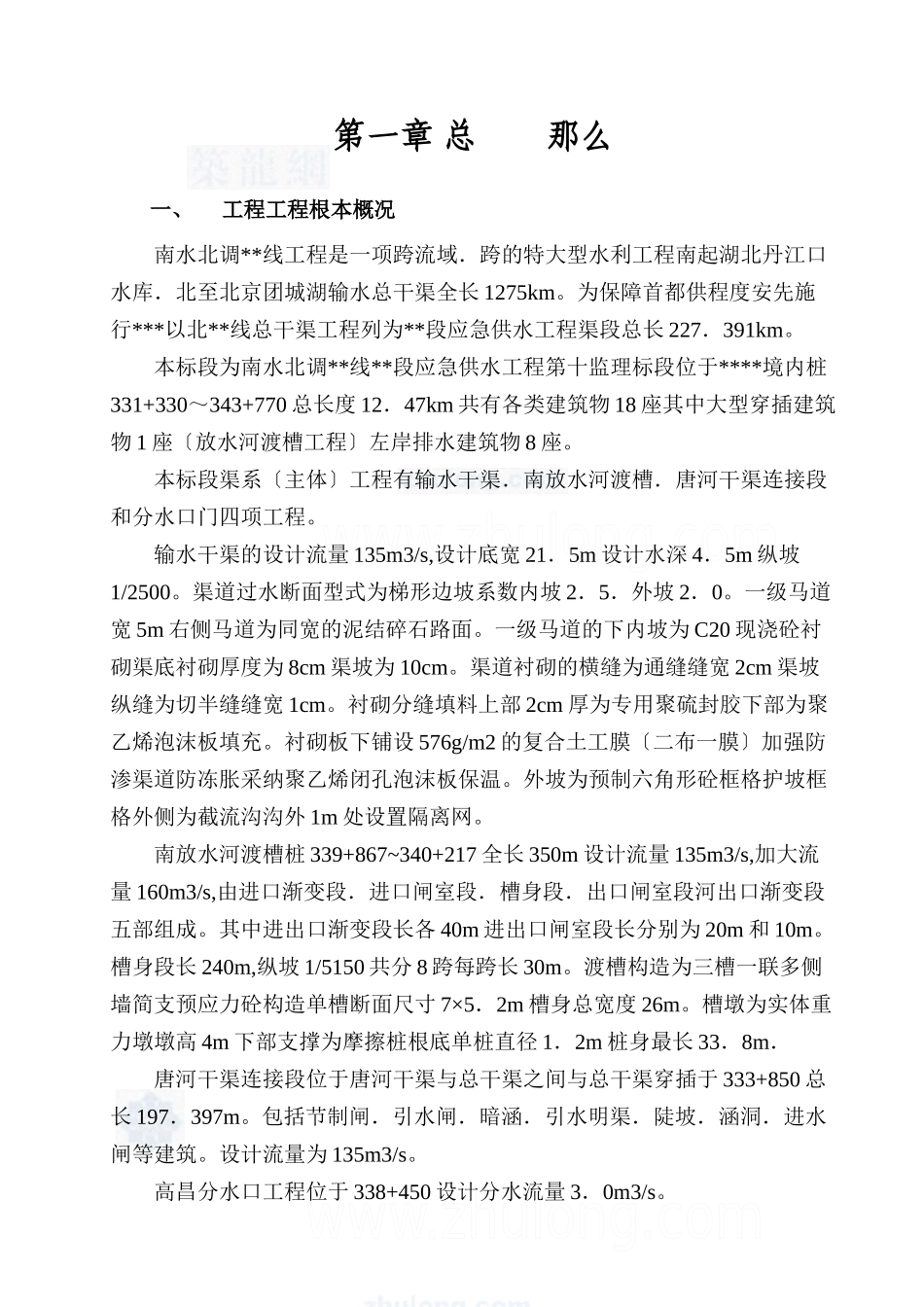

第一章 总 那么一、工程工程根本概况南水北调**线工程是一项跨流域．跨的特大型水利工程南起湖北丹江口水库．北至北京团城湖输水总干渠全长 1275km。为保障首都供程度安先施行***以北**线总干渠工程列为**段应急供水工程渠段总长 227．391km。本标段为南水北调**线**段应急供水工程第十监理标段位于****境内桩331+330～343+770 总长度 12．47km 共有各类建筑物 18 座其中大型穿插建筑物 1 座〔放水河渡槽工程〕左岸排水建筑物 8 座。本标段渠系〔主体〕工程有输水干渠．南放水河渡槽．唐河干渠连接段和分水口门四项工程。输水干渠的设计流量 135m3/s,设计底宽 21．5m 设计水深 4．5m 纵坡1/2500。渠道过水断面型式为梯形边坡系数内坡 2．5．外坡 2．0。一级马道宽 5m 右侧马道为同宽的泥结碎石路面。一级马道的下内坡为 C20 现浇砼衬砌渠底衬砌厚度为 8cm 渠坡为 10cm。渠道衬砌的横缝为通缝缝宽 2cm 渠坡纵缝为切半缝缝宽 1cm。衬砌分缝填料上部 2cm 厚为专用聚硫封胶下部为聚乙烯泡沫板填充。衬砌板下铺设 576g/m2 的复合土工膜〔二布一膜〕加强防渗渠道防冻胀采纳聚乙烯闭孔泡沫板保温。外坡为预制六角形砼框格护坡框格外侧为截流沟沟外 1m 处设置隔离网。南放水河渡槽桩 339+867~340+217 全长 350m 设计流量 135m3/s,加大流量 160m3/s,由进口渐变段．进口闸室段．槽身段．出口闸室段河出口渐变段五部组成。其中进出口渐变段长各 40m 进出口闸室段长分别为 20m 和 10m。槽身段长 240m,纵坡 1/5150 共分 8 跨每跨长 30m。渡槽构造为三槽一联多侧墙简支预应力砼构造单槽断面尺寸 7×5．2m 槽身总宽度 26m。槽墩为实体重力墩墩高 4m 下部支撑为摩擦桩根底单桩直径 1．2m 桩身最长 33．8m．唐河干渠连接段位于唐河干渠与总干渠之间与总干渠穿插于 333+850 总长 197．397m。包括节制闸．引水闸．暗涵．引水明渠．陡坡．涵洞．进水闸等建筑。设计流量为 135m3/s。高昌分水口工程位于 338+450 设计分水流量 3．0m3/s。其他 5 座建筑物均为跨总干渠的穿插建筑物。本标段工程划分 4 个施工标段分别为第 26．27．28．29 施工标段其工程内容分别是：1．第 26 施工标段：桩 331+300～335+500 总长 4200m 共有各类建筑物 7座其中左岸排水建筑物 4 座交通桥 3 座。除总干渠工程外左岸排水建筑物 4 座。山南庄沟排水渡槽桩 332+253 设计流量：．7m3/s。军营沟排水渡...
