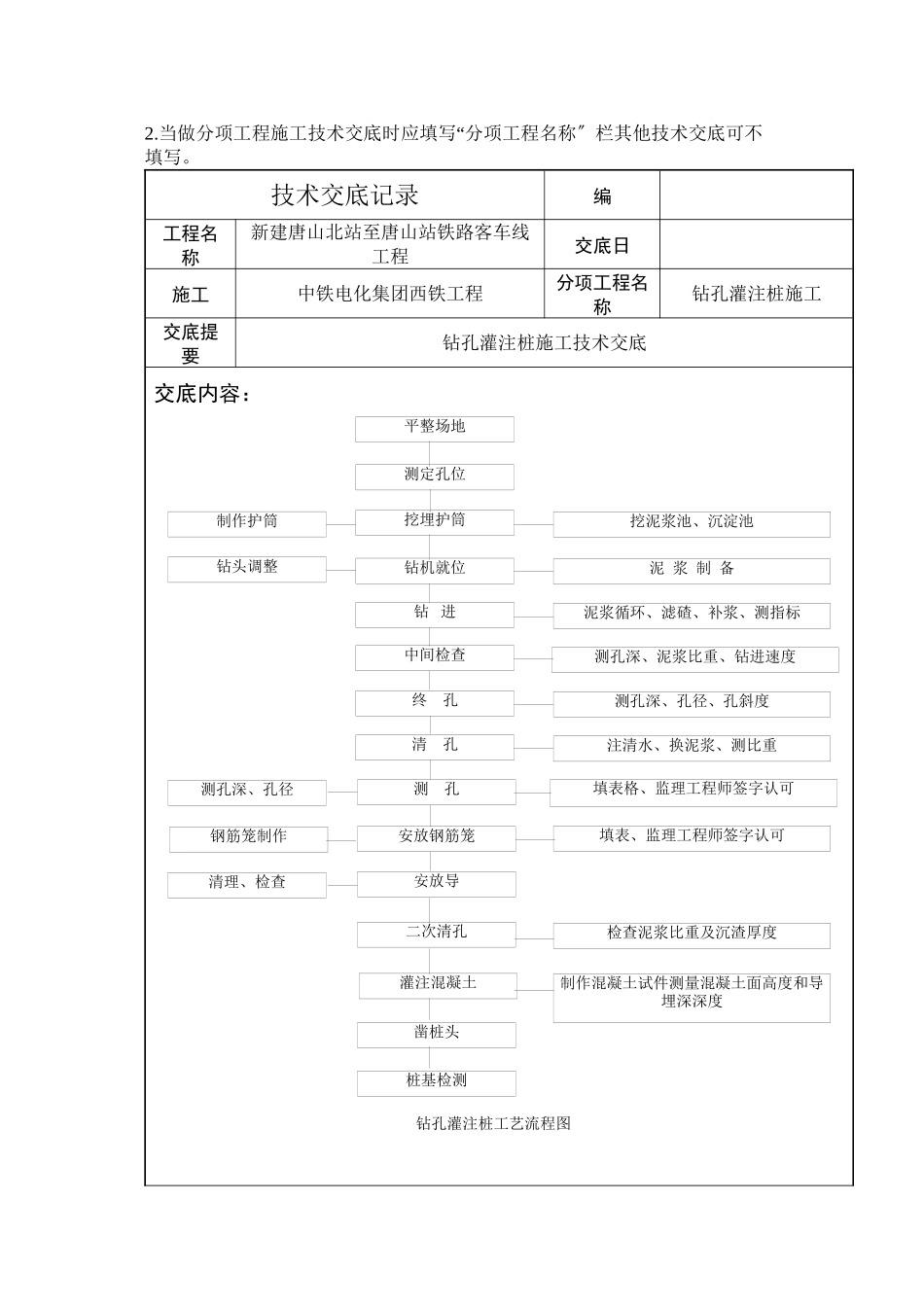

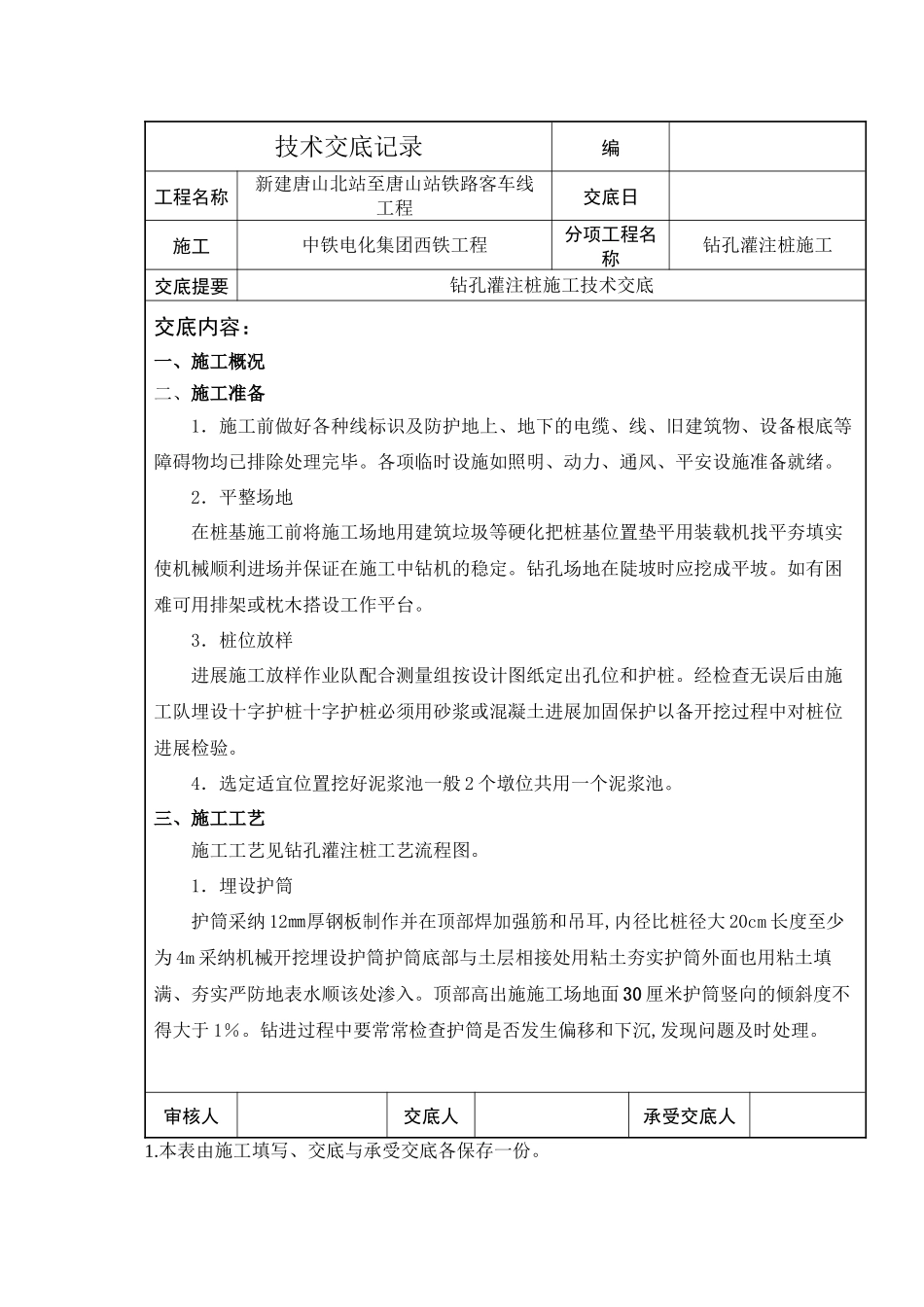

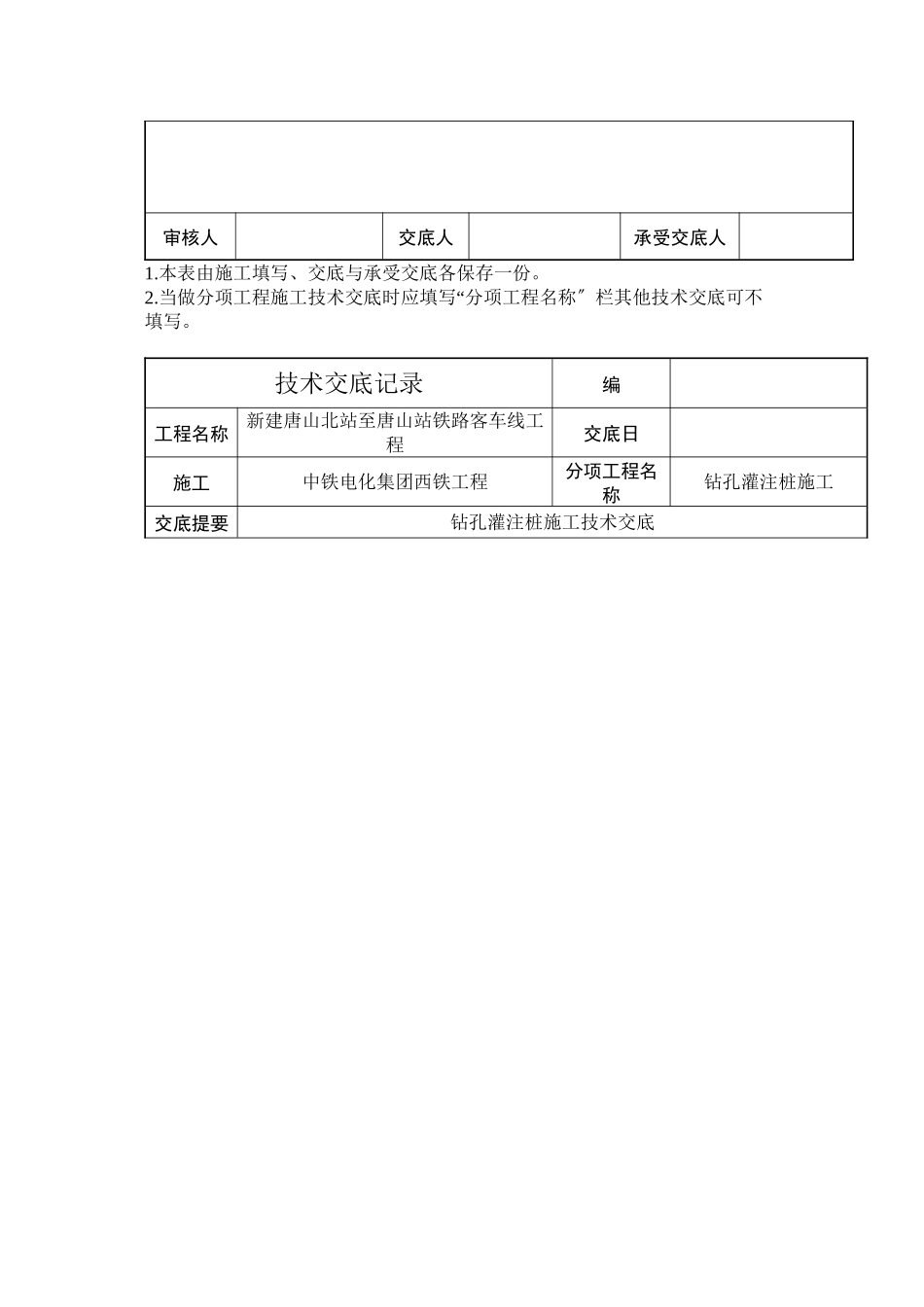

技术交底记录编 工程名称新建唐山北站至唐山站铁路客车线工程交底日施工中铁电化集团西铁工程分项工程名称钻孔灌注桩施工交底提要钻孔灌注桩施工技术交底交底内容:一、施工概况二、施工准备1.施工前做好各种线标识及防护地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。2.平整场地在桩基施工前将施工场地用建筑垃圾等硬化把桩基位置垫平用装载机找平夯填实使机械顺利进场并保证在施工中钻机的稳定。钻孔场地在陡坡时应挖成平坡。如有困难可用排架或枕木搭设工作平台。3.桩位放样进展施工放样作业队配合测量组按设计图纸定出孔位和护桩。经检查无误后由施工队埋设十字护桩十字护桩必须用砂浆或混凝土进展加固保护以备开挖过程中对桩位进展检验。4.选定适宜位置挖好泥浆池一般 2 个墩位共用一个泥浆池。三、施工工艺施工工艺见钻孔灌注桩工艺流程图。1.埋设护筒护筒采纳 12㎜厚钢板制作并在顶部焊加强筋和吊耳,内径比桩径大 20cm 长度至少为 4m 采纳机械开挖埋设护筒护筒底部与土层相接处用粘土夯实护筒外面也用粘土填满、夯实严防地表水顺该处渗入。顶部高出施施工场地面 30 厘米护筒竖向的倾斜度不得大于 1%。钻进过程中要常常检查护筒是否发生偏移和下沉,发现问题及时处理。审核人交底人承受交底人1.本表由施工填写、交底与承受交底各保存一份。平整场地凿桩头测定孔位挖埋护筒钻机就位 钻 进制作护筒钻头调整中间检查 终孔 清孔 测孔安放钢筋笼安放导二次清孔灌注混凝土挖泥浆池、沉淀池 泥 浆 制 备泥浆循环、滤碴、补浆、测指标测孔深、泥浆比重、钻进速度测孔深、孔径、孔斜度注清水、换泥浆、测比重填表格、监理工程师签字认可填表、监理工程师签字认可检查泥浆比重及沉渣厚度制作混凝土试件测量混凝土面高度和导埋深深度清理、检查测孔深、孔径钢筋笼制作钻孔灌注桩工艺流程图桩基检测2.“当做分项工程施工技术交底时应填写 分项工程名称〞栏其他技术交底可不填写。技术交底记录编 工程名称新建唐山北站至唐山站铁路客车线工程交底日施工中铁电化集团西铁工程分项工程名称钻孔灌注桩施工交底提要钻孔灌注桩施工技术交底交底内容:审核人交底人承受交底人1.本表由施工填写、交底与承受交底各保存一份。2.“当做分项工程施工技术交底时应填写 分项工程名称〞栏其他技术交底可不填写。技术交底记录编 工程名称新建唐山北站至唐山站铁路...
