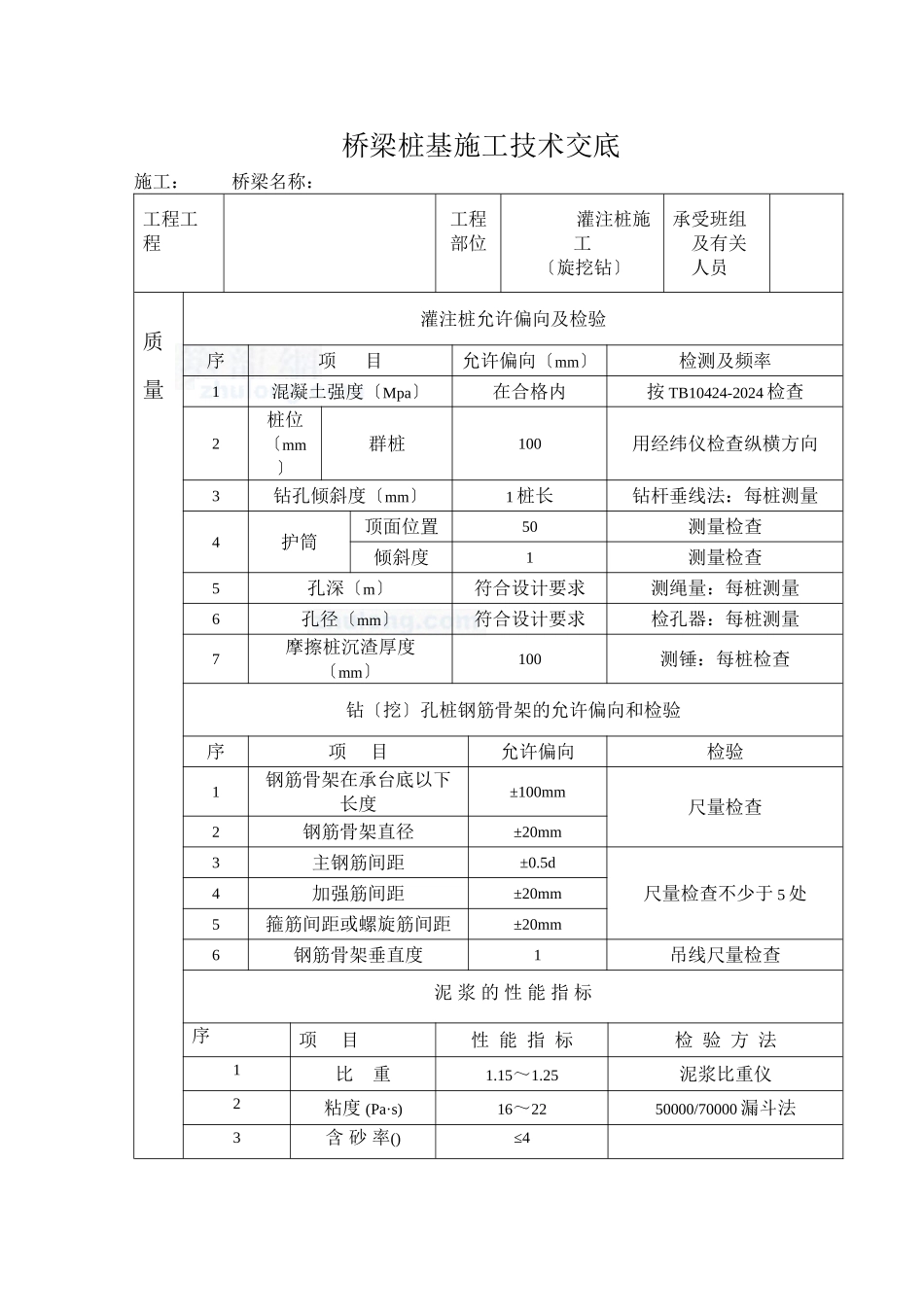

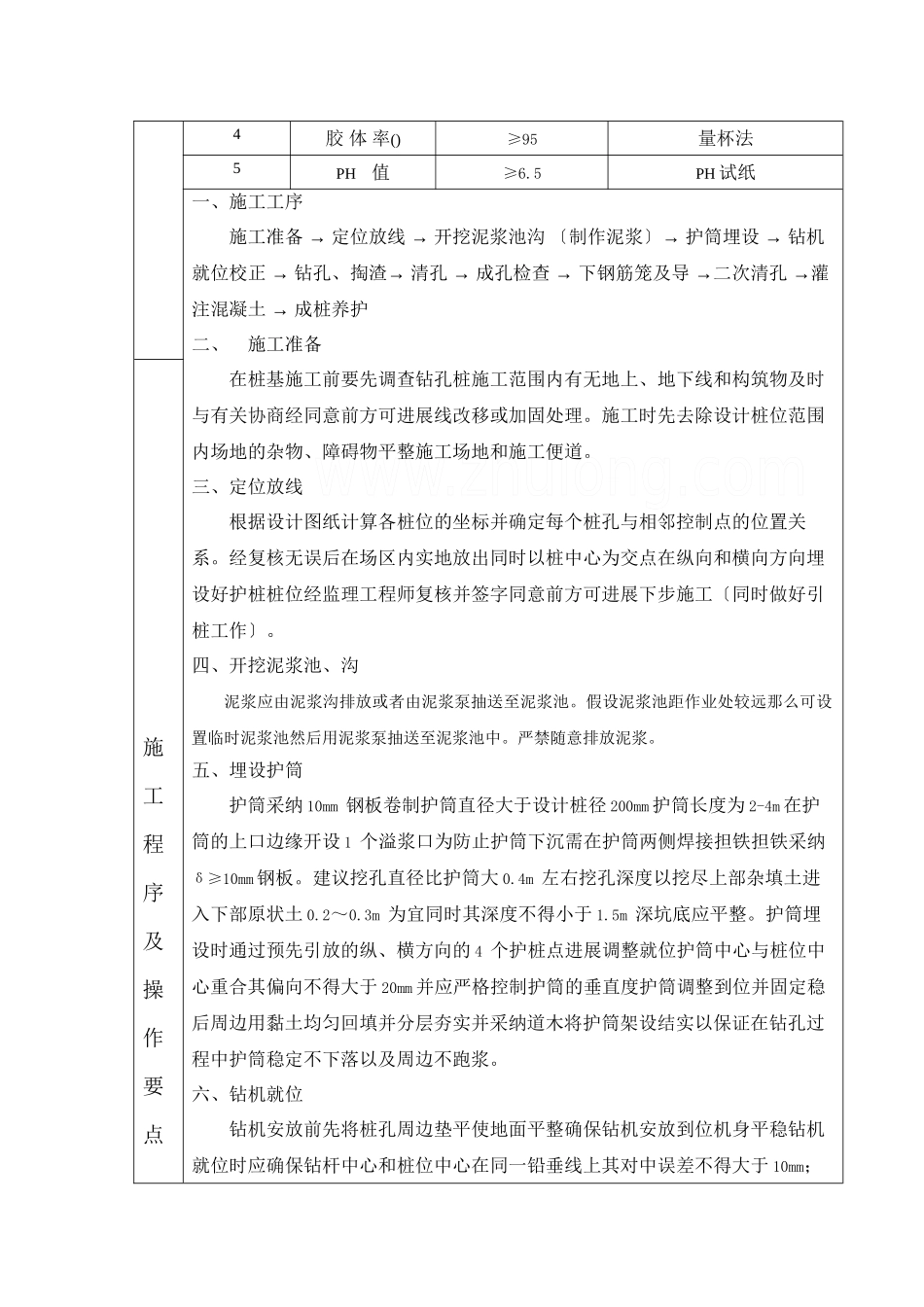

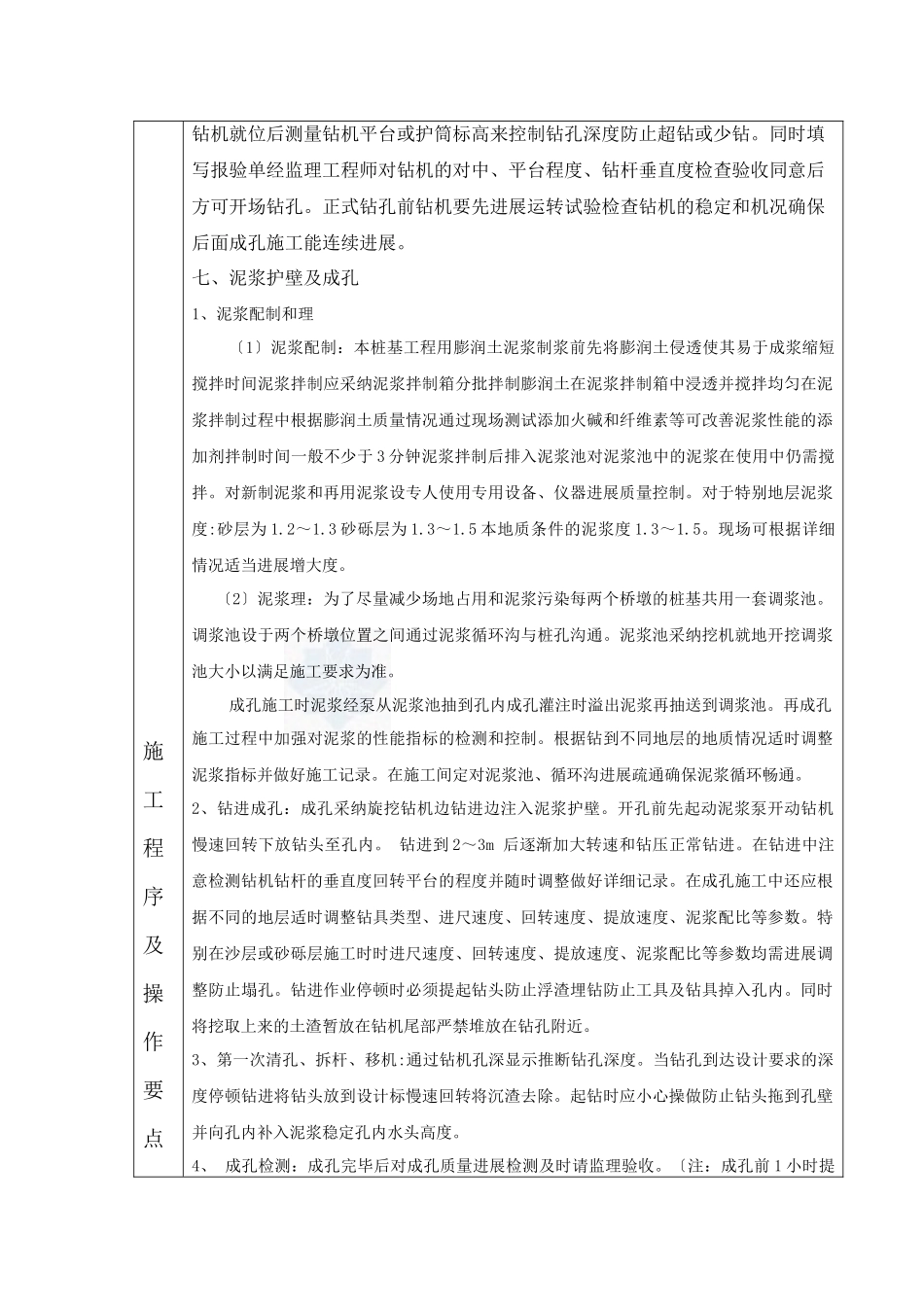

桥梁桩基施工技术交底施工： 桥梁名称：工程工程 工程部位 灌注桩施工 〔旋挖钻〕承受班组及有关人员质量灌注桩允许偏向及检验序 项目允许偏向〔mm〕检测及频率1混凝土强度〔Mpa〕在合格内按 TB10424-2024 检查2桩位〔mm〕群桩100用经纬仪检查纵横方向3钻孔倾斜度〔mm〕1 桩长钻杆垂线法：每桩测量4护筒顶面位置50测量检查倾斜度1测量检查5孔深〔m〕符合设计要求测绳量：每桩测量6孔径〔mm〕符合设计要求检孔器：每桩测量7摩擦桩沉渣厚度〔mm〕100测锤：每桩检查钻〔挖〕孔桩钢筋骨架的允许偏向和检验序 项目允许偏向检验1钢筋骨架在承台底以下长度±100mm尺量检查2钢筋骨架直径±20mm3主钢筋间距±0.5d尺量检查不少于 5 处4加强筋间距±20mm5箍筋间距或螺旋筋间距±20mm6钢筋骨架垂直度1吊线尺量检查 泥 浆 的 性 能 指 标序 项目 性 能 指 标 检 验 方 法1 比重1.15～1.25泥浆比重仪2 粘度 (Pa·s)16～2250000/70000 漏斗法3 含 砂 率()≤44 胶 体 率()≥95量杯法5PH 值≥6.5PH 试纸一、施工工序 → → → → 施工准备定位放线开挖泥浆池沟 〔制作泥浆〕护筒埋设钻机 → → → → → →就位校正钻孔、掏渣清孔成孔检查下钢筋笼及导二次清孔灌 → 注混凝土成桩养护二、施工准备在桩基施工前要先调查钻孔桩施工范围内有无地上、地下线和构筑物及时与有关协商经同意前方可进展线改移或加固处理。施工时先去除设计桩位范围内场地的杂物、障碍物平整施工场地和施工便道。三、定位放线根据设计图纸计算各桩位的坐标并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出同时以桩中心为交点在纵向和横向方向埋设好护桩桩位经监理工程师复核并签字同意前方可进展下步施工〔同时做好引桩工作〕。四、开挖泥浆池、沟泥浆应由泥浆沟排放或者由泥浆泵抽送至泥浆池。假设泥浆池距作业处较远那么可设置临时泥浆池然后用泥浆泵抽送至泥浆池中。严禁随意排放泥浆。五、埋设护筒护筒采纳 10mm 钢板卷制护筒直径大于设计桩径 200mm 护筒长度为 2-4m 在护筒的上口边缘开设 1 个溢浆口为防止护筒下沉需在护筒两侧焊接担铁担铁采纳δ≥10mm 钢板。建议挖孔直径比护筒大 0.4m 左右挖孔深度以挖尽上部杂填土进入下部原状土 0.2～0.3m 为宜同时其深度不得小于 1.5m 深坑底应平整。护筒埋设时通过预先引放的纵、横方向的 4 个护桩点进展调整就位护筒中心与桩位中心重合其偏向不得大...
