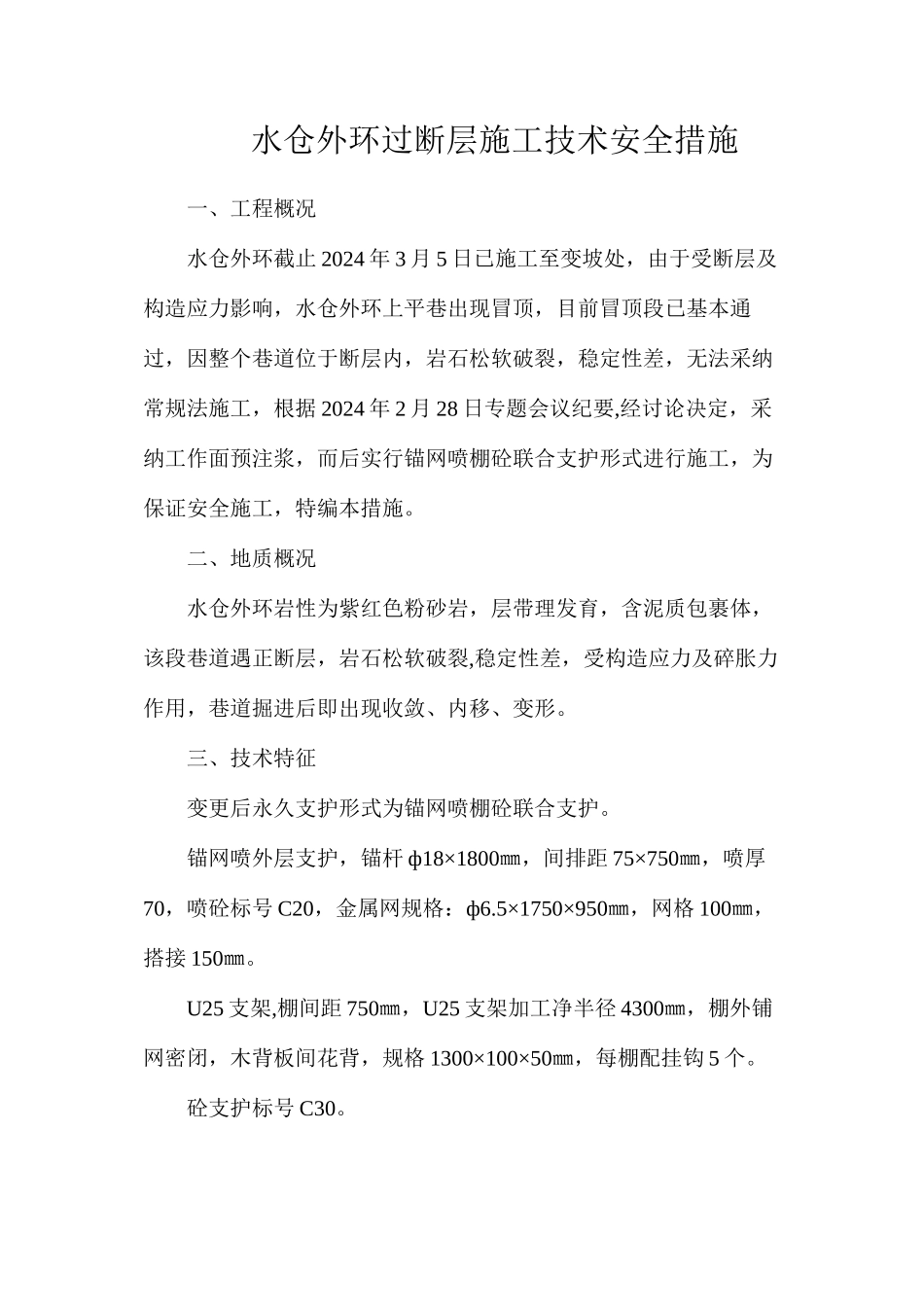

水仓外环过断层施工技术安全措施

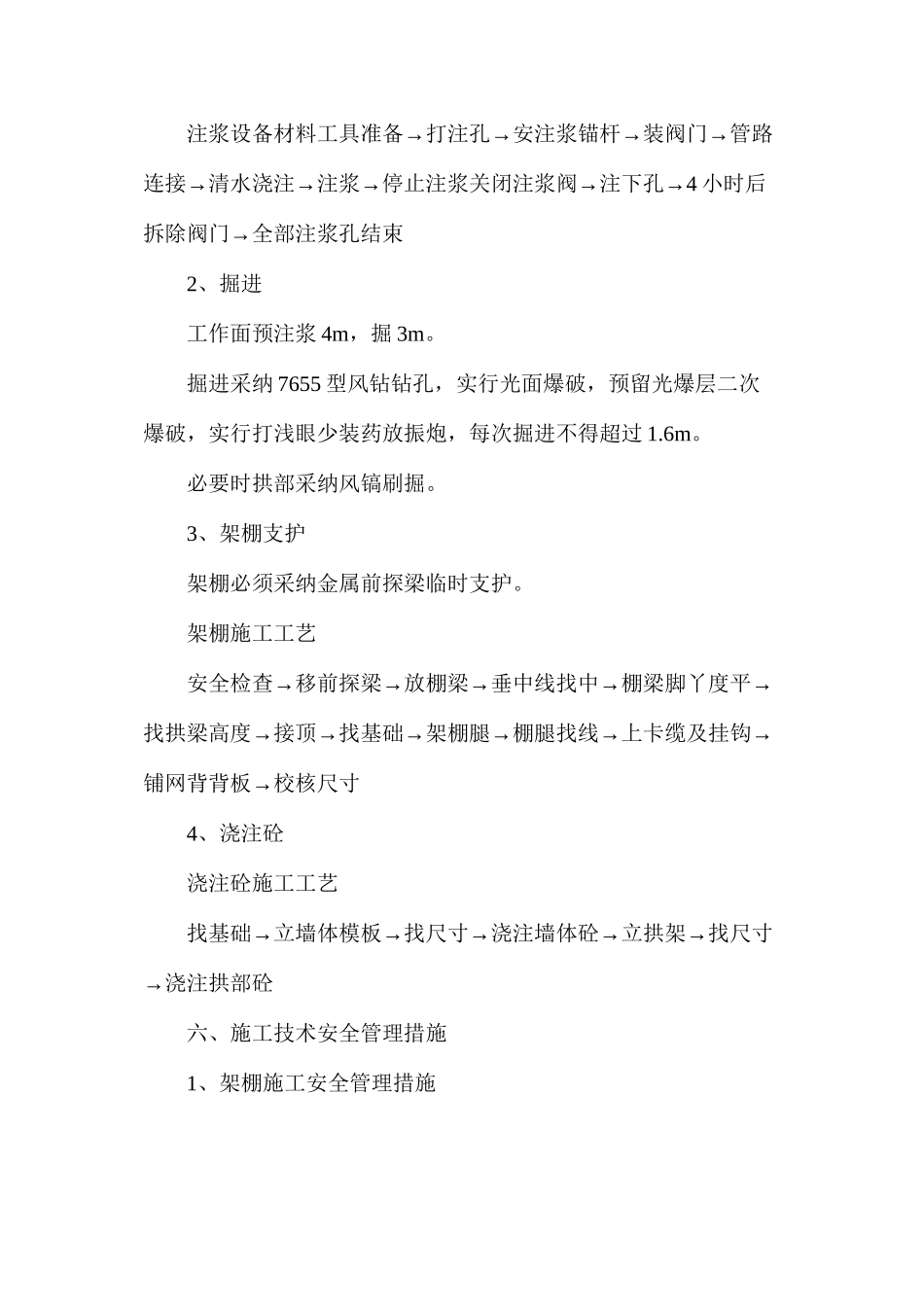

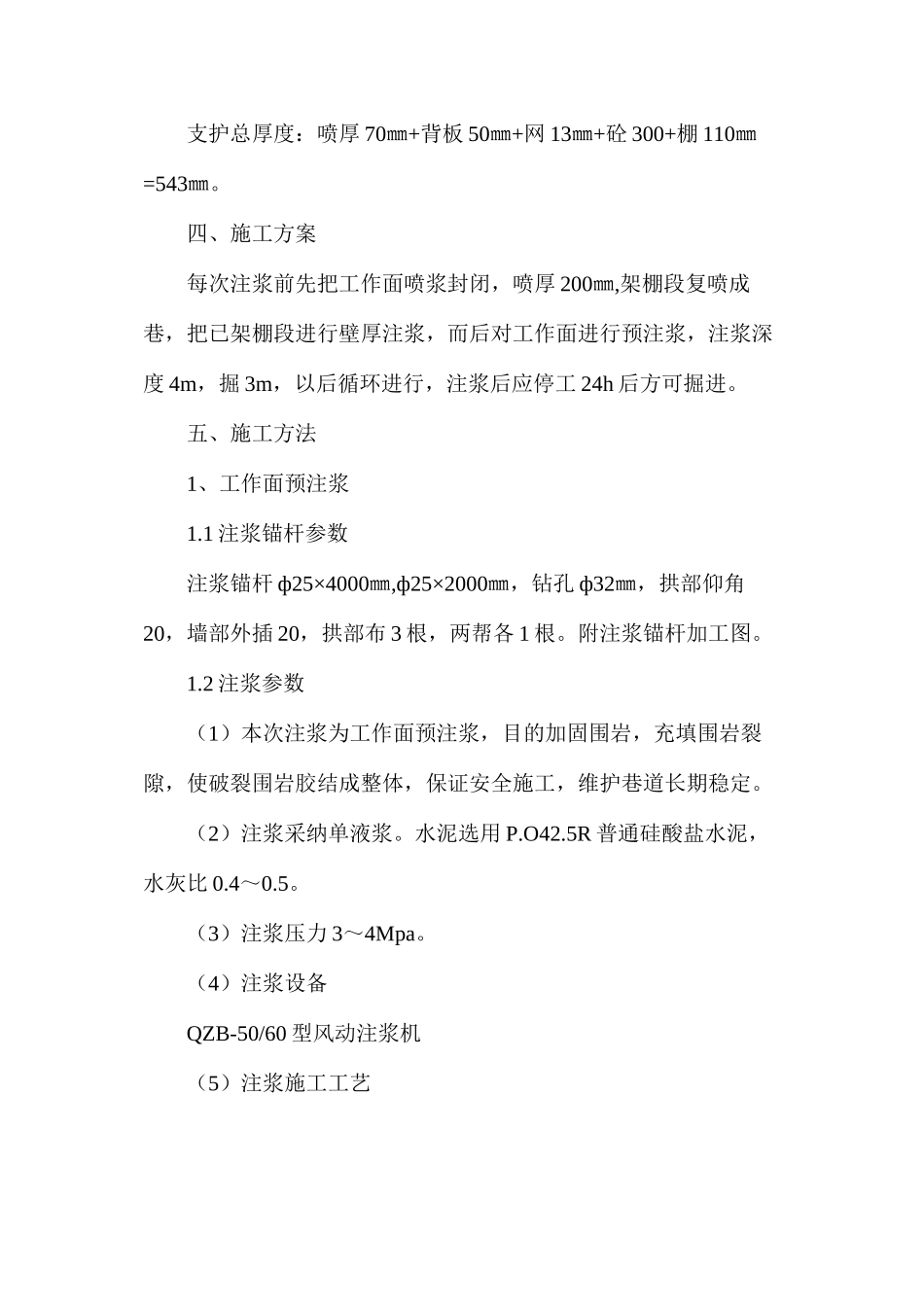

水仓外环过断层施工技术安全措施一、工程概况水仓外环截止 2024 年 3 月 5 日已施工至变坡处，由于受断层及构造应力影响，水仓外环上平巷出现冒顶，目前冒顶段已基本通过，因整个巷道位于断层内，岩石松软破裂，稳定性差，无法采纳常规法施工，根据 2024 年 2 月 28 日专题会议纪要,经讨论决定，采纳工作面预注浆，而后实行锚网喷棚砼联合支护形式进行施工，为保证安全施工，特编本措施。二、地质概况水仓外环岩性为紫红色粉砂岩，层带理发育，含泥质包裹体，该段巷道遇正断层，岩石松软破裂,稳定性差，受构造应力及碎胀力作用，巷道掘进后即出现收敛、内移、变形。三、技术特征变更后永久支护形式为锚网喷棚砼联合支护。锚网喷外层支护，锚杆 ф18×1800㎜，间排距 75×750㎜，喷厚70，喷砼标号 C20，金属网规格：ф6.5×1750×950㎜，网格 100㎜，搭接 150㎜。U25 支架,棚间距 750㎜，U25 支架加工净半径 4300㎜，棚外铺网密闭，木背板间花背，规格 1300×100×50㎜，每棚配挂钩 5 个。砼支护标号 C30。支护总厚度：喷厚 70㎜+背板 50㎜+网 13㎜+砼 300+棚 110㎜=543㎜。四、施工方案每次注浆前先把工作面喷浆封闭，喷厚 200㎜,架棚段复喷成巷，把已架棚段进行壁厚注浆，而后对工作面进行预注浆，注浆深度 4m，掘 3m，以后循环进行，注浆后应停工 24h 后方可掘进。五、施工方法1、工作面预注浆1.1 注浆锚杆参数注浆锚杆 ф25×4000㎜,ф25×2000㎜，钻孔 ф32㎜，拱部仰角20，墙部外插 20，拱部布 3 根，两帮各 1 根。附注浆锚杆加工图。1.2 注浆参数（1）本次注浆为工作面预注浆，目的加固围岩，充填围岩裂隙，使破裂围岩胶结成整体，保证安全施工，维护巷道长期稳定。（2）注浆采纳单液浆。水泥选用 P.O42.5R 普通硅酸盐水泥，水灰比 0.4～0.5。（3）注浆压力 3～4Mpa。（4）注浆设备QZB-50/60 型风动注浆机（5）注浆施工工艺→→→→注浆设备材料工具准备打注孔安注浆锚杆装阀门管路→→→→→连接清水浇注注浆停止注浆关闭注浆阀注下孔4 小时后→拆除阀门全部注浆孔结束2、掘进工作面预注浆 4m，掘 3m。掘进采纳 7655 型风钻钻孔，实行光面爆破，预留光爆层二次爆破，实行打浅眼少装药放振炮，每次掘进不得超过 1.6m。必要时拱部采纳风镐刷掘。3、架棚支护架棚必须采纳金属前探梁临时支护。架棚施工工艺→→→→→安全检查移前探梁放棚梁垂中线找中棚梁脚丫度平→→→→→→找拱梁高...
