水泥搅拌桩工程施工技术交底

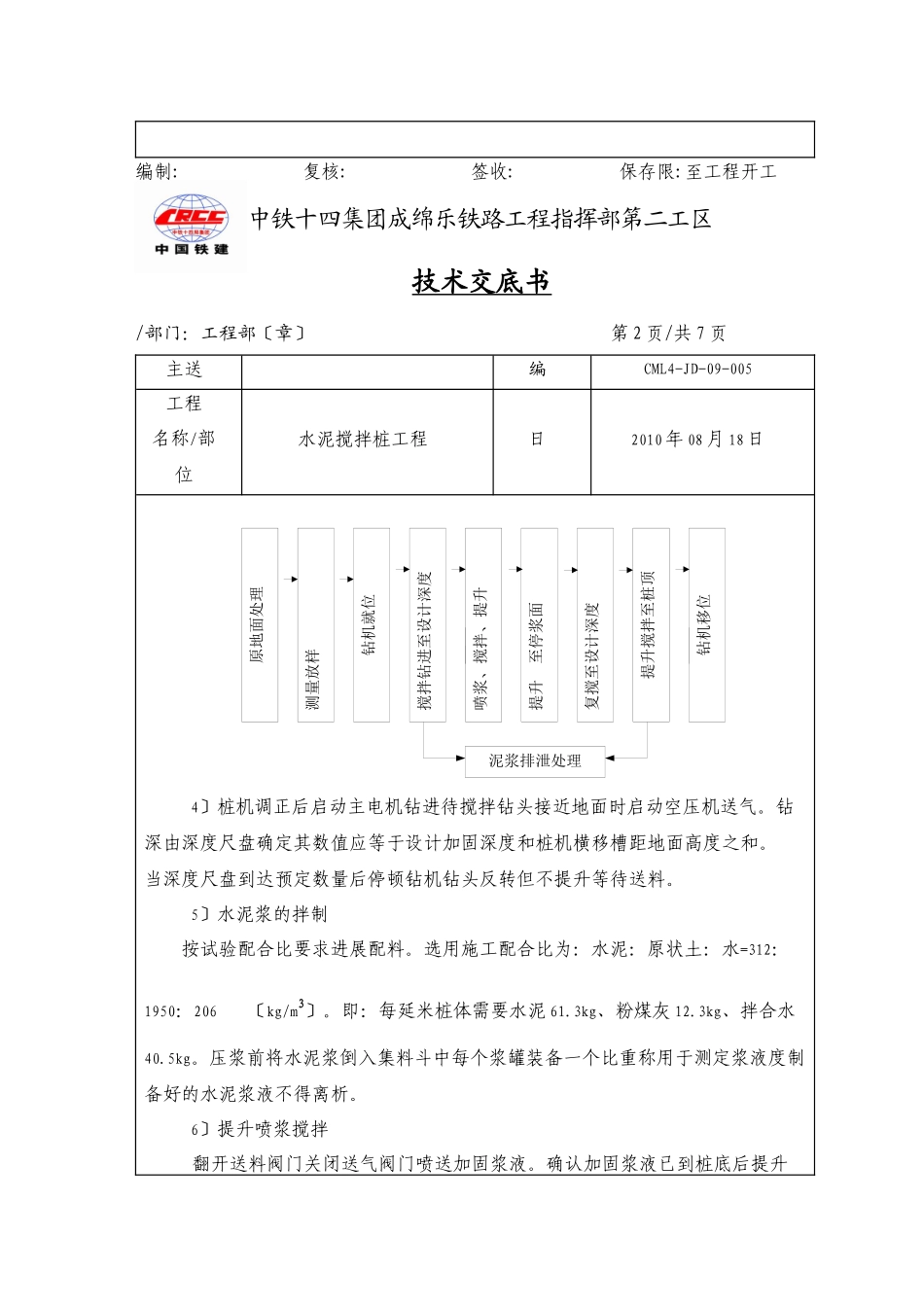

中铁十四集团成绵乐铁路工程指挥部第二工区技术交底书/部门：工程部〔章〕 页/共 7 页 主送 编CML4-JD-09-005工程名称/部位水泥搅拌桩工程日 2010 年 08 月 18 日水泥搅拌桩桩工程施工的技术交底架子队：现将水泥搅拌桩工程施工的技术方案及要求交底如下望你队仔细学习严格按要求组织施工。1、工程简介： 本段路基工程地基承载力不能满足设计及要求需采纳水泥搅拌桩施工加固地基。水泥搅拌桩桩径 0.5m 桩间距 1.0m～1.2m 正三角形布置。2、施工方案:根据现场地质条件、采纳一次喷浆二次搅拌或二次喷浆四次搅拌施工工艺。〔1〕 施工工艺流程〔2〕 施工步骤1〕首先开挖两侧排水边沟疏干地表水去除杂物、腐植土平整场地2〕按设计要求测量放线确定桩位灰土划出桩位及边线范围。3〕组装架立搅拌桩机。检查主机各部的连接液压系统、电气系统、喷浆系统各部安装试况及浆罐、路的封连接情况是否正常做好必要的调整和紧固工作排除异常情况后方可进展操作。浆罐装满料后进料口加盖封。安装钻机时将钻机对准桩位调平桩机机身以保证桩的垂直度。每根桩施工前都有专门的人员进展桩位对中和垂直度检查满足要求前方可开钻。签收者：原地面处理测量放样钻机就位搅拌钻进至设计深度喷浆、搅拌、提升 提升至停浆面复搅至设计深度提升搅拌至桩顶钻机移位泥浆排泄处理编制: 复核: 签收: 保存限:至工程开工中铁十四集团成绵乐铁路工程指挥部第二工区技术交底书/部门：工程部〔章〕 第 2 页/共 7 页 主送 编CML4-JD-09-005工程名称/部位水泥搅拌桩工程日 2010 年 08 月 18 日4〕桩机调正后启动主电机钻进待搅拌钻头接近地面时启动空压机送气。钻深由深度尺盘确定其数值应等于设计加固深度和桩机横移槽距地面高度之和。 当深度尺盘到达预定数量后停顿钻机钻头反转但不提升等待送料。5〕水泥浆的拌制按试验配合比要求进展配料。选用施工配合比为：水泥：原状土：水=312：1950：206 〔kg/m3〕。即：每延米桩体需要水泥 61.3kg、粉煤灰 12.3kg、拌合水40.5kg。压浆前将水泥浆倒入集料斗中每个浆罐装备一个比重称用于测定浆液度制备好的水泥浆液不得离析。6〕提升喷浆搅拌翻开送料阀门关闭送气阀门喷送加固浆液。确认加固浆液已到桩底后提升搅拌钻头 签收者：编制: 复核: 签收: 保存限:至工程开工中铁十四集团成绵乐铁路工程指挥部第二工区技术交底书/部门：工程部〔章〕 第 3 页/共 7 页 主送 编CML4-JD-09-005工程名称/部...
