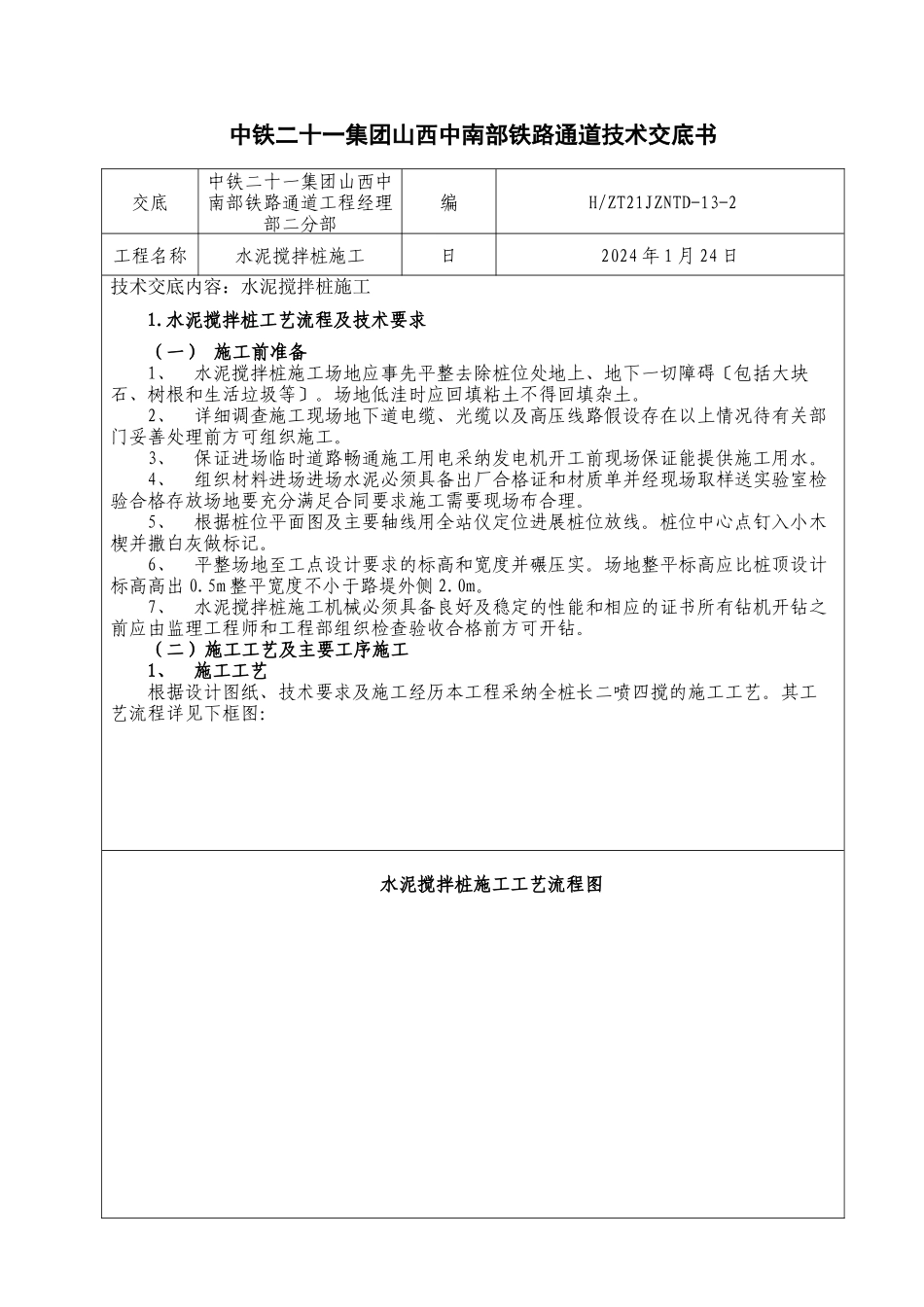

中铁二十一集团山西中南部铁路通道技术交底书交底中铁二十一集团山西中南部铁路通道工程经理部二分部编 H/ZT21JZNTD-13-2工程名称水泥搅拌桩施工日 2024 年 1 月 24 日技术交底内容：水泥搅拌桩施工1.水泥搅拌桩工艺流程及技术要求（一） 施工前准备1、水泥搅拌桩施工场地应事先平整去除桩位处地上、地下一切障碍〔包括大块石、树根和生活垃圾等〕。场地低洼时应回填粘土不得回填杂土。2、详细调查施工现场地下道电缆、光缆以及高压线路假设存在以上情况待有关部门妥善处理前方可组织施工。3、保证进场临时道路畅通施工用电采纳发电机开工前现场保证能提供施工用水。4、组织材料进场进场水泥必须具备出厂合格证和材质单并经现场取样送实验室检验合格存放场地要充分满足合同要求施工需要现场布合理。5、根据桩位平面图及主要轴线用全站仪定位进展桩位放线。桩位中心点钉入小木楔并撒白灰做标记。6、平整场地至工点设计要求的标高和宽度并碾压实。场地整平标高应比桩顶设计标高高出 0.5m 整平宽度不小于路堤外侧 2.0m。7、水泥搅拌桩施工机械必须具备良好及稳定的性能和相应的证书所有钻机开钻之前应由监理工程师和工程部组织检查验收合格前方可开钻。（二）施工工艺及主要工序施工1、施工工艺根据设计图纸、技术要求及施工经历本工程采纳全桩长二喷四搅的施工工艺。其工艺流程详见下框图：水泥搅拌桩施工工艺流程图场地平整测量放线桩机就位喷浆搅拌钻进重复搅拌提升成桩完毕移位提升搅拌重复喷浆搅拌钻进水泥浆制备2、主要工序施工1）测量定位〔1〕根据设计图纸进展测量放线并进展复合确认无误后做好记录和相应的地面标志保护工作。〔2〕桩位定位偏向不得大于 50mm。〔3〕测量地面标高确定桩底标高。2〕桩机就位** Expression is faulty **检查钻机长度钻头直径连接好输浆路起重机悬吊搅拌机将桩机移到指定桩位当地面起伏不平常应使起吊设备保持程度；桩位复核无误前方能就位桩机就位由班长统一指挥挪动要看清左右及前后各方面情况发现有障碍物及时排除。** Expression is faulty **挪动完毕后检查定位情况保证桩机的基座平稳、周正并用程度尺校正基座程度钻杆垂直度偏向不大于 1 桩孔位置偏向不得大于 50mm。** Expression is faulty **动力头、搅拌头、桩位线三点一线。3〕灰浆准备** Expression is faulty **在制备灰浆前应检查水泥是否受潮、结块、变质严禁使用未经检验或检验不合格的水泥。** Expression is...
