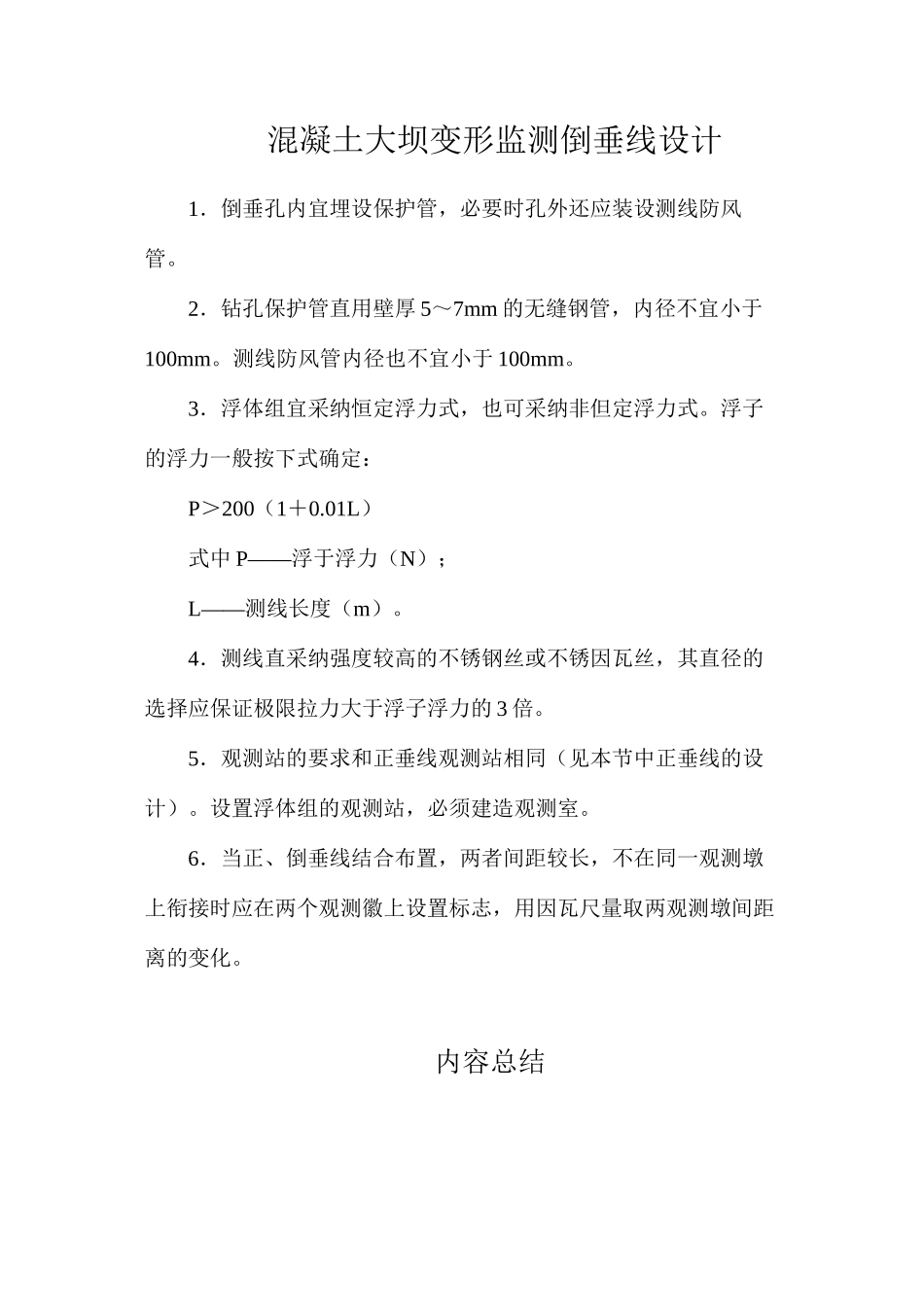

混凝土大坝变形监测倒垂线设计1．倒垂孔内宜埋设保护管，必要时孔外还应装设测线防风管
2．钻孔保护管直用壁厚 5～7mm 的无缝钢管，内径不宜小于100mm
测线防风管内径也不宜小于 100mm
3．浮体组宜采纳恒定浮力式，也可采纳非但定浮力式
浮子的浮力一般按下式确定：P＞200（1＋0
01L）式中 P——浮于浮力（N）；L——测线长度（m）
4．测线直采纳强度较高的不锈钢丝或不锈因瓦丝，其直径的选择应保证极限拉力大于浮子浮力的 3 倍
5．观测站的要求和正垂线观测站相同（见本节中正垂线的设计）
设置浮体组的观测站，必须建造观测室
6．当正、倒垂线结合布置，两者间距较长，不在同一观测墩上衔接时应在两个观测徽上设置标志，用因瓦尺量取两观测墩间距离的变化

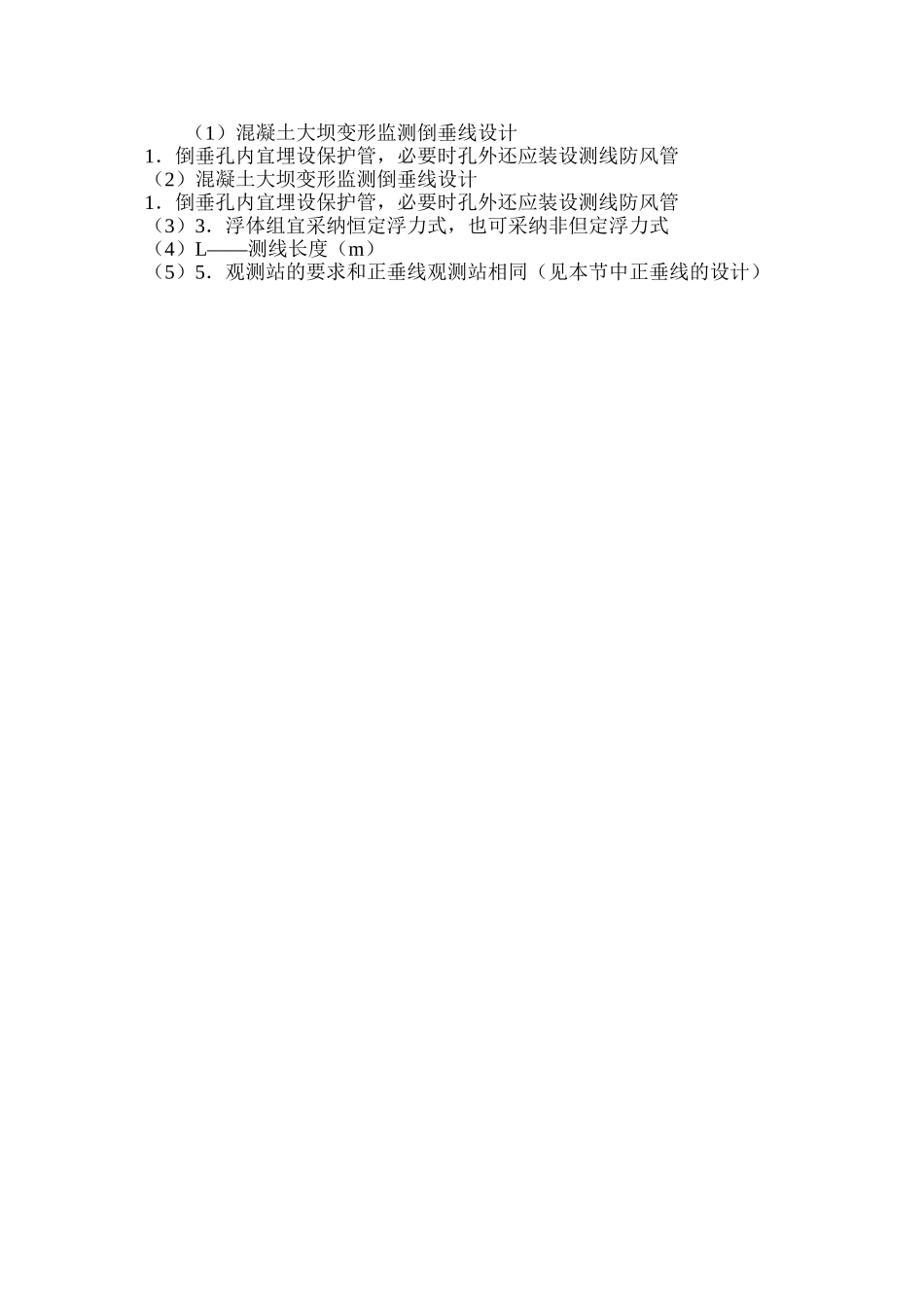

内容总结（1）混凝土大坝变形监测倒垂线设计1．倒垂孔内宜埋设保护管，必要时孔外还应装设测线防风管（2）混凝土大坝变形监测倒垂线设计1．倒垂孔内宜埋设保护管，必要时孔外还应装设测线防风管（3）3．浮体组宜采纳恒定浮力式，也可采纳非但定浮力式（4）L——测线长度（m）（5）5．观测站的要求和正垂线观测站相同（见本节中正垂线的设计）
