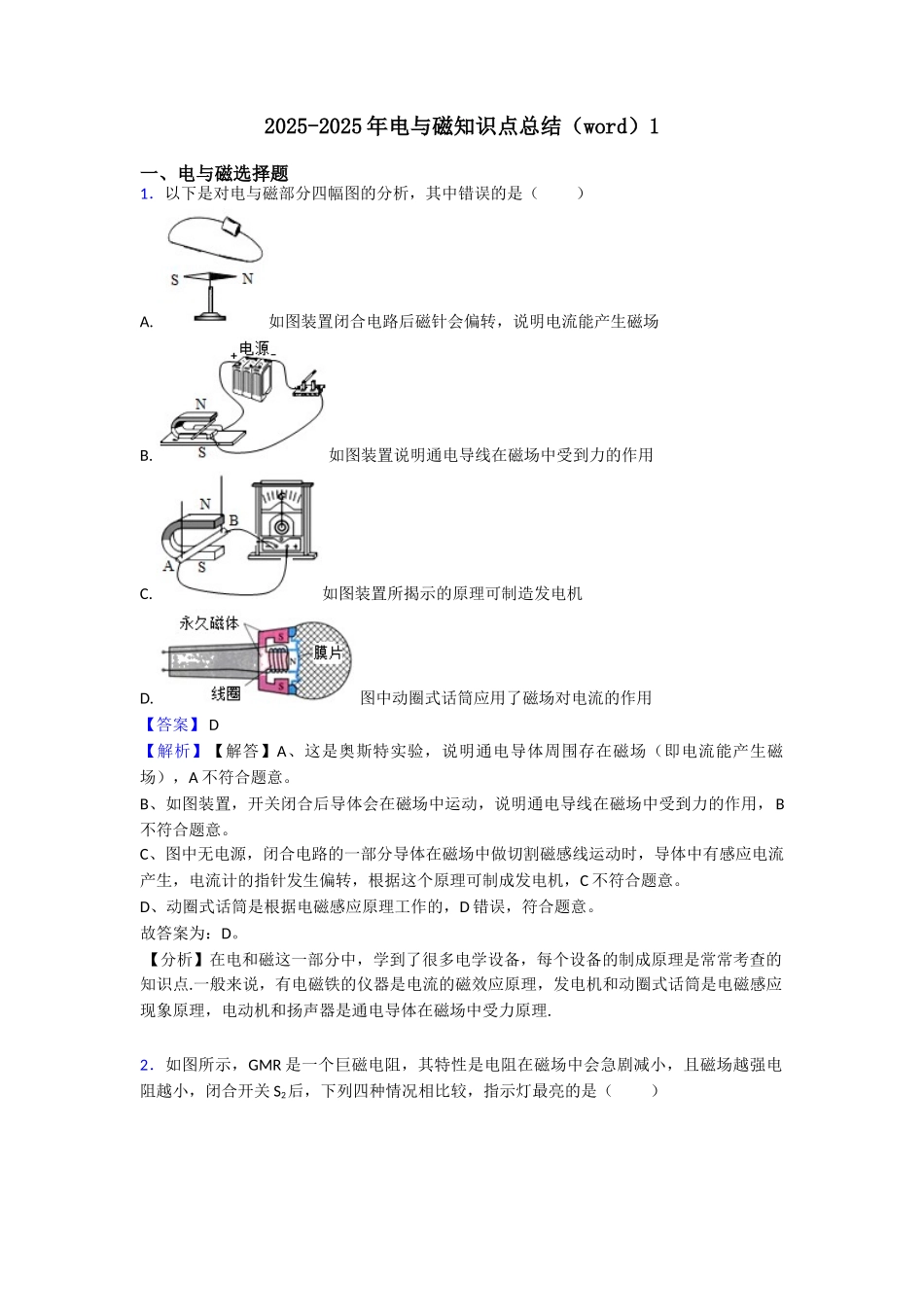

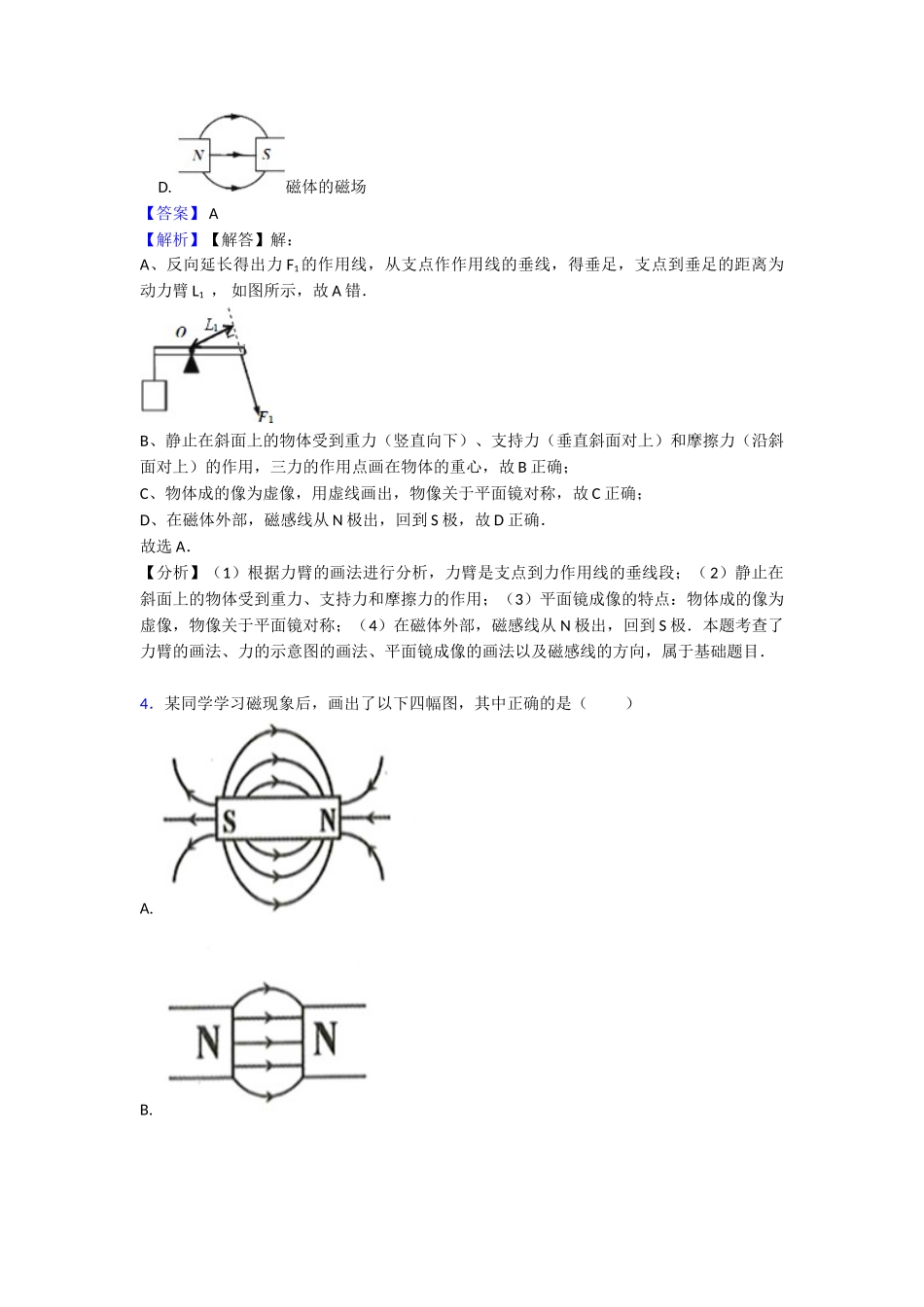

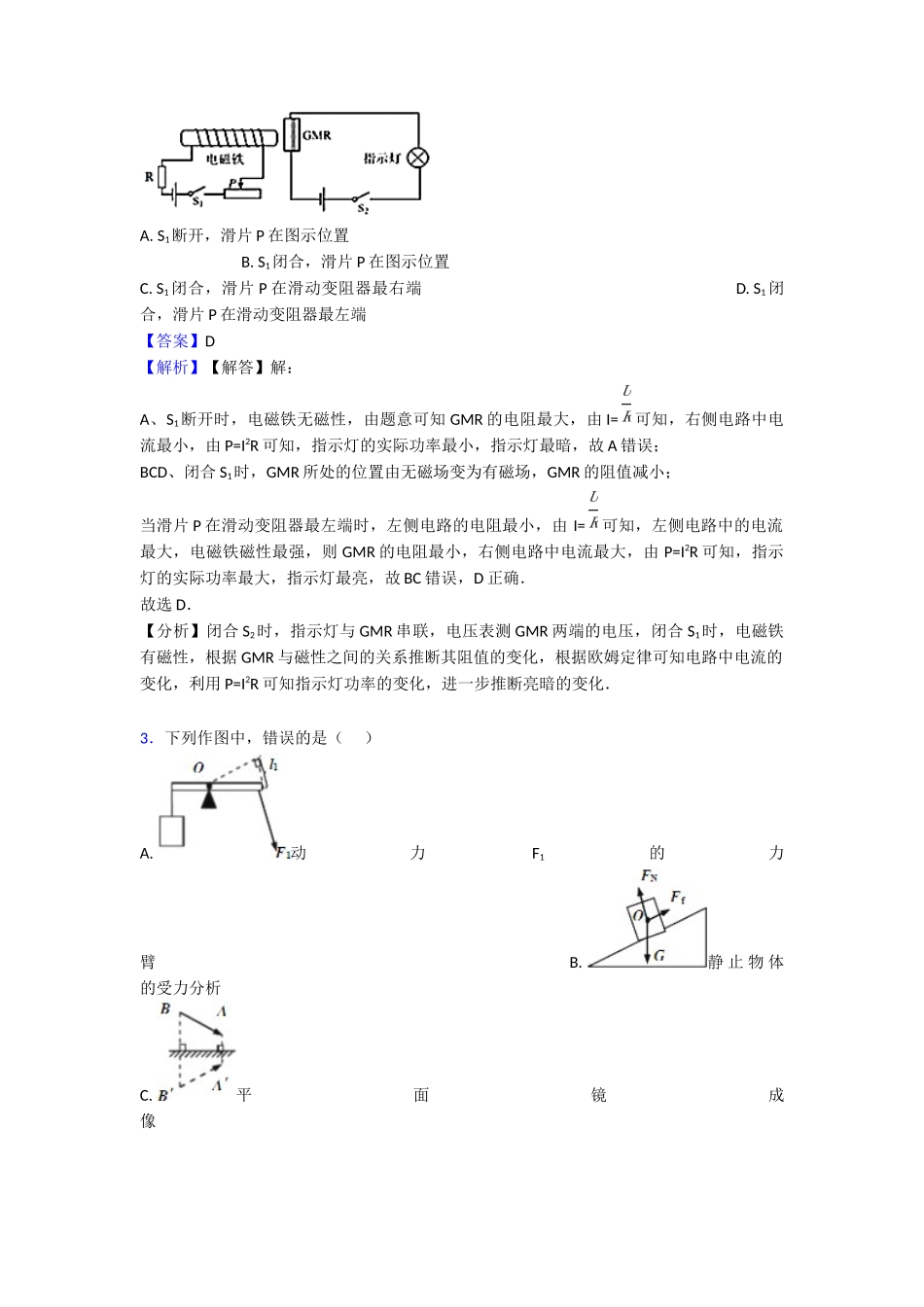

2025-2025 年电与磁知识点总结（word）1一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（ ） A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D 【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A 不符合题意。 B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B不符合题意。C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C 不符合题意。D、动圈式话筒是根据电磁感应原理工作的，D 错误，符合题意。故答案为：D。 【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是常常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．如图所示，GMR 是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关 S2后，下列四种情况相比较，指示灯最亮的是（ ） A. S1断开，滑片 P 在图示位置 B. S1闭合，滑片 P 在图示位置C. S1闭合，滑片 P 在滑动变阻器最右端 D. S1闭合，滑片 P 在滑动变阻器最左端【答案】D 【解析】【解答】解： A、S1断开时，电磁铁无磁性，由题意可知 GMR 的电阻最大，由 I= 可知，右侧电路中电流最小，由 P=I2R 可知，指示灯的实际功率最小，指示灯最暗，故 A 错误；BCD、闭合 S1时，GMR 所处的位置由无磁场变为有磁场，GMR 的阻值减小；当滑片 P 在滑动变阻器最左端时，左侧电路的电阻最小，由 I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则 GMR 的电阻最小，右侧电路中电流最大，由 P=I2R 可知，指示灯的实际功率最大，指示灯最亮，故 BC 错误，D 正确．故选 D．【分析】闭合 S2时，指示灯与 GMR 串联，电压表测 GMR 两端的电压，闭合 S1时，电磁铁有磁性，根据 GMR 与磁性之间的关系推断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用 P=I2R 可知指示灯功率的变化，进一步推断亮暗的变化．3．下列作图中，错误的是（ ） A. 动力F1的力臂 B. 静 止 物 体的受力分析C. 平...
