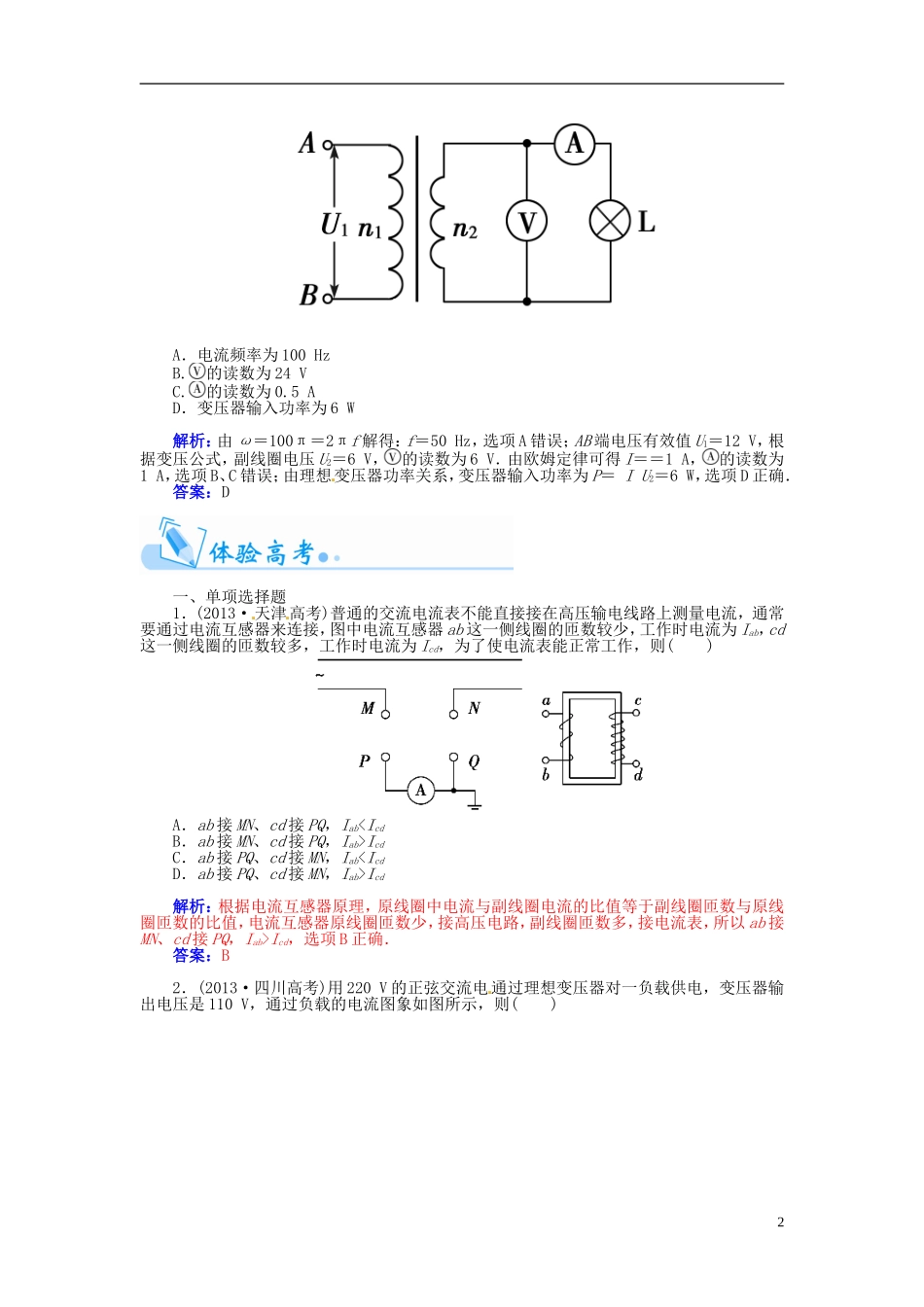

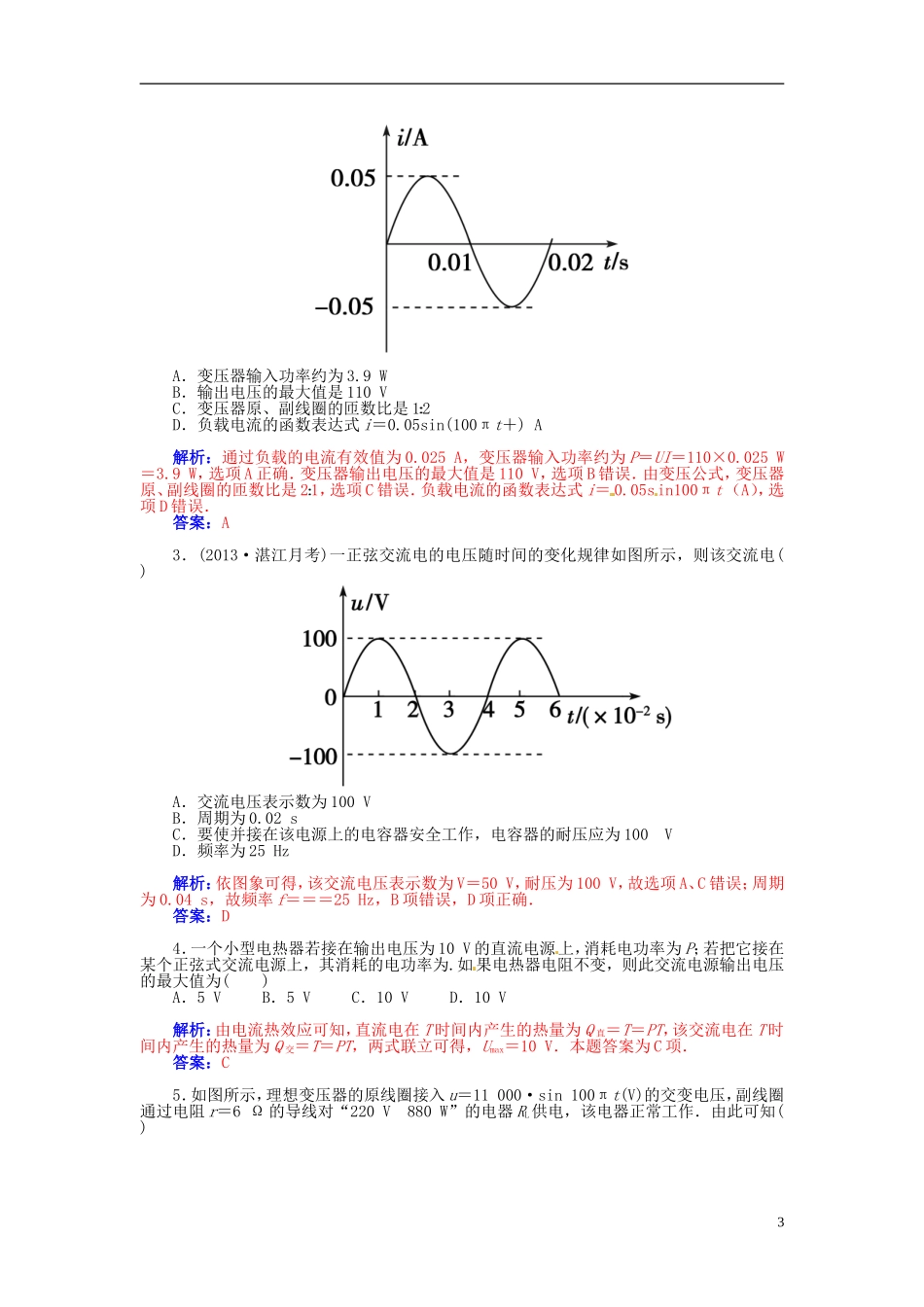

章末知识整合1.交变电流是由矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动而产生的,实际上,与线圈形状无关,且只要是绕垂直于磁感线的轴转动,与轴的位置也无关.2.由于交变电流的大小和方向、交变电压的大小和正负都随时间周期性变化,所以会引起磁场、电场的强弱和方向周期性变化.因此在研究带电粒子在电场中运动时,一定要认真进行动态的受力分析.同时还要注意因交变电压的周期性引起的结果出现多解的可能性.3.常用思维方法(1)图象法:用 ut 图、it 图来描述交变电流产生的过程.(2)等效法:有效值是利用同一电阻通直流电和交流电,在相同时间内产生相同热量来定义的,这也提供了一种计算有效值的方法.(3)理想模型:对所研究的变压器是在忽略了铜损、铁损以及漏磁条件下的理想模型,所以称为理想变压器.理想变压器输入功率等于输出功率.(4)比例法:变压器变压、变流,但不变频率,在具体问题中涉及电压与匝数之比、电流与匝数之比,因此常用比例法计算. 【例 1】 (双选)下图是某种正弦式交变电压的波形图,由图可确定该电压的( )A.周期是 0.01 sB.最大值是 311 VC.有效值是 220 VD.表达式为 u=220sin100 πt(V)解析:从图可读得电压峰值 Um=311 V,周期 T=0.02 s,计算得到转动的角速度 ω==100 π(rad/s),则电压瞬时值的表达式应该为 u=311sin100πt(V).根据有效值与最大值的关系得:U==220 V.答案:BC点评:et、ut、it 等正弦式图象能很好地反映交流电产生的变化规律,这是高考经常出题的原因.从图能读得两个值:峰值及周期,而其他的要利用 公式计算.当然,图象属于正弦式,故图象要与其表达式一起理解.变压器原理的实际应用【例 2】 (2013·广东高考 )如图所示,理想变压器原、副线圈匝数比 n1n2=21, 和均为理想电表,灯泡电阻 RL=6 Ω,AB 端电压 u1=12sin 100 πt(V).下列说法正确的是( )1交流电规律的图象问题 A.电流频率为 100 HzB.的读数为 24 VC.的读数为 0.5 AD.变压器输入功率为 6 W解析:由 ω=100π=2πf 解得:f=50 Hz,选项 A 错误;AB 端电压有效值 U1=12 V,根据变压公式,副线圈电压 U2=6 V,的读数为 6 V.由欧姆定律可得 I==1 A,的读数为1 A,选项 B、C 错误;由理想变压器功率关系,变压器输入功率为 P= I U2=6 W,选项 D 正确.答案:D一、单项选择题1.(2013·天津高考)普通的交流电流表不能...
