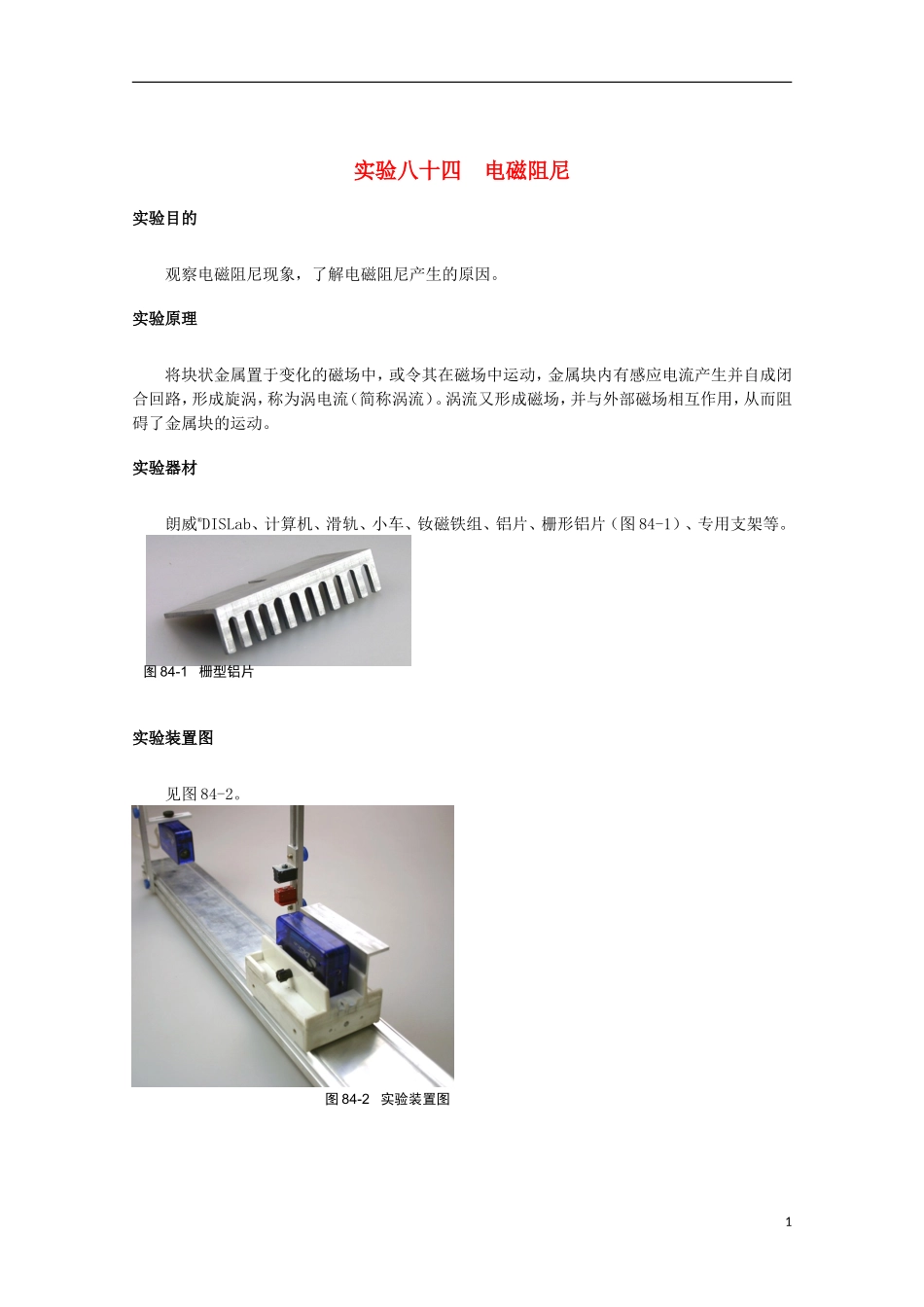

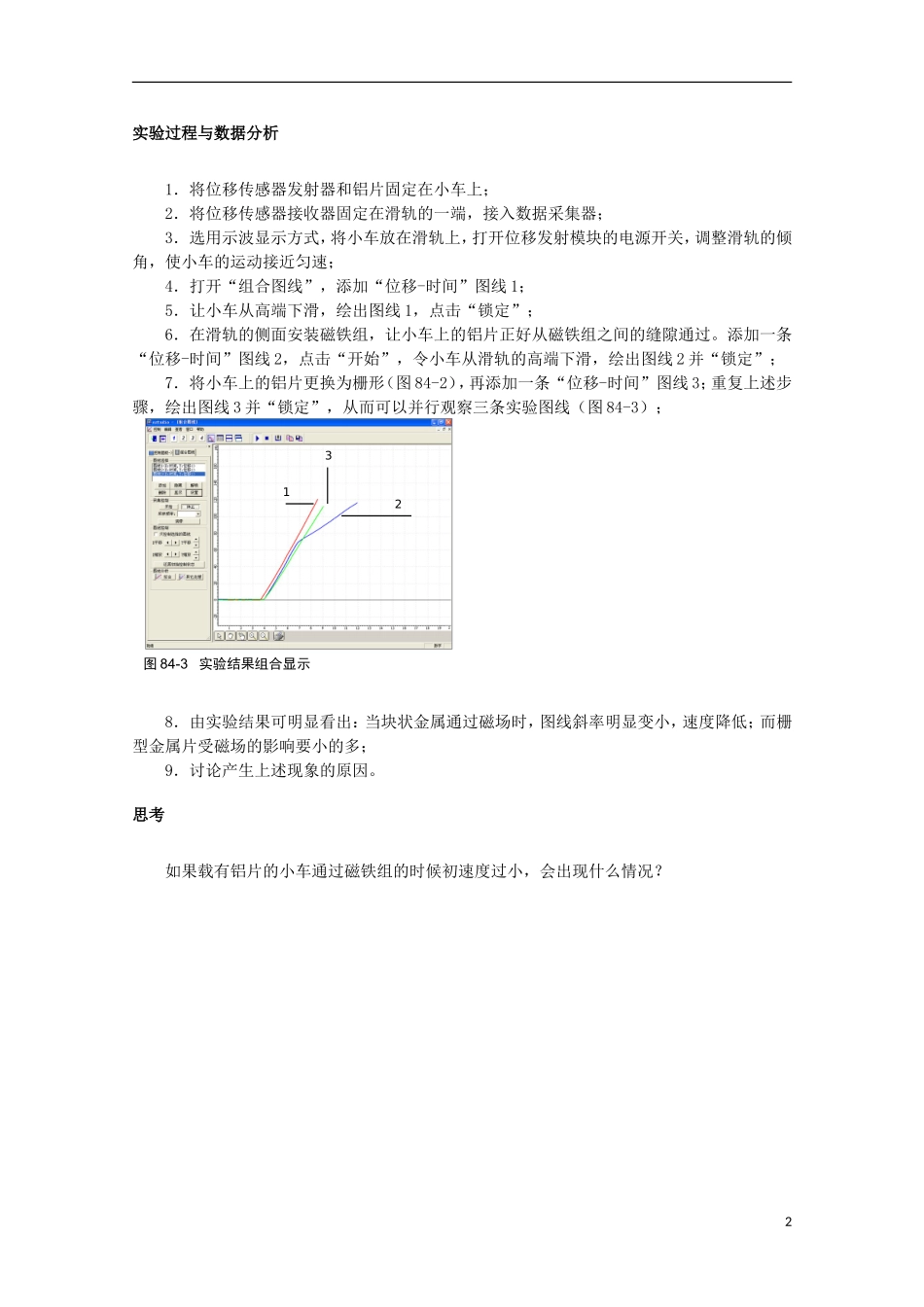

实验八十四 电磁阻尼实验目的观察电磁阻尼现象，了解电磁阻尼产生的原因。实验原理将块状金属置于变化的磁场中，或令其在磁场中运动，金属块内有感应电流产生并自成闭合回路，形成旋涡，称为涡电流（简称涡流）。涡流又形成磁场，并与外部磁场相互作用，从而阻碍了金属块的运动。实验器材朗威®DISLab、计算机、滑轨、小车、钕磁铁组、铝片、栅形铝片（图 84-1）、专用支架等。实验装置图见图 84-2。图 84-1 栅型铝片图 84-2 实验装置图1实验过程与数据分析1．将位移传感器发射器和铝片固定在小车上；2．将位移传感器接收器固定在滑轨的一端，接入数据采集器；3．选用示波显示方式，将小车放在滑轨上，打开位移发射模块的电源开关，调整滑轨的倾角，使小车的运动接近匀速；4．打开“组合图线”，添加“位移-时间”图线 1；5．让小车从高端下滑，绘出图线 1，点击“锁定”；6．在滑轨的侧面安装磁铁组，让小车上的铝片正好从磁铁组之间的缝隙通过。添加一条“位移-时间”图线 2，点击“开始”，令小车从滑轨的高端下滑，绘出图线 2 并“锁定”；7．将小车上的铝片更换为栅形（图 84-2），再添加一条“位移-时间”图线 3；重复上述步骤，绘出图线 3 并“锁定”，从而可以并行观察三条实验图线（图 84-3）；8．由实验结果可明显看出：当块状金属通过磁场时，图线斜率明显变小，速度降低；而栅型金属片受磁场的影响要小的多；9．讨论产生上述现象的原因。思考如果载有铝片的小车通过磁铁组的时候初速度过小，会出现什么情况？图 84-3 实验结果组合显示1322
