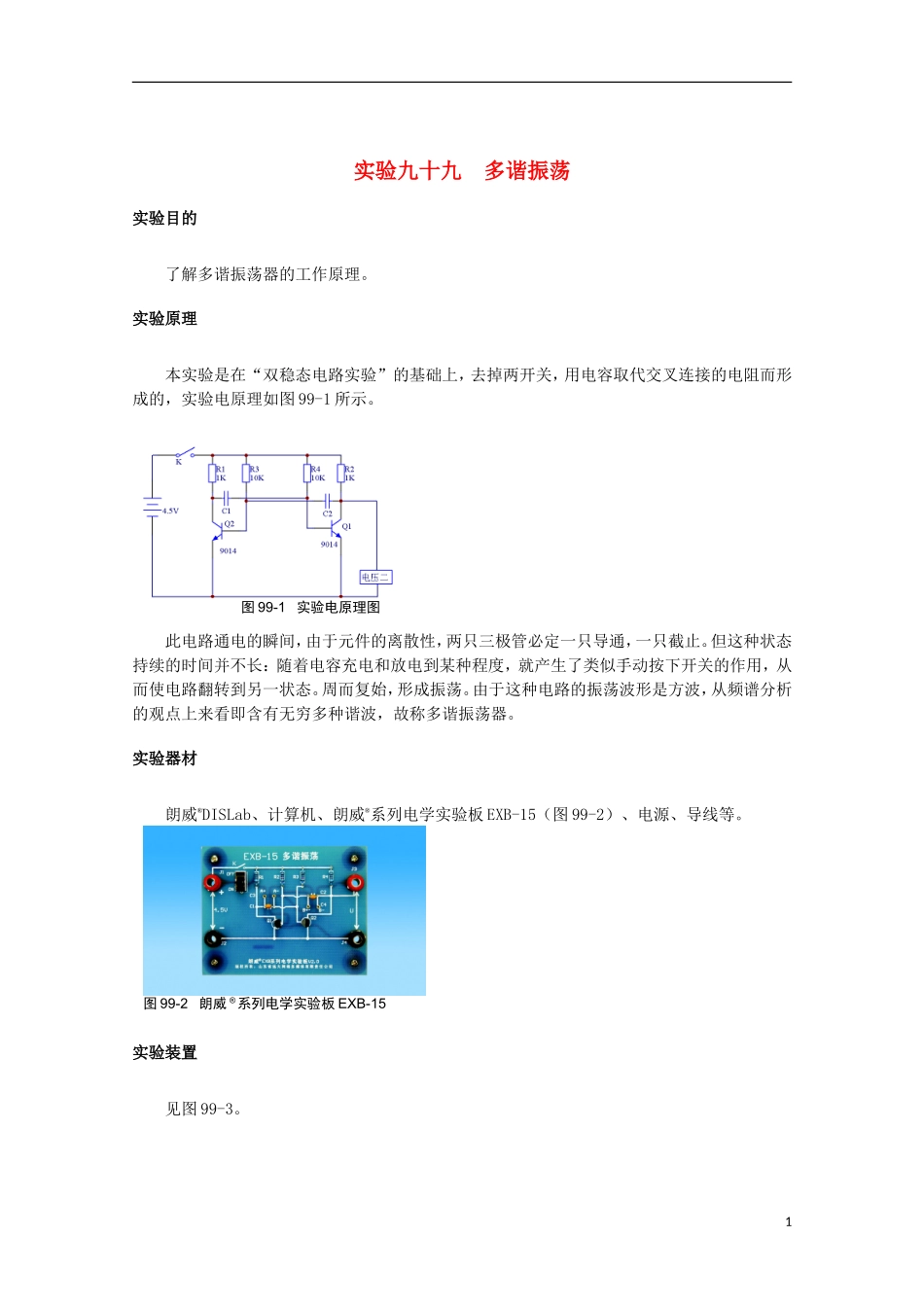

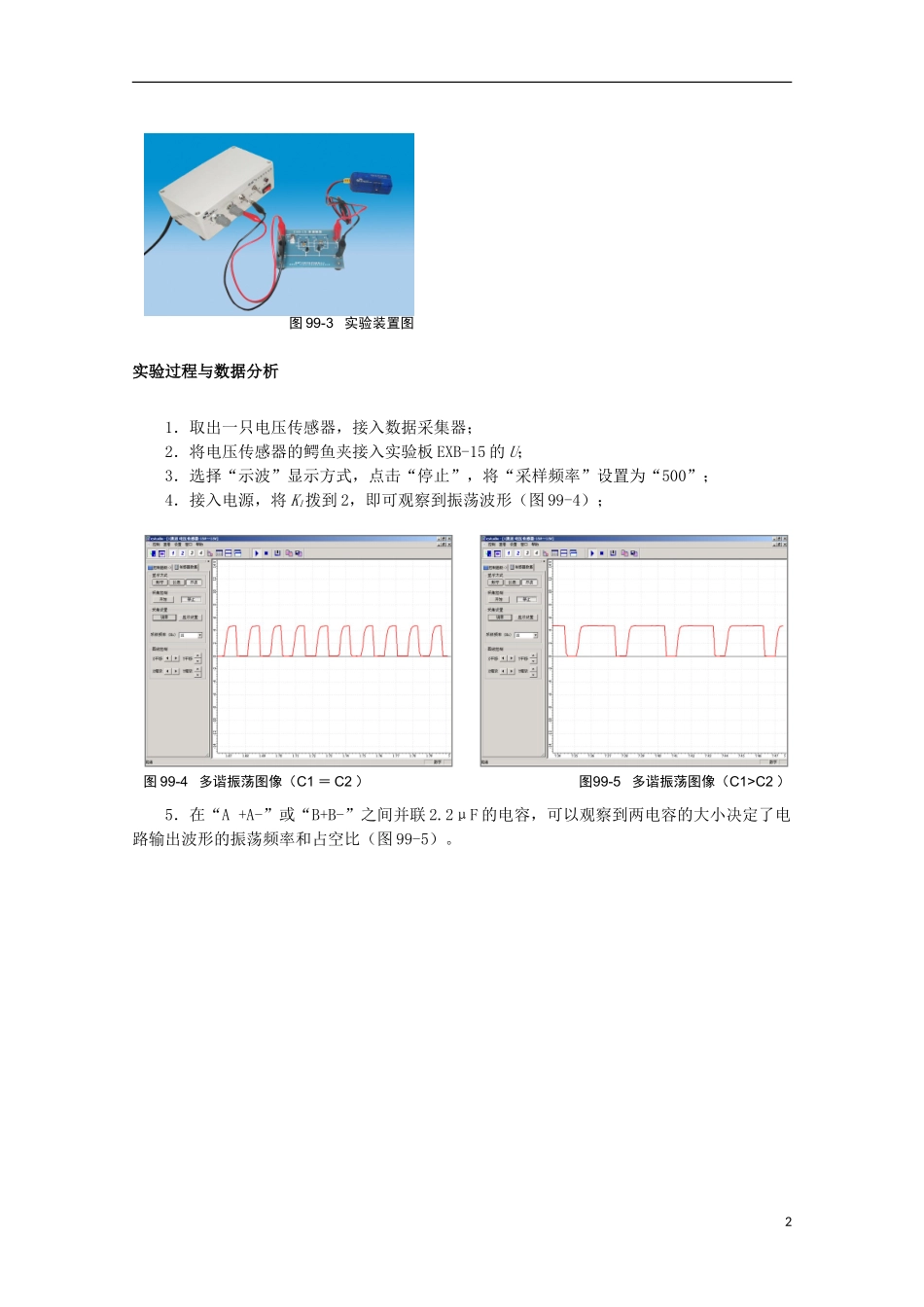

实验九十九 多谐振荡实验目的了解多谐振荡器的工作原理。实验原理本实验是在“双稳态电路实验”的基础上，去掉两开关，用电容取代交叉连接的电阻而形成的，实验电原理如图 99-1 所示。此电路通电的瞬间，由于元件的离散性，两只三极管必定一只导通，一只截止。但这种状态持续的时间并不长：随着电容充电和放电到某种程度，就产生了类似手动按下开关的作用，从而使电路翻转到另一状态。周而复始，形成振荡。由于这种电路的振荡波形是方波，从频谱分析的观点上来看即含有无穷多种谐波，故称多谐振荡器。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-15（图 99-2）、电源、导线等。实验装置见图 99-3。图 99-1 实验电原理图图 99-2 朗威 ®系列电学实验板 EXB-151实验过程与数据分析1．取出一只电压传感器，接入数据采集器；2．将电压传感器的鳄鱼夹接入实验板 EXB-15 的 U；3．选择“示波”显示方式，点击“停止”，将“采样频率”设置为“500”；4．接入电源，将 K1拨到 2，即可观察到振荡波形（图 99-4）；5．在“A +A-”或“B+B-”之间并联 2.2μF 的电容，可以观察到两电容的大小决定了电路输出波形的振荡频率和占空比（图 99-5）。图 99-3 实验装置图图 99-4 多谐振荡图像（C1 ＝ C2 ） 图99-5 多谐振荡图像（C1>C2 ）2
